BRR23506型机加工工件夹持工装

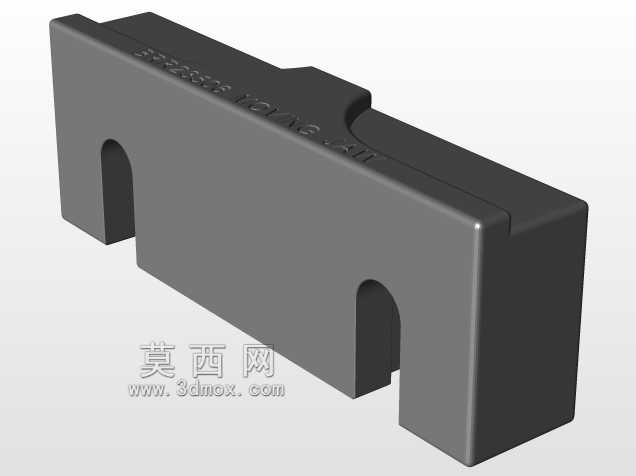

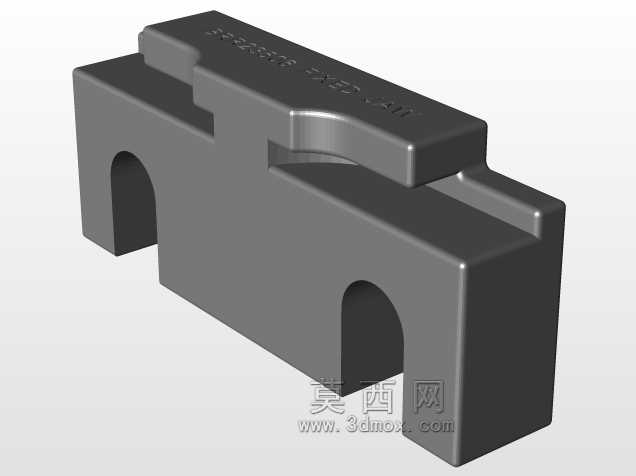

　　在常规机加工生产场景中，工件夹持部件是保障加工精度、降低装夹辅助时长的核心工装元件，这款BRR23506夹持结构主要适配中小型块状零件的铣削、磨削工序装夹需求，可直接替换同规格通用夹具的磨损夹块，也可根据工位需求成对安装在平口钳、专用工装台的夹持端使用。从结构设计来看，整体采用一体化块状构型，主体为规整的矩形基体，底部设置两个对称的拱形让位槽，这一设计并非单纯的减重考量，实际应用中拱形槽可避让工作台面的定位凸台、T型槽螺栓头部，同时在夹持带凸起结构的异形工件时，能为工件底部的突出部分提供让位空间，避免装夹时工件与夹块发生干涉，保证夹持面完全贴合工件基准面。夹块上部设置连续的阶梯式凸台结构，凸台侧面带有圆弧过渡的压合面，

　　区别于普通平口钳夹块的全平面接触设计，这种阶梯凸台可同时适配两种不同厚度规格的工件装夹：较薄的工件可放置在下层阶梯面，由上层凸台的侧端面完成侧向压紧；较厚的工件可直接抵靠在基体主立面，由凸台顶部的压合面辅助限制工件向上的窜动，在粗加工大吃刀量切削时，能有效避免工件受切削力影响发生抬升移位。夹块的两个夹持立面均做了等高平行度公差控制，安装时无需额外修磨即可保证与工作台运动方向的垂直度，降低现场调试的辅助工时。从安装边界来看，夹块的底面为全平面设计，可直接贴合平口钳的活动钳口、固定钳口安装面，侧面的安装孔位采用通用孔距设计，可匹配市面多数规格的机用平口钳安装尺寸，无需对原有钳体做二次改造即可完成换装。实际加工场景中，

　　这类夹块常应用于小批量多品种零件的加工工位，针对不同外形的块状零件，无需更换整套夹具，仅需调整夹块的安装位置即可适配不同的夹持需求，比如加工带台阶的五金零件时，可利用阶梯凸台的不同高度面分别抵靠工件的两个台阶基准面，实现一次装夹完成多面加工，减少重复装夹带来的定位误差。夹块的棱边均做了小尺寸倒角处理，一方面避免安装时锐边划伤操作人员，另一方面可防止长期使用过程中棱边磕碰产生毛刺，影响夹持面的平面度。在磨削工序使用时，夹块的拱形让位槽还可起到排屑作用，磨削产生的磨屑可顺着槽面滑落，不会堆积在夹块与工作台的贴合面之间，避免因垫屑导致夹块安装倾斜，影响加工精度。不同于定制化的专用夹具，这款夹持夹块的结构通用性较强，除了常规的铣、磨工位，

　　也可在划线工序、检测工序中作为工件定位块使用，将工件夹持固定在平台上完成划线打标、尺寸检测等操作，整体结构没有多余的复杂传动部件，长期使用的维护成本极低，仅需定期检查夹持面的磨损情况，当表面出现压痕、凹坑影响平面度时，可通过平面磨床修磨夹持面后继续使用，大幅延长工装的整体使用寿命。设计过程中充分考虑了现场装夹的操作便利性，夹块的重量控制在单人可直接拿取安装的范围内，无需借助吊装设备即可完成换装，适合生产现场快速换产的需求，在多品种小批量的加工车间中，这类通用型夹持夹块的工位适配性远高于结构复杂的专用夹具，能够有效降低工装的储备成本，减少工装存放的场地占用。
