KH69180型机加工工位工件夹持基座

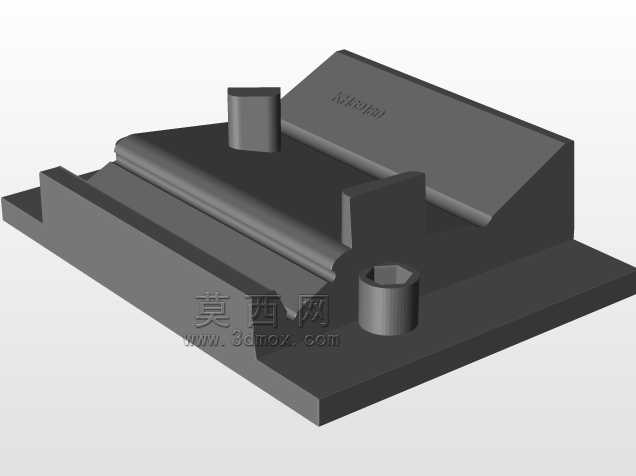

　　在离散型机械加工车间的铣削、钻削工位上，工件夹持装置是保障加工精度、减少装夹辅助时长的核心工装部件，这款KH69180对应的夹持结构，主要面向小型异形结构件的批量装夹场景，适配立式加工中心的工作台T型槽安装基准，可在单工位装夹流程中完成工件多面加工的定位锁紧，避免多次装夹带来的形位公差累积。从结构设计逻辑来看，该夹持基座采用一体化铸造成型的底座作为承载主体，底座底部设置有与机床工作台匹配的定位止口，安装时可快速对齐工作台基准槽，减少打表找正的时间消耗；底座上方的倾斜支撑面角度经过反复校核，刚好匹配对应工件的待加工面倾角，让刀具在走刀过程中保持最优切削角度，降低刀具悬伸长度，提升切削过程的刚性。基座上设置的两个柱状定位块，

　　分别对应工件上的两个工艺定位孔，装夹时工件可顺着定位块滑入到位，无需反复调整位置，定位块与基座采用过盈配合装配，长期使用磨损后可单独更换，无需整体报废基座，降低工装维护成本。基座侧面的带孔凸台为锁紧机构的安装位，可搭配快速夹钳或者锁紧螺栓使用，当工件落位到定位块后，锁紧件可穿过凸台孔直接压合在工件侧面，压紧力方向与支撑面垂直，避免装夹过程中工件出现翘起、位移的问题。考虑到加工过程中切削液和铁屑的清理需求，基座各面之间均设置有过渡圆角，没有容易积屑的直角死角，倾斜支撑面的下端设置有排屑缺口，加工过程中产生的铁屑可顺着斜面从缺口排出，不会堆积在定位面附近影响装夹精度。从安装边界来看，

　　该夹持基座的整体外轮廓尺寸适配常规小型加工中心的工位空间，安装时不会超出工作台行程范围，也不会与刀具库换刀路径产生干涉，底座上的安装孔位间距符合通用机床工作台的T型槽间距标准，无需额外制作过渡连接板即可直接固定。在实际生产应用中，这类夹持基座常被用于小型液压阀块、汽车零部件小结构件的批量加工场景，相比通用平口钳，其专用定位结构可将单件装夹时间缩短60%以上，同时因为定位基准与工件设计基准重合，加工后的工件尺寸一致性可稳定控制在IT7级精度范围内，减少后续尺寸检测的不合格率。设计过程中还充分考虑了工装的长期使用刚性，基座主体的壁厚经过受力仿真校核，在最大夹持力和最大切削力共同作用下，基座的最大变形量小于0.02mm，

　　不会因为刚性不足导致加工振纹的产生；定位块的高度设置也经过优化，既保证足够的定位接触长度，又不会在刀具走刀到工件下沿时产生撞刀风险。针对不同批次工件的尺寸公差波动，定位块的安装孔预留了微小的调整间隙，可根据工件实际尺寸对定位块位置进行微米级微调，适配铸锻件毛坯的尺寸偏差，避免因为毛坯尺寸超差导致无法装夹的问题。基座表面经过发黑处理，具备基础的防锈能力，在车间多切削液、高湿度的环境下可长期使用不产生锈蚀，维持定位面的表面精度。
