机加工工位侧压式工件夹持固定座

　　这款夹持固定座主要面向普通铣床、小型数控钻铣工位的小件装夹需求，区别于通用平口钳的大行程适配设计，它针对特定轮廓的小型机加工零件做了专属定位结构优化，在批量小件的重复装夹场景下，能省去每次打表找正的辅助时间，单工位装夹耗时可压缩至通用虎钳的三分之一左右。从实际产线使用场景来看，这类专属夹持座常布置在生产线旁的辅助机加工位，用来完成小型冲压件、压铸件的二次面铣削、钻孔、攻丝工序的工件固定，也可适配小型装配工位的零件定位，避免手持工件操作带来的安全隐患，同时保证加工或装配过程中工件的位置一致性。

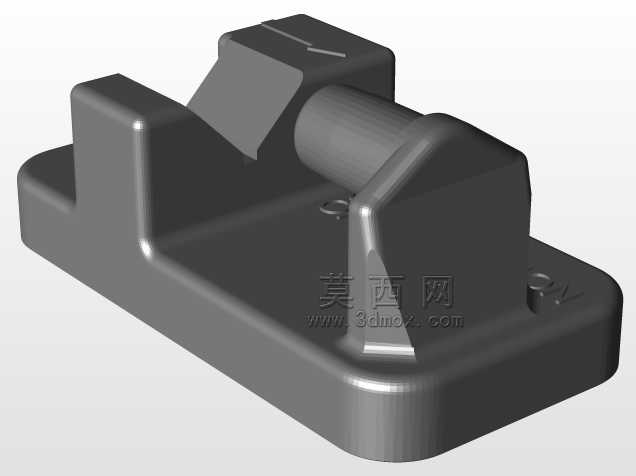

　　从结构设计逻辑来看，整个夹持座采用一体化底座加双侧定位挡边的布局，底座上预留的两个沉头安装孔，可直接通过内六角螺栓固定在机床工作台的T型槽上，也可适配专用工装基板的孔位安装，安装孔的中心距按照常规小型工装的通用孔距设计，不需要额外加工转接板就能完成固定。底座平面做了0.02mm平面度的精加工要求，作为工件放置的基准面，保证工件装夹后Z向的定位精度，避免装夹倾斜导致的加工面垂直度超差。

　　夹持结构采用侧推式压块配合圆柱导向轴的设计，导向轴与底座上的安装孔采用H7/g6的间隙配合，保证压块推进过程中无卡滞、无偏斜，压块的夹持面做了与工件轮廓匹配的仿形设计，相比平口钳的平面夹持，仿形面能增大与工件的接触面积，降低单位面积的夹紧力，避免薄壁工件装夹变形，同时能限制工件的转动自由度，不需要额外加装定位销就能完成工件的完全定位。压块的行程控制在15mm以内，刚好满足工件取放的间隙需求，短行程设计也能减少夹紧操作的空行程，提升装夹效率。

　　在安装边界方面，整个夹持座的底座长度控制在120mm，宽度80mm，整体高度不含操作手柄的部分为55mm，占用工作台面积小，可在小型台钻、桌面型数控铣的工作台上同时布置多组，完成多工位并行加工，适配小批量多工序的生产需求。底座的边角做了R5的倒圆角处理，避免操作过程中尖锐边角划伤操作人员，也能减少工位上的铝屑、铁屑在边角处的堆积，日常清理只需要用压缩空气吹扫即可，无清洁死角。

　　从功能特性上看，这款夹持座没有复杂的传动结构，所有部件均为金属切削加工件，无易损的塑料、橡胶零件，在机加工车间的切削液喷淋、金属碎屑飞溅的环境下长期使用也不会出现卡顿、锈蚀问题，日常维护只需要定期在导向轴表面涂抹少量润滑脂即可，维护成本极低。夹持力的大小可通过操作端的拧紧力矩控制，针对不同材质的工件，比如铝合金件、钢件、铜件，可调整夹紧力避免夹伤工件表面，同时保证加工过程中工件不会因为切削力的作用发生位移。在实际使用中，针对同系列不同微小尺寸差别的工件，只需要更换前端的仿形压块即可适配，底座和导向部分可通用，能降低多品种小批量生产的工装制作成本，缩短工装准备周期。

　　设计过程中也充分考虑了排屑需求，底座的定位挡边与压块之间预留了足够的排屑间隙，加工过程中产生的切屑不会卡在夹持缝隙里，每次装夹新工件前不需要特意清理缝隙里的残留切屑，避免切屑垫在工件基准面下导致的定位误差。两侧的定位挡边高度做了差异化设计，其中一侧挡边高度略高，作为工件X向的主要定位基准，另一侧挡边做了让位缺口，方便工件从侧面取放，尤其是针对带突出结构的异形工件，让位缺口能避开工件的突出部分，保证工件基准面完全贴合底座平面，不会出现悬空装夹的问题。
