机加工定位用FW12642型工件夹持座

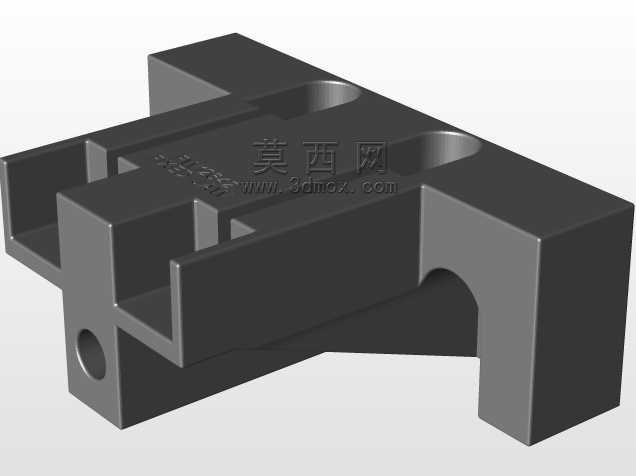

　　在常规金属切削加工的工序流转里，这类夹持座是批量零件加工时保证装夹一致性的核心工装部件，常见于立式加工中心、数控铣床的工作台装夹工位，也可适配普通铣床、钻床的单件小批量加工场景，用来替代通用平口钳完成异形结构工件的快速定位装夹，减少每次装夹的找正时间。从结构设计逻辑来看，整个夹座采用一体式块状基体设计，没有额外的拼接装配结构，基体本身的刚性足够承受铣削加工时的侧向切削力，不会因为切削振动出现夹持位移。基体上开设的两处沉孔是安装锁紧螺栓的位置，可直接通过T型螺栓将整个夹座固定在机床工作台的T型槽内，安装时不需要额外制作转接板，沉孔的深度刚好覆盖螺栓头的高度，安装后螺栓头不会突出基体上表面，避免干涉工件的放置。

　　基体侧面的贯通圆孔是定位销的安装孔，可配合圆柱销对工件的侧向自由度进行限制，和夹持面配合后能完全限制工件的六个自由度，满足铣削、钻削工序的定位精度要求。夹座内侧的两处凸起定位面是和工件基准面贴合的位置，设计时特意将这两个面的平面度公差控制在0.02mm以内，垂直度公差控制在0.03mm以内，保证工件装夹后基准面和夹座定位面完全贴合，不会出现装夹倾斜导致的加工尺寸超差。夹座下部的开槽结构是避让位，用来容纳工件下部的突出结构，避免装夹时工件和夹座基体发生干涉，同时这个开槽也能减少夹座本身的重量，在需要频繁更换工装的工位上，能降低操作人员的搬运强度。夹座右侧的半圆弧缺口是排屑和避让刀具的结构，加工工件对应位置的特征时，

　　刀具可以伸入这个缺口位置完成切削，不会因为夹座的阻挡出现撞刀问题，同时加工产生的切屑也可以顺着这个缺口排出，不会堆积在夹持定位面上影响装夹精度。从安装边界来看，整个夹座的长宽尺寸适配常规小型加工中心的工作台T型槽间距，安装时两个锁紧螺栓的间距刚好和工作台常用的125mm槽距匹配，不需要额外调整T型块的位置就能快速完成安装，夹座的整体高度控制在100mm以内，安装后不会超出机床Z轴的最小行程范围，加工小型工件时不需要额外垫高工件就能满足刀具的长度要求。在实际使用场景中，这类夹座通常会配合夹紧螺杆、压板组件使用，将工件放置在定位面贴紧后，通过侧面的夹紧螺杆推动压块将工件压紧在定位面上，整个装夹过程不需要打表找正，

　　只要工件基准面贴紧定位面就能保证定位精度，批量加工时的装夹效率比通用平口钳提升40%以上，而且重复装夹的精度一致性更好，能有效减少批量零件的尺寸离散度。设计时特意将夹座的所有棱边都做了R2的倒角处理，避免操作人员安装搬运时被锐边划伤，同时倒角也能减少应力集中，在反复承受夹紧力和切削冲击力的情况下，不会出现棱边崩裂的问题。夹座的夹持面没有做多余的花纹处理，采用光滑平面设计，加工时的平面粗糙度达到Ra1.6，既能保证和工件基准面的贴合度，也不会在工件的已加工表面留下压痕，适合装夹已经完成粗加工、需要进行半精加工或精加工的工件。夹座基体的材质通常选用45号钢调质处理，硬度达到HB220-250，既有足够的刚性承受切削力，也有一定的韧性，不会因为偶尔的刀具碰撞出现基体碎裂的问题，长期使用后如果定位面出现磨损，也可以通过平面磨削的方式修复定位面精度，延长整个工装的使用寿命。
