V2改进型机床工件夹持固定座结构

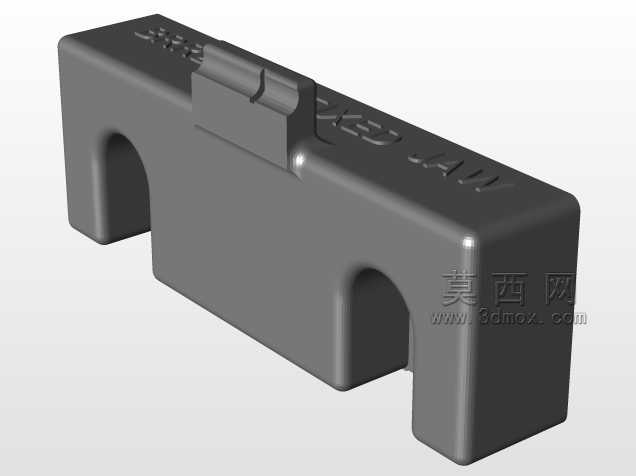

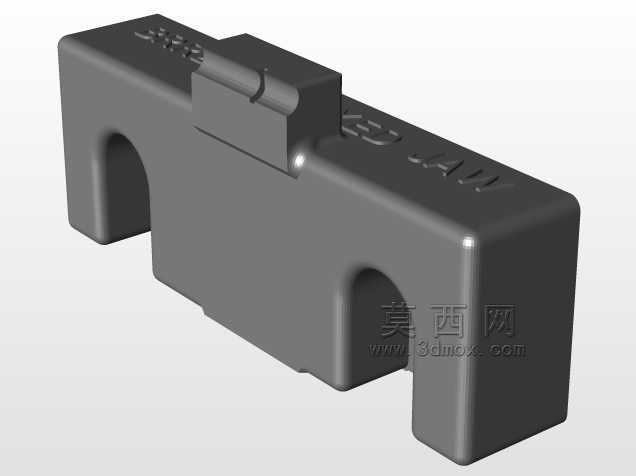

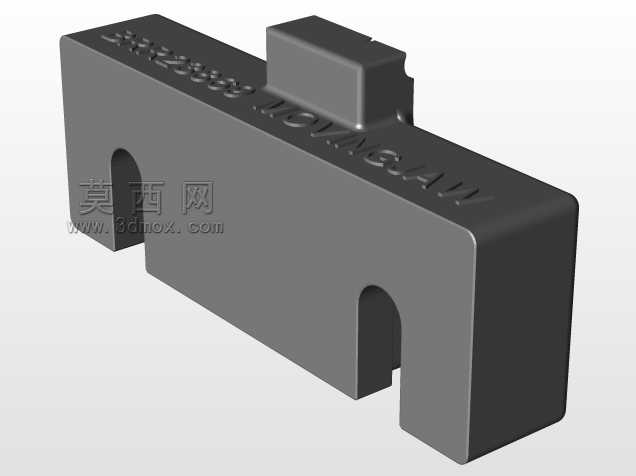

　　这款工件夹持座是针对常规机加工工位夹持支撑不足问题做的迭代结构，日常在普通铣床、小型加工中心的批量零件装夹场景里使用频率很高，很多做小尺寸钢件、铝件铣削加工的班组，之前用标准平口钳夹持短坯料的时候，经常会出现坯料下端悬空，吃刀量大的时候工件发颤，甚至出现夹持位移导致尺寸超差的情况，这款结构就是针对这类痛点做的优化。从结构细节来看，主体采用一体式块状结构，两侧开设的拱形缺口不是随意做的减重设计，而是刚好匹配台面上的T型槽压块安装位置，安装的时候不需要额外做转接板，直接把夹持座放在机床工作台的预设工位，用T型螺栓穿过两侧拱形空位就能完成锁紧，安装边界和常规125mm规格平口钳的固定孔位完全兼容，

　　替换原有钳口附件的时候不需要重新调整工作台的原点坐标，换型时间能压缩到十分钟以内。顶部凸起的定位卡台是这次V2版本的核心改进点，相比初代的平面夹持面，这个卡台能嵌入工件预制的定位槽里，不光靠夹紧力提供摩擦力，还能通过卡合结构承受铣削过程中的横向切削力，就算是用三面刃铣刀做槽加工，侧向力比较大的时候也不会出现工件滑移的情况。主体的两个支撑脚做了等高度设计，底面的平面度要求控制在0.02mm以内，和工作台面贴合的时候不会出现翘隙，不需要额外垫铜皮调整水平，装夹的时候只要擦干净工作台面的切屑和切削液残留，直接放上去锁紧就能保证夹持基准的水平度。夹持面的粗糙度做了相应控制，不会因为过于光滑导致摩擦力不足，

　　也不会因为纹理过深在工件表面留下压痕，针对有色金属零件加工的时候，也可以根据需要在夹持面粘贴铜皮或者尼龙垫片，不会破坏主体的结构精度。在实际使用场景里，这类夹持座不光可以单独使用，也可以多个并排安装在工作台上，配合行程挡块实现长条工件的多点夹持，比如加工长条形的导轨滑块坯料的时候，单组平口钳只能夹持一端，另一端容易颤刀，用两个这款夹持座在工件中段做辅助支撑夹持，就能把工件的悬空跨度缩短一半以上，吃刀深度可以提升30%左右，加工效率和表面质量都能得到明显改善。结构设计的时候没有做多余的复杂曲面，所有转角都做了R2以上的圆角过渡，一方面是减少热处理过程中的应力集中，避免夹持座受夹紧力的时候出现开裂，另一方面也方便日常清理切屑，

　　加工完成之后用风枪一吹就能把缝隙里的铝屑、铁屑清理干净，不会出现切屑卡进缝隙导致下次装夹定位不准的问题。夹持座的整体高度做了控制，比常规平口钳的钳口高度低8mm左右，加工的时候刀具的悬伸长度可以相应缩短，刀具刚性更好，加工过程中的振刀纹会明显减少，尤其是做立式铣削的时候，刀具悬伸越短，加工的稳定性越高，尺寸精度也更容易保证。两侧的拱形缺口除了穿装螺栓之外，也可以作为吊装孔使用，针对大规格的夹持座，单人搬运不方便的时候，用撬棍穿过拱形缺口就能轻松移位，不需要额外设计吊装结构，兼顾了使用便利性和结构紧凑性。在做三维建模的时候，这个结构的所有配合面都做了公差匹配，安装孔的位置度公差控制在0.05mm以内，同批次的夹持座可以完全互换，生产现场如果某一个夹持座出现磕碰损伤，直接拿备件替换就行，不需要重新做配打安装孔的工作，能减少很多现场维护的工作量。和传统的分体式夹具相比，一体式结构的刚性更好，长期使用不会出现连接螺栓松动导致的夹持精度下降，日常维护只需要定期检查锁紧螺栓的预紧力就行，不需要做额外的保养工作，适合加工现场比较复杂的工况，哪怕是长期接触切削液、金属粉尘，也不会出现结构锈蚀、活动部件卡滞的问题。
