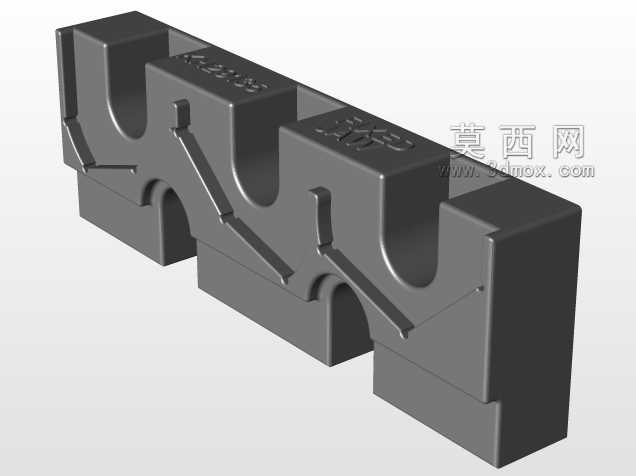

多工位并列式工件夹持定位工装结构

　　在批量机加工、自动化上下料工位的实际生产场景里，这类并列排布的工件保持夹爪，主要承担同批次多件工件的同步定位与夹持任务，常见于数控车床排刀机配套的料道末端、多工位钻铣工装的装夹工位，以及自动化装配线的工件中转定位环节，能够在单次装夹动作中完成三个同规格工件的位置固定，减少重复装夹的辅助工时，适配小尺寸轴类、异型块类零件的加工前定位需求。从结构设计逻辑来看，整体采用一体化块式基体设计，没有额外的拼接装配结构，基体本身作为安装基准，底部为平整安装面，可直接通过螺栓锁紧在工装基板或者机床工作台的T型槽上，安装边界规整，不需要额外设计避让槽，相邻工位的夹爪轮廓完全一致，三个夹持工位沿基体长度方向等距排布，

　　每个工位的夹持型面都做了与工件外轮廓匹配的仿形设计，下半部分的圆弧凹槽对应工件的圆柱段定位，上半部分的U型开口适配工件的凸起结构，同时每个工位侧面设计的斜向导向凸棱，能够在工件下落装入的过程中起到导向修正作用，即使工件上料时存在小幅位置偏差，也能顺着斜面滑入定位槽，避免卡料或者装夹错位。夹爪的工作接触面没有做尖锐棱边处理，所有与工件接触的边缘都做了小尺寸倒角，一方面是防止装夹过程中刮伤工件已加工表面，另一方面也能减少长期使用过程中棱边崩损的概率，延长工装的使用寿命。基体的厚度方向预留了足够的刚性余量，在夹持力作用下不会出现工位间的形变干扰，单个工位夹持工件时，相邻工位的定位精度不会受形变影响，三个工位的位置度公差可以控制在0.

　　02mm以内，满足多工位同步加工的精度要求。从实际使用的适配性来看，这类夹爪不需要配套复杂的动力元件，既可以作为固定定位座配合气动推件机构使用，也可以在手动装夹工位作为定位基准块使用，型面的仿形设计不需要额外加装软质垫片，就能保证工件装夹后不会出现周向转动或者轴向窜动，针对不同批次的同轮廓工件，只要外轮廓尺寸偏差在合理公差范围内，都能实现稳定夹持，不需要频繁调整夹爪位置。在日常维护层面，一体化的结构没有活动铰接部件，不存在铰接点磨损、弹簧失效之类的故障点，仅需要定期清理夹持型面内残留的切屑、切削液结痂，就能保证定位精度稳定，相比多件拼装的夹爪结构，减少了定期校准拼接位置的维护工作量。

　　设计过程中特意将三个工位的夹持中心设置在同一高度平面，配合自动化机械手取放料时，机械手的运动路径可以简化为直线上下动作，不需要针对每个工位做高度方向的轨迹补偿，能够简化自动化程序的编写逻辑，降低调试阶段的轨迹示教工作量。夹爪的两侧端面为平整垂直面，当需要拓展更多夹持工位时，可以直接将多个同型号夹爪沿长度方向拼接安装，端面贴合后就能保证相邻夹爪的工位间距一致，不需要重新做位置校准，适配不同批量规模的生产需求，小批量生产时单组夹爪即可满足使用，大批量生产时多组拼接就能扩展工位数量，灵活适配不同的生产节拍要求。
