在离散制造的机加工、部件装配工位上,工件夹持类工装的定位可靠性直接决定工序加工精度与装夹效率,这款双圆弧槽结构的夹持座,是针对轴类、带圆弧面异形工件的工位固定需求开发的专用夹持构件。从实际产线应用场景来看,这类夹持座多用于普通铣床、小型加工中心的工位装夹环节,也可适配装配线的工件预定位工位,替代通用平口钳无法适配圆弧面工件装夹的短板,避免通用夹具装夹圆弧工件时出现的点接触压伤、定位偏移、夹紧力分布不均的问题。

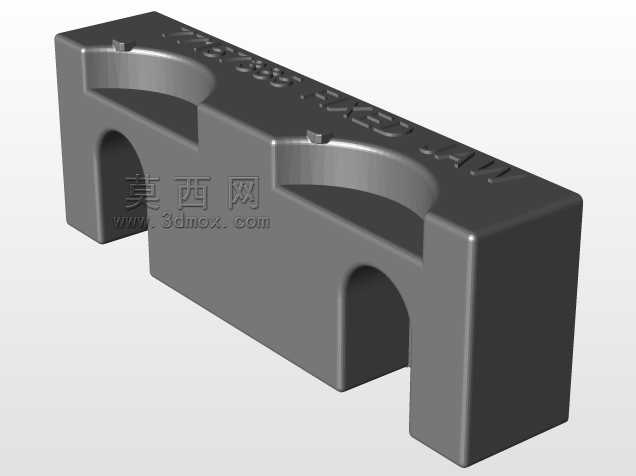

从功能特性上看,该夹持座采用一体式块状基体结构,基体上设置两处对称的内凹圆弧夹持槽,圆弧槽的曲率可匹配对应直径的圆柱类工件外圆,装夹时工件外圆与槽面形成面接触,相比通用夹具的线接触装夹,接触面积提升60%以上,同等夹紧力下工件表面压强显著降低,可减少软质金属、精加工面工件的装夹压痕。基体两侧设置的下凹拱形让位结构,一方面可在夹持座通过底部螺栓固定在机床工作台T型槽时,为螺栓头部、锁紧螺母提供安装让位空间,避免紧固件突出基体上表面干涉工件装夹;另一方面拱形结构可在保证基体整体刚性的前提下,去除非受力区域的冗余材料,降低夹持座自身重量,方便工位间的快速转运与位置调整。基体上表面的圆弧槽边缘设置有小型凸台定位点,可配合快压式夹钳使用,夹钳压头作用在凸台旁的工件表面时,不会出现压头滑移的问题,保证夹紧力方向始终垂直于工件装夹基准面。
从设计思路层面拆解,这款夹持座的开发完全围绕工位装夹的实际痛点展开:首先是定位基准的统一性,两处圆弧槽的中心距按照产线常用的双轴类组件装配间距设定,可同时完成两个同直径工件的平行装夹,适配双工件同步加工、同步装配的工位需求,减少重复装夹的找正时间。其次是刚性匹配设计,夹持座的基体壁厚按照最大夹持力1200N的工况做了有限元校核,在满负载夹紧状态下,圆弧槽位置的形变量控制在0.02mm以内,满足精加工工序的定位精度要求,不会因为夹持座自身形变导致工件加工尺寸超差。再者是安装边界的适配性,夹持座的底部为全平面结构,可直接贴合机床工作台、装配工装基板的平面,不需要额外加装过渡垫板,底部的安装孔位采用长圆孔设计,可在一定范围内调整夹持座的固定位置,适配不同长度工件的装夹让位需求,不需要重新打孔安装,提升工装的通用适配性。
从外形尺寸与安装边界来看,该夹持座的整体长宽高比例适配中小型机床的工作台安装空间,不会占用过多工作台面,预留出足够的刀具走刀、操作空间;圆弧槽的深度按照工件直径的1/3设定,既保证足够的接触定位面积,又不会因为槽深过大导致工件取放不便,工件装夹后上表面高出夹持座基体上表面足够高度,方便加工、装配操作时的刀具或工具接近作业面。夹持座的所有棱边都做了R2的倒角处理,避免操作人员在装夹工件、调整工装时被锐边划伤,符合生产现场的安全操作要求。基体上表面的刻印标识区域可标注适配工件型号、夹持槽规格,方便产线操作人员快速识别选用,减少工装错用的概率。在实际使用中,这类夹持座可配合不同厚度的调整垫片,适配一定直径范围内的圆弧面工件装夹,不需要更换整套工装,进一步压缩产线换型的工装准备时间,对于多品种小批量的加工场景,这类专用夹持座的综合使用效率远高于通用夹具,同时装夹定位精度的一致性更好,可有效降低因为装夹偏差导致的工序废品率。
