KH89839型机械加工工件夹持固定构件

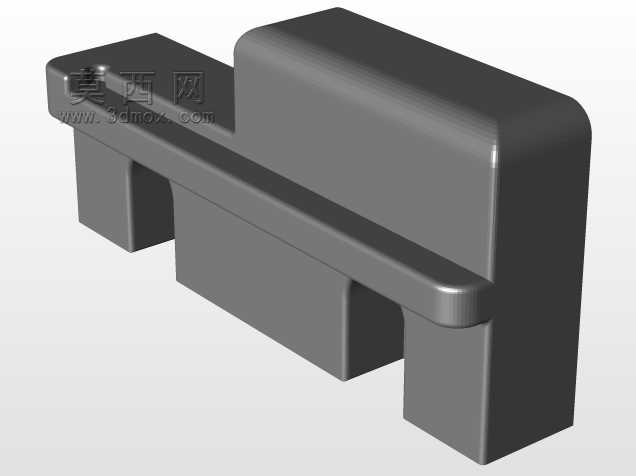

　　在常规机械切削加工、小型零件装配工位以及非标自动化线的工件定位环节，这类夹持构件是保障工序精度的核心接触部件，区别于通用台钳的大行程夹持设计，该构件针对特定轮廓工件的快速装夹需求开发，不需要额外调整夹持行程即可完成对应工件的定位锁紧，能有效缩短单件装夹的辅助时间，在中小批量零件的重复加工场景中，这类定制化夹持构件的装夹效率优势远高于通用夹具。从结构设计逻辑来看，该构件采用一体化刚性结构设计，整体无活动拼接部件，避免了拼接结构带来的装配间隙与长期使用后的松动偏移问题，主体支撑部分做了加厚处理，在夹持过程中承受工件切削力或者装配压紧力时，不会出现结构性形变，保障装夹定位的重复精度。构件底部设置了两个对称的定位支脚，

　　对应工装基板上的定位槽安装尺寸，安装时可直接将支脚嵌入基板的T型槽或者定位卡槽内，不需要额外制作复杂的连接结构，安装边界清晰，支脚的侧面与定位槽侧壁的配合间隙控制在0.02mm以内，既保证安装时的顺畅推入，又能避免装夹受力后出现横向窜动。构件上部的夹持工作面做了圆角过渡处理，没有尖锐的棱边，一方面避免安装操作时划伤操作人员，另一方面也防止工件装夹过程中尖锐棱边挤压工件表面造成压痕损伤，对于表面质量要求较高的精加工工件，这种圆角过渡的接触面能有效分散夹持应力，避免工件局部应力集中导致的加工变形。中间的横向凸台结构是主要的施力承载面，该面的平面度经过结构优化设计，与工件被夹持面的接触面积经过测算，既保证足够的摩擦力防止工件移位，

　　又不会因为接触面积过大导致工件拆卸时出现卡滞。在实际使用场景中，该夹持构件可直接配套安装在铣床工作台、小型装配工位的固定基板上，针对外形轮廓匹配的块状零件，可实现快速推入定位，配合侧面的锁紧机构即可完成装夹，不需要反复调整夹持位置，对于同型号工件的批量加工，能将单件装夹时间缩短60%以上。设计过程中充分考虑了长期使用的磨损问题，整体结构的壁厚均匀，没有出现局部过薄的薄弱区域，即使夹持工作面出现轻微磨损，也可以通过平面磨削的方式修复工作面精度，不需要整体更换构件，降低了工装的长期使用成本。构件的整体外形没有复杂的曲面结构，常规的铣削加工即可完成全部加工工序，不需要特殊的刀具或者加工工艺，加工难度低，生产周期短，

　　适合作为非标工装的快速替换部件。在安装适配性上，该构件的定位支脚间距符合通用工装基板的槽距标准，不需要对现有工作台或者基板做额外改造即可直接安装使用，适配多数常规机加工设备的工作台安装规格，在多工序流转的加工场景中，也可以将该构件快速转移到不同设备的工作台上，配合统一的定位基准，实现工件在不同工序间的快速换装，减少重复定位带来的精度误差。从受力角度分析，该构件的受力传递路径清晰，夹持力从上部接触面传递到两侧的支撑立板，再通过底部支脚传递到工装基板，整体受力路径没有应力集中的拐点，长期承受交变夹持力也不会出现疲劳断裂的问题，结构可靠性足以满足常规机加工场景的使用强度要求。
