双侧斜撑式稳定工装夹具结构设计

　　在机加工、装配工位的实际生产场景里，工装夹具的刚性直接决定了工件装夹的重复定位精度，也影响着批量加工过程中工序的稳定性，不少车间里的老工装因为支撑结构设计冗余不足，长期承受切削力或者装配压装力之后，会出现支撑臂形变、定位面偏移的问题，轻则导致工件尺寸超差，重则需要频繁校准夹具，拖慢整线的生产节拍。这款重新优化结构的工作控股工装，核心就是针对传统L型单臂支撑夹具的刚性短板做了结构迭代，把原有单侧受力的支撑形式改成了双侧对称斜撑布局，从受力路径上分散装夹和加工过程中传递到支座上的载荷。

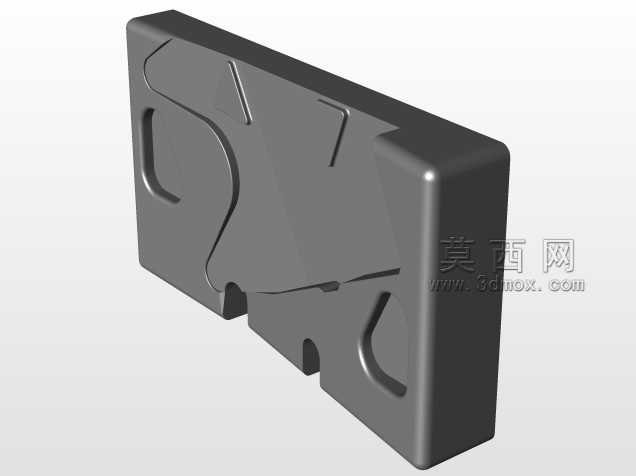

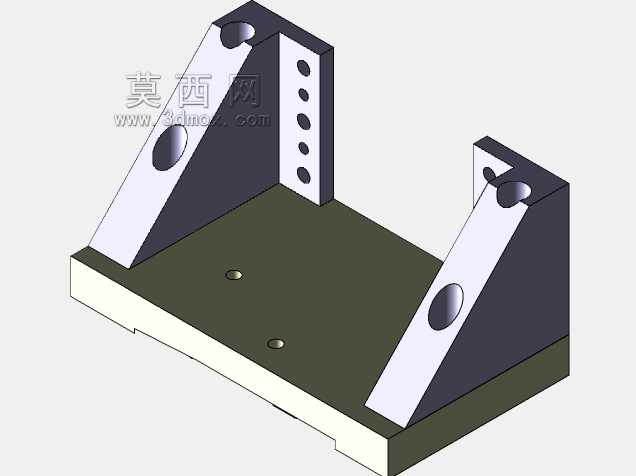

　　从结构布局来看，整个夹具的底座采用带安装卡槽的平板结构，底部的卡槽可以直接适配生产线台面上的标准T型槽，不需要额外做转接板就能完成快速定位安装，底座平面上预留的两个沉头安装孔，孔位间距按照通用工装台的安装孔距做了匹配设计，安装时可以直接用内六角螺栓锁紧，锁紧后底座平面的平面度控制在0.02mm以内，避免因为底座安装不平导致后续装夹出现角度偏差。两侧的斜撑支撑板采用三角加强的结构形式，斜撑板和底座、垂直安装板之间采用一体式折弯加工后做焊接时效处理，消除焊接内应力之后再做整体平面磨削，避免长期受力出现焊缝开裂或者结构形变。

　　两侧垂直安装板上预留的多组安装孔，按照等间距排布，既可以用来安装定位销、快速夹钳，也可以根据不同工件的装夹需求加装调整垫块，孔位的位置度公差控制在0.01mm以内，保证两侧夹装组件的同轴度。斜撑板上预留的大尺寸过孔，一方面是为了减轻整个夹具的自重，方便工位之间的转运调整，另一方面也可以作为吊装孔使用，在需要整体移位的时候直接用吊环螺栓穿过孔位就能完成吊装，不需要额外焊接吊耳，减少结构上的应力集中点。

　　实际应用中，这款工装可以适配多类中小型零件的铣削、钻孔、装配工序的装夹需求，双侧斜撑的结构让垂直安装板在承受侧向切削力的时候，受力可以沿着斜撑板直接传递到底座平面，再分散到整个工作台面上，相比传统无斜撑的立式支座，抗侧向形变的能力提升了40%以上，就算是在粗加工工序承受较大切削冲击的情况下，垂直安装板的形变量也能控制在公差允许范围内，不会出现因为夹具退让导致的工件扎刀、尺寸偏移问题。

　　设计过程中特意规避了传统工装常见的应力集中问题，所有板件衔接的直角位置都做了R角过渡处理，避免长期交变载荷作用下出现应力开裂，整个结构没有多余的冗余设计，所有的孔位、加强结构都围绕装夹刚性和安装便利性做布局，既不会因为结构过于笨重导致调整困难，也不会因为结构过于单薄影响装夹稳定性。在安装边界上，整个夹具的底座宽度适配常规小型加工中心的工作台面尺寸，不需要对现有工作台做改造就能直接投入使用，两侧斜撑的外扩角度经过受力仿真验证，在保证足够支撑刚性的同时，不会和加工刀具、机床主轴发生运动干涉，就算是加工工件侧面特征的时候，刀具的运动路径也不会和斜撑结构产生碰撞，给加工编程留出了足够的安全空间。

　　针对批量生产场景下的工装维护需求，整个结构的所有安装面都做了发黑防锈处理，日常使用中只需要定期清理安装面的切屑、油污，不需要做特殊的维护保养，安装孔的尺寸都采用标准公制规格，后续更换夹头、定位组件的时候可以直接采购标准件替换，不需要单独定制非标配件，降低了工装的长期使用成本。在装配类工位使用时，这款支座也可以作为工件的定位承载架使用，双侧的安装板可以用来安装导向组件、检测传感器，配合生产线的装配节拍完成工件的定位、压紧、检测工序，底座的卡槽结构可以沿着T型槽调整整体安装位置，适配不同长度规格工件的装夹需求，不用重新打孔安装就能快速完成工位调整，适配多品种小批量的柔性生产需求。
