卧式原油三相分离压力容器结构模型

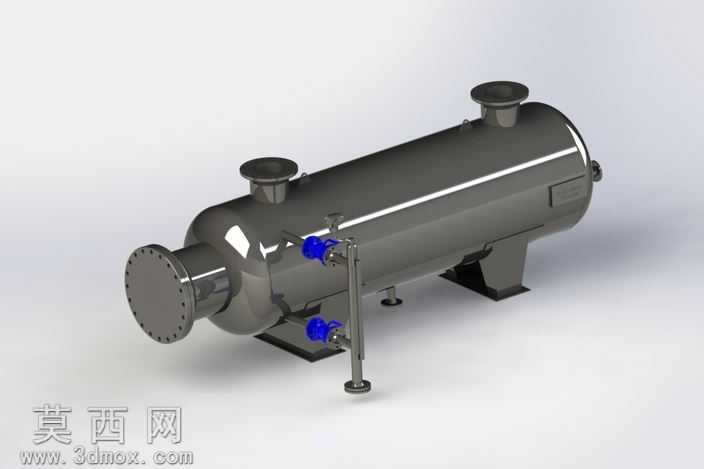

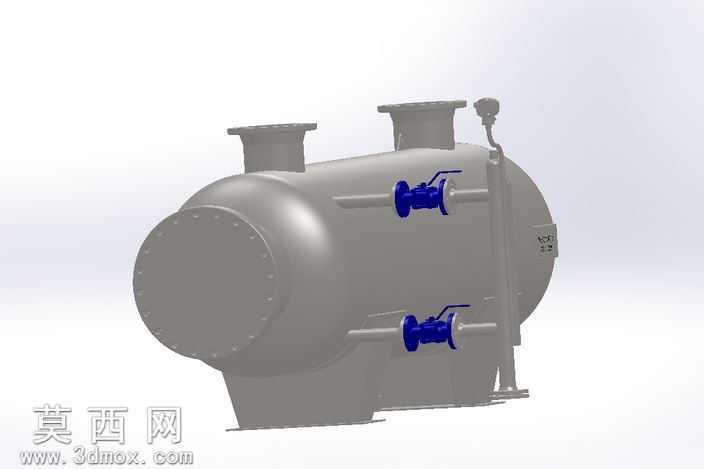

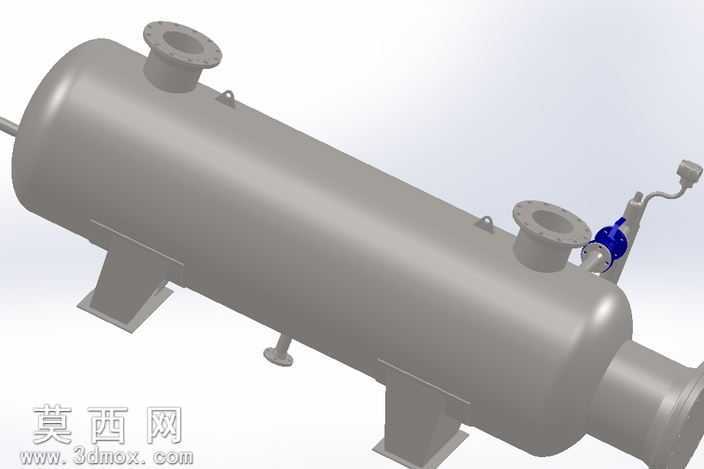

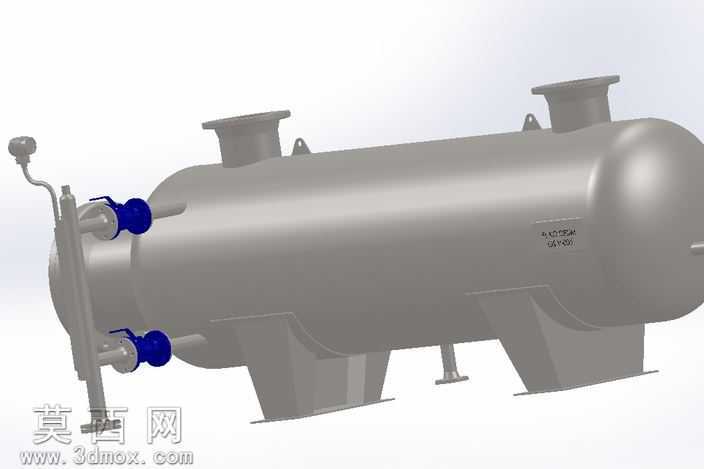

本模型为卧式原油三相分离压力容器，采用SolidWorks进行全参数化三维建模，整体以卧式圆柱形罐体为核心主体结构，建模过程严格遵循压力容器的常规设计规范，对罐体的椭圆封头、法兰连接结构、鞍式支座均进行了1:1比例的特征还原，保证各部件的装配关系完全符合实际工业设备的安装逻辑。渲染阶段采用哑光金属材质模拟罐体的碳钢基体质感，对罐体上安装的两个截断阀采用亮蓝色烤漆材质进行区分，既还原了工业阀门的外观特征，也清晰标识出管路控制部件的位置，顶部的两个接管法兰、侧面的液位检测附件均做了细节刻画，法兰盘的螺栓孔、密封面结构都通过阵列特征完成建模，没有出现特征缺失或结构错位的问题。设计思路围绕原油开采后的三相分离工艺需求展开，罐体内部预留了足够的沉降分离空间，两个顶部接管分别对应油气出口与原油入口的工艺位置，侧面的两个阀门分别承担排污与出水的功能，支座采用标准鞍式支座结构，保证罐体放置的稳定性，液位检测部件的安装位置符合三相分离器的液位监测要求，能够直观展现该类设备在原油处理流程中的布局逻辑。建模过程中对所有焊接连接部位做了平滑过渡处理，避免出现尖锐的不合理结构，各管路接口的法兰尺寸匹配对应公称直径的标准参数，阀门的手轮、阀体结构都做了细节还原，没有过度简化关键功能部件，整体模型装配体层级清晰，各零件可单独编辑参数，能够用于该类设备的结构展示、工艺原理讲解以及初步方案设计参考，材质渲染上区分了承压壳体与操作部件的视觉差异，让模型的结构辨识度更高，能够清晰展现卧式三相分离压力容器的整体布局与核心部件组成。
