同轴式齿轮传动组件爆炸视图结构设计

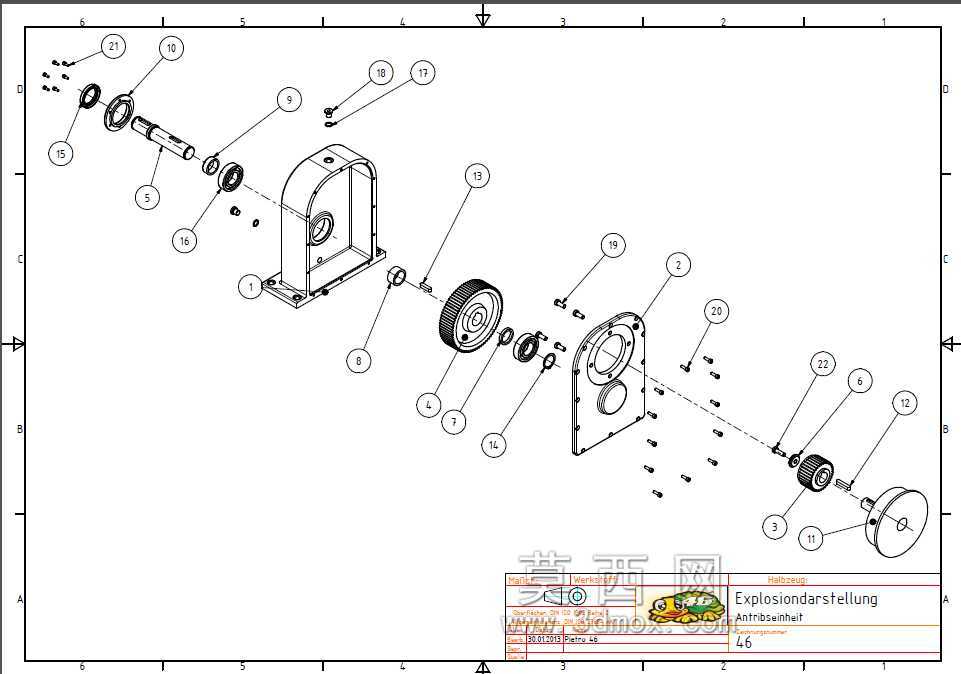

　　这套轴系齿轮传动结构的爆炸视图，清晰拆解了封闭传动单元的全部组成零件，能直观呈现各部件的装配逻辑与配合关系，在小型动力传输场景中应用广泛，常见于轻工输送设备、小型自动化生产线的动力端，用来完成电机输出端的转速匹配与扭矩传递，也可作为独立传动模块集成到专用设备的动力链路中。从拆解状态能看到，整套结构以U型安装箱体作为承载基座，箱体底部预留了成组的安装通孔，可通过螺栓直接固定在设备机架的安装平面上，安装时需要保证箱体输入轴、输出轴的轴线与对接部件的同轴度误差控制在允许范围内，避免额外的径向载荷加剧轴承磨损。箱体一侧的端盖通过周向分布的螺栓完成紧固，端盖与箱体结合面需要加装密封垫片，防止传动腔体内的润滑脂泄漏，同时阻挡外界粉尘、

　　碎屑进入腔体内部，破坏齿轮啮合面与轴承滚道的表面精度。轴系部分采用阶梯轴设计，不同轴段分别对应轴承内圈定位、齿轮安装、轴端挡圈固定、输出端连接等功能，轴肩的高度差严格匹配对应配合件的定位需求，既保证零件装配时的轴向定位精度，也避免轴肩过高导致零件拆卸困难。轴上配套的滚动轴承分别安装在箱体与端盖的轴承座孔内，承担轴系运转过程中的径向载荷与少量轴向载荷，轴承外圈与座孔采用过渡配合，内圈与轴段采用过盈配合，装配时需要通过热装或者专用工装压装，禁止直接敲击轴承外圈造成滚道损伤。传动齿轮采用直齿圆柱齿轮结构，齿轮内孔与轴段通过平键完成周向固定，传递扭矩时平键同时承受挤压与剪切载荷，键槽的位置度公差需要严格控制，避免装配后齿轮出现偏斜，

　　导致啮合时齿面接触不均，引发运转噪音过大、齿面局部磨损过快的问题。齿轮两侧分别加装了轴套与挡圈，完成齿轮的轴向定位，限制轴系运转过程中齿轮的轴向窜动量，保证一对啮合齿轮的齿宽完全对齐，最大化齿面接触面积。整套结构的紧固件全部采用内六角圆柱头螺栓，分别用于端盖紧固、箱体安装、轴承端盖固定等位置，不同位置的螺栓长度根据连接件的总厚度匹配，紧固时需要按照对角线顺序分次拧紧，保证结合面的压紧力均匀分布，避免出现局部间隙导致密封失效或者零件变形。从爆炸视图的零件排布能看出，设计时充分考虑了装配工艺性，所有零件都可以沿着轴系的轴向方向完成装配与拆卸，不需要额外挪动周边其他部件，日常维护时只需要拆开端盖即可抽出整个轴系组件，完成轴承润滑、

　　齿轮磨损检查等维保操作，大幅降低了设备后期的维护难度。在实际选型应用时，需要根据传递的额定扭矩、输入转速、工况载荷系数核算齿轮的模数、齿面接触强度与齿根弯曲强度，同时匹配对应额定动载荷的轴承，保证整套传动单元在额定工况下的使用寿命达到设计要求。安装边界方面，箱体的外形轮廓决定了整套传动单元的最小安装空间，安装时需要在箱体周边预留足够的操作空间，满足螺栓紧固、后期注脂维护、故障拆解的操作需求，输入轴与输出轴的轴端尺寸可以根据对接部件的连接形式做适配调整，比如加装联轴器、同步带轮或者链轮，适配不同的动力输入与输出形式。
