这套导向位移调节机构的结构设计,核心服务于生产线工位间的工件精准移位需求,常见应用在轻工装配、零部件检测、小型物料转运的工位衔接环节,用来替代人工推拉移位的操作,降低工位对接时的对位偏差,减少工件转运过程中的磕碰风险。从实际使用场景来看,这类机构多安装在生产线的相邻工位间隙处,上方承载待转运的工装板或者小型工件托盘,通过内置的线性导向结构实现固定行程内的平稳往复移动,部分工况下也可作为设备检修时的让位机构,将遮挡检修口的功能部件平移让出操作空间,无需整体拆卸外围护板就能完成内部元件的维保操作。

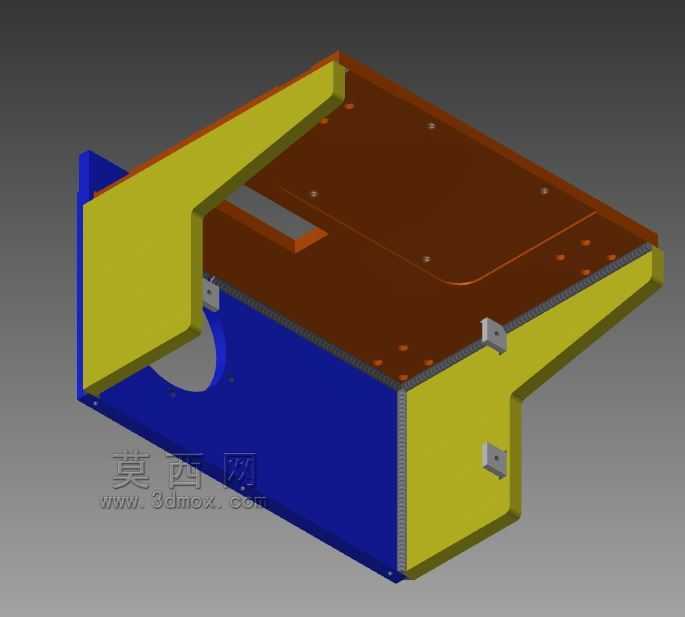

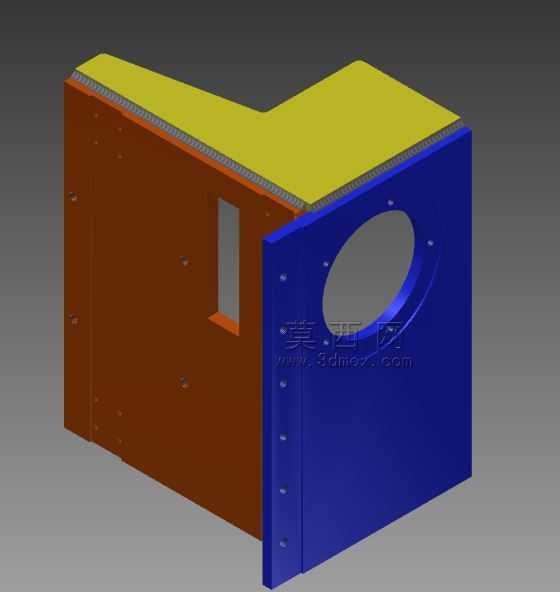

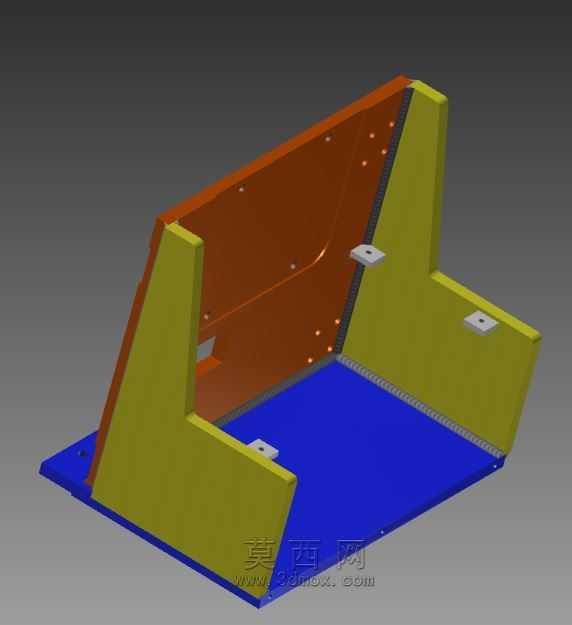

从功能特性上看,该结构采用分体式壳体设计,棕色侧面板为安装基准面,上面预留的多组沉头安装孔可直接与设备主机架的型材面贴合锁紧,孔位排布遵循等间距载荷分散原则,避免长期往复受力后出现安装面变形、连接螺栓松动的问题。蓝色端板作为传动端的承载结构,中间的大直径开孔是传动组件的穿装位,可适配直线轴承、导向轴套或者同步带轮的安装需求,端板边缘的一圈连接孔位做了沉台处理,装配后螺栓头不会突出板面,避免移位过程中与周边设备部件发生刮碰。顶部的黄色盖板为可拆卸式防护结构,边缘做了折弯翻边处理,既可以遮挡内部的传动、导向元件,防止生产现场的切屑、灰尘落入运动副造成卡滞,翻边结构也能提升盖板自身的结构刚度,避免人员踩踏或者工件意外砸落时出现盖板凹陷变形。
设计思路上,整套结构优先考虑了现场装配的便捷性,所有板件之间的连接均采用标准化紧固件,没有特殊定制的异形连接件,现场维保更换配件时无需单独开模加工,通用标准件即可完成替换。导向组件的安装基准直接集成在壳体内部的加强筋上,无需额外加装导向轴支撑座,减少了装配时的累计误差,能保证导向轴的平行度公差控制在合理范围内,避免移动过程中出现卡滞、爬行的问题。结构的行程设计预留了两端的机械限位安装位,可在壳体两端加装缓冲阻尼块,降低移动到行程端点时的刚性冲击,减少冲击带来的连接螺栓松动、部件移位问题。

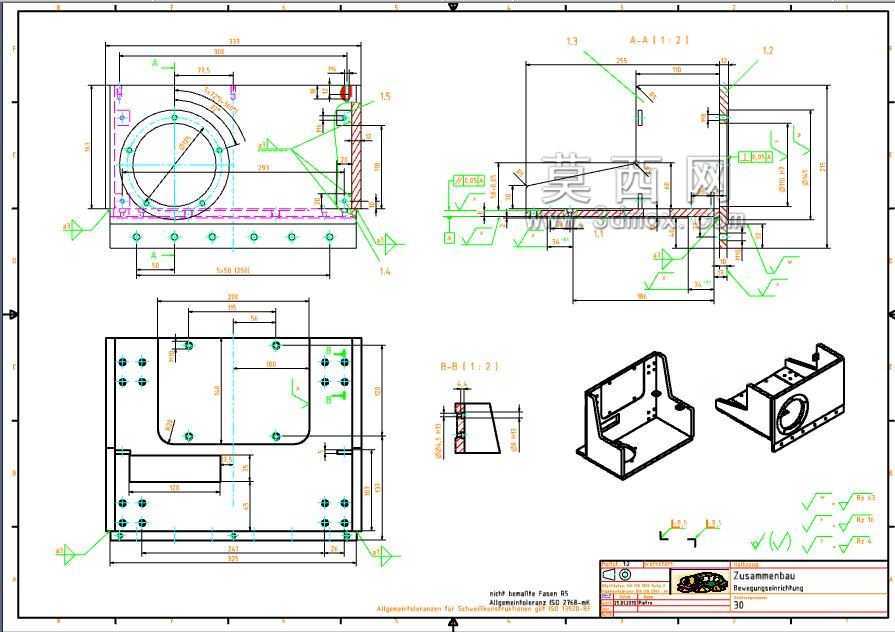

关于安装边界与外形尺寸,该结构的安装基准面为整面贴合式设计,要求主机架的安装面平面度公差不低于IT9级,避免安装后壳体出现扭曲变形,导致内部导向组件卡滞。整体宽度方向的尺寸适配常规400mm宽度的工装板承载需求,长度方向的有效行程可根据实际工位间距调整内部导向轴的长度,无需改动外部壳体的主体结构。安装时需保证蓝色端板的传动孔中心与驱动组件的输出轴中心同轴度偏差不超过0.1mm,避免驱动轴承受额外径向力,缩短驱动元件的使用寿命。结构底部预留了排屑缺口,日常维护时落入壳体内部的少量灰尘、切屑可从缺口处自然排出,无需频繁拆开盖板清理内部杂物,降低日常维保的工作量。
从实际运行的稳定性角度考虑,该结构的壳体板材厚度选型兼顾了刚度与整机重量,不会因为板材过薄导致运行时出现共振异响,也不会因为板材过厚增加不必要的整机负载。顶部盖板的异形轮廓是根据现场工位的避让需求设计,可避开相邻工位的传感器安装支架、管线接头等突出部件,移位过程中不会出现干涉问题。侧面预留的矩形开孔是传感器的安装位,可加装行程开关或者光电传感器,用来检测机构的实时位置,给设备控制系统提供位置反馈信号,实现移位动作的自动化控制,无需人工操作即可完成工位间的自动对接移位。
