带内孔花键结构阶梯传动轴加工图纸

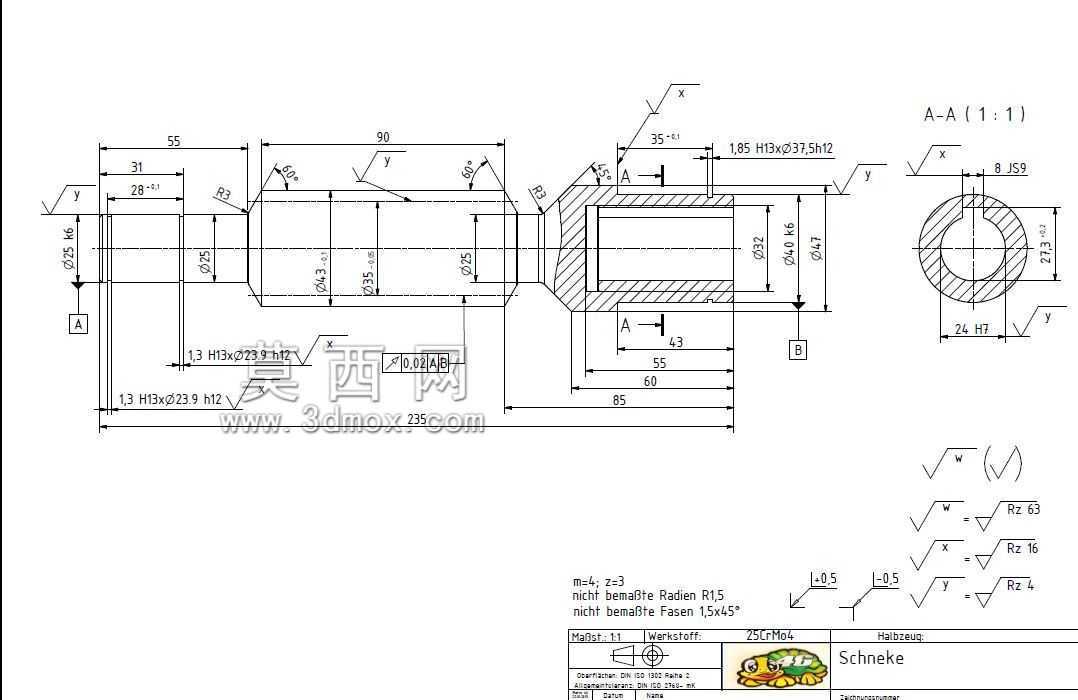

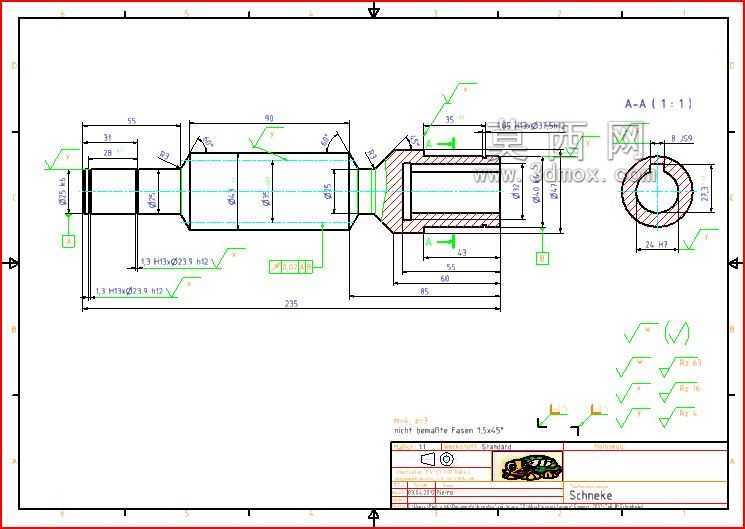

　　这类带内孔花键的阶梯传动轴，常见于中小功率传动链的扭矩传递场景，在轻工输送设备、小型机床进给机构、农用机械的动力输出单元中都有广泛应用，核心作用是衔接动力输入端与执行端，将原动机输出的扭矩稳定传递至下游负载，同时承担传动过程中产生的径向载荷与少量轴向窜动载荷。从结构设计来看，该轴采用多阶梯变径设计，不同轴段分别对应不同的装配功能：最外侧的小直径轴段用于安装密封件与轴承内圈，轴肩位置做了圆角过渡处理，避免应力集中导致的轴段断裂，这一设计细节直接决定了轴件在交变载荷下的疲劳寿命，实际加工中圆角半径需严格匹配图纸标注，过小的圆角会在热处理后产生应力集中点，大幅缩短轴的使用寿命。中间的等直径轴段为装配定位段，表面粗糙度要求控制在Ra1.

　　6以内，用于与传动齿轮、带轮的轮毂内孔配合，配合公差选用过渡配合，既保证装配时的同轴度要求，又避免过盈量过大导致的装配应力残留。靠近右端的花键内孔结构是该轴的核心功能区，采用矩形花键配合，相比平键连接能传递更大的扭矩，同时具备更好的对中性，适合频繁正反转的传动工况，花键的齿侧间隙、齿向公差都有严格要求，间隙过大会导致传动冲击，间隙过小则会出现装配卡滞，无法实现花键副的滑动补偿功能。图纸中标注的A-A剖面清晰展示了内孔花键的截面结构，外圆与内孔的同轴度公差控制在0.02mm以内，避免装配后出现运转偏心，引发设备振动、轴承发热等问题。从安装边界来看，该轴的总长度、各轴段的直径与长度尺寸都经过严格核算，

　　装配时两端轴承的安装跨距需匹配图纸标注，跨距过大会降低轴的刚性，运转时产生挠曲变形，跨距过小则会增加轴承的附加载荷，缩短轴承使用寿命。轴上的退刀槽、砂轮越程槽结构都做了标准化设计，既满足加工工艺要求，又不会在槽位产生过大的应力集中，其中螺纹段的退刀槽宽度匹配常用螺纹加工刀具的退刀行程，无需定制特殊刀具即可完成加工，有效降低加工成本。轴端的倒角设计既方便装配时的导向，又能去除加工毛刺，避免装配时刮伤配合零件的内孔表面。在实际选型应用中，这类轴件通常搭配深沟球轴承使用，若应用在有轴向载荷的场景，可在轴肩位置加装推力轴承承担轴向力，轴上的键槽位置与尺寸需匹配对应传动件的键槽规格，装配时需保证键的两侧面与键槽侧面紧密贴合，

　　避免传动时出现键的压溃失效。设计过程中，各轴段的直径变化是根据所传递的扭矩大小核算得出，承受扭矩越大的轴段直径越大，同时结合装配顺序确定轴肩的高度，轴肩高度既要满足零件的轴向定位要求，又不能过高导致零件拆卸困难。表面热处理方面，花键位置与轴承配合位置通常需要做高频淬火处理，提升表面硬度与耐磨性，其余非配合面做调质处理即可，保证轴芯部的韧性，能够承受冲击载荷。图纸中标注的形位公差是加工与检验的核心依据，其中各轴段的圆柱度、径向圆跳动公差直接决定了轴的运转精度，若跳动超差，装配后会出现传动不平稳、噪声过大的问题，严重时会导致相连的传动零件过早失效。
