带法兰连接端的轴类传动连接零件

　　这类带法兰端的轴类零件，常应用在中小功率的动力传输场景中，比如小型输送设备的动力输出端、专用工装夹具的旋转驱动轴、轻工设备的辊筒连接轴，核心作用是实现动力输入端与执行端的刚性连接，同时依靠法兰端的圆周均布孔完成周向固定，避免传动过程中出现连接松脱、回转精度偏移的问题。从结构设计逻辑来看，零件沿轴向分为多个功能段，最左侧的内孔段用于和驱动端的输出轴配合，孔内加工的键槽可以传递额定扭矩，避免轴与孔之间出现相对转动；中间的多段轴肩结构，一方面是为安装轴承、密封件、隔套提供定位基准，每一段轴颈的直径差都严格匹配标准件的安装尺寸，轴肩的过渡圆角也做了对应处理，避免应力集中导致的轴段断裂，另一方面不同轴段的表面粗糙度要求有明确区分，

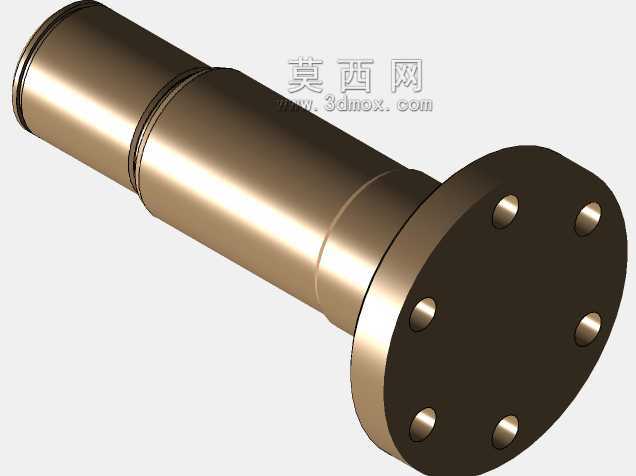

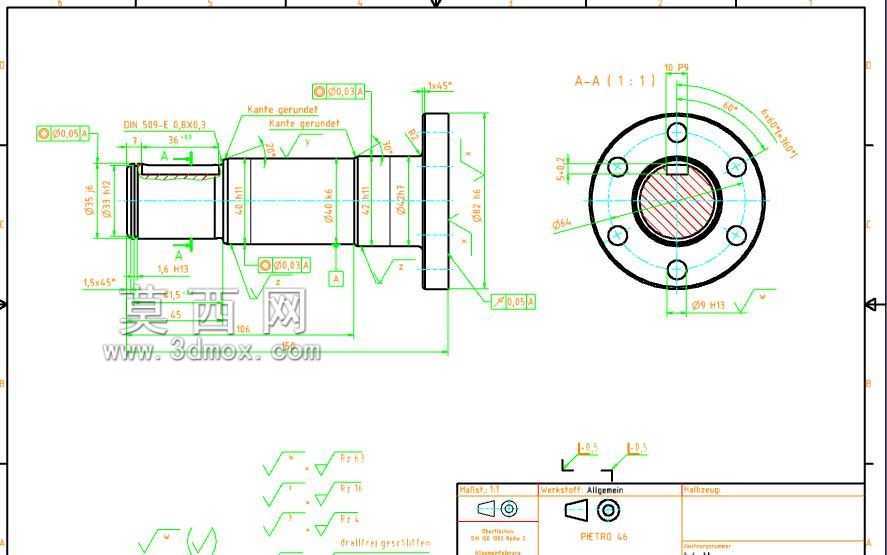

　　和轴承配合的轴颈表面精度更高，非配合面的粗糙度要求适当放宽，兼顾加工成本和使用性能。最右侧的法兰端是这个零件的核心连接结构，法兰端面加工的六个均布通孔用于穿装连接螺栓，和从动端的法兰盘完成端面贴合固定，法兰端中心的配合止口可以保证两端连接的同轴度，避免回转过程中出现偏心振动，A-A剖视图中展示的法兰端截面结构，能看到中心轴段和法兰盘的过渡位置做了加强处理，承受扭矩载荷时不会出现法兰根部断裂的问题。从安装边界来看，零件的轴向总长度需要匹配安装腔的内部空间，中间各轴颈的直径要适配所选轴承、密封件的标准内径，法兰端的外圆直径、螺栓孔分布圆直径要和对接的从动法兰尺寸完全匹配，安装时需要保证轴段的径向跳动在允许公差范围内，

　　法兰端面的端面跳动也要控制在要求值内，避免连接后出现端面贴合不严、传动振动过大的问题。设计这类轴类零件时，首先要根据传递的额定扭矩计算轴颈的最小直径，再结合安装空间确定各段的长度尺寸，法兰端的螺栓数量和规格要根据载荷大小选型，均布角度严格按360度等分，保证螺栓受力均匀；轴上的退刀槽、越程槽尺寸要匹配加工刀具的参数，避免加工时出现干涉，同时各配合面的形位公差要标注清晰，比如轴承配合轴颈的圆柱度、同轴度，法兰端面的垂直度，这些公差直接影响零件装配后的回转精度和使用寿命。在实际设备运行中，这类轴件需要承受交变的弯曲和扭转复合载荷，所以材料一般选用调质处理的中碳钢，配合面根据使用需求做表面淬火处理提升耐磨性，日常维护时需要定期检查法兰连接螺栓的预紧力，以及轴承配合位置的温升情况，避免因螺栓松动、轴承磨损导致轴件变形失效。
