笔式便携视塞角检测工具结构设计

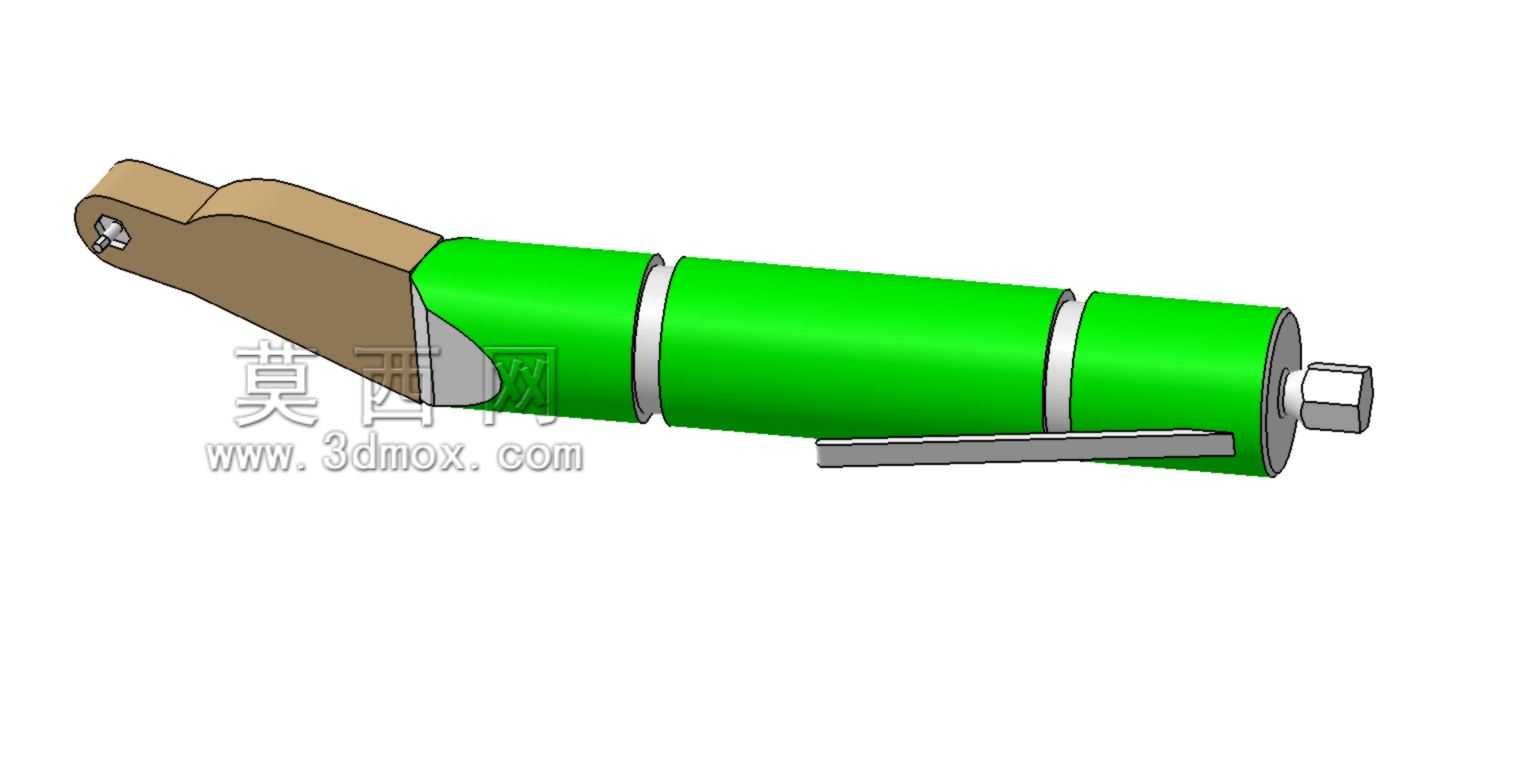

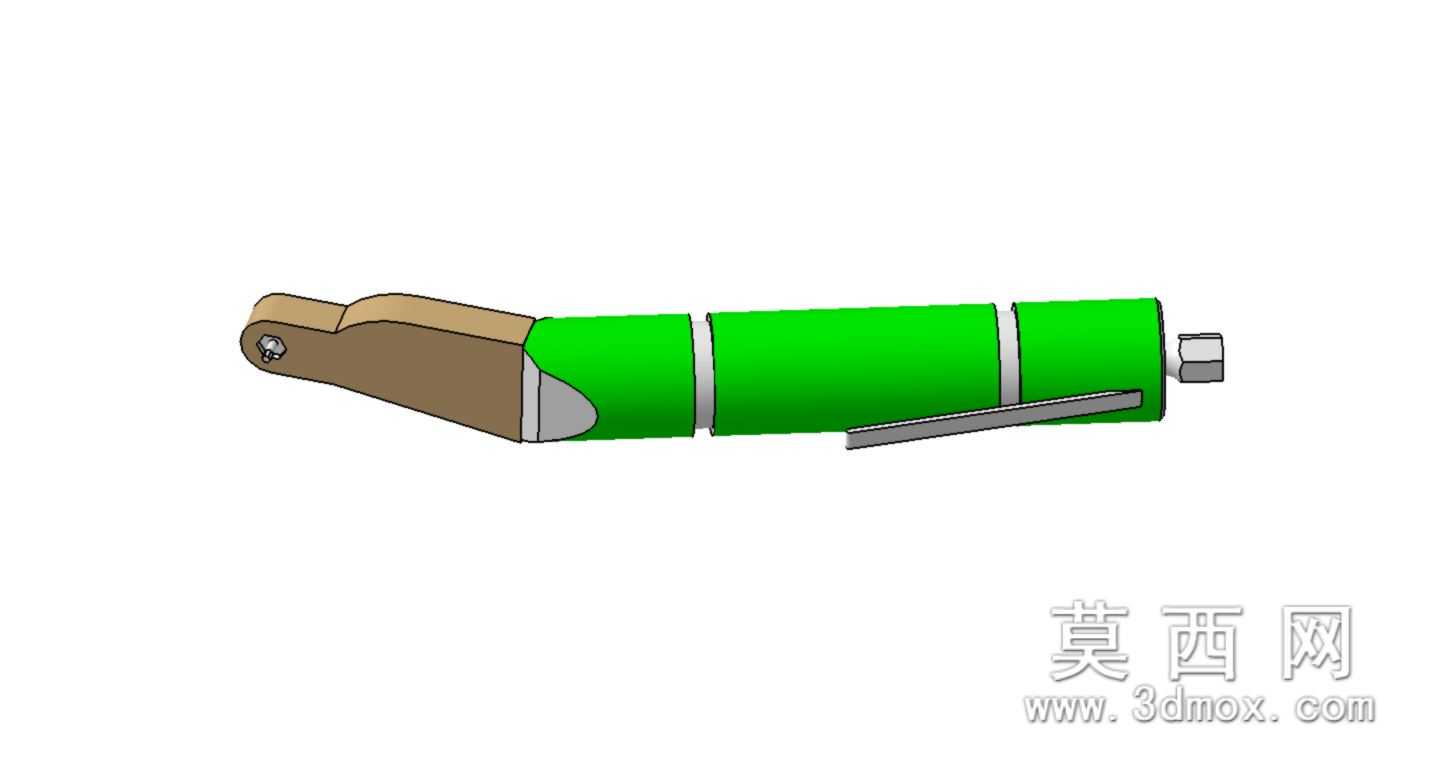

　　这款笔式视塞角检测工具，主要面向狭小装配间隙的塞角角度快速核验场景，在精密机械装配、电子元器件组配、小型五金件合装工序中应用广泛，能替代传统塞尺与角度规组合测量的繁琐操作，解决常规量具无法伸入窄小缝隙完成角度判定的痛点。从结构设计逻辑来看，整体采用三段式笔型布局，握持段做了贴合指腹的弧面收腰处理，表面做防滑纹理设计，长时间手持检测不易打滑，前端检测头采用可更换式铰接结构，能根据不同测量场景更换对应角度规格的测头，测头与笔身的铰接阻尼经过调校，既能保证测头在伸入缝隙时不会随意晃动偏移，又能在接触被测面时自适应贴合塞角的两个接触面，避免测量误差。笔身中段设置了笔夹结构，和日常书写的钢笔笔夹功能一致，可直接夹在工作服口袋、工具包侧袋上，

　　随取随用，不会在移动作业过程中掉落，尾端设置了限位挡块，当测头完全伸入被测缝隙后，挡块会贴合被测件的外端面，既能控制测头的伸入深度，避免测头过度伸入碰伤内部精密构件，也能作为测量基准面，快速读取塞角的偏差数值。从安装边界与尺寸适配角度来看，整体笔身直径控制在16mm以内，前端测头收拢状态下的整体长度不超过150mm，能顺利伸入宽度2mm以上的各类装配缝隙，测头的摆动角度范围覆盖0到45度，能满足绝大多数常规装配场景下的塞角检测需求，测头与笔身的连接部位做了圆弧过渡处理，没有尖锐棱角，伸入缝隙时不会刮伤被测工件的表面涂层或加工面。在功能特性上，这款检具没有多余的复杂结构，所有零部件都采用快拆设计，

　　日常维护时不需要专用工具就能完成测头更换、内部阻尼件的调整，笔身内部预留了小型储物腔，可以存放2到3个备用测头，外出作业不需要额外携带配件盒，减少工具携带负担。实际使用时，作业人员单手握持笔身，将前端测头对准待检测的塞角缝隙缓慢推入，直到尾端挡块贴合工件表面，此时观察测头与塞角两个接触面的贴合间隙，就能快速判定塞角角度是否符合装配公差要求，整个测量过程不需要额外的读数换算，新入职的装配人员经过简单讲解就能熟练操作，相比传统的组合式测量方式，单点位检测效率能提升60%以上。设计过程中针对不同使用场景做了适配优化，比如针对有油污的机加工装配场景，笔身表面采用耐油污的哑光涂层，沾染切削液、润滑油后只需要用干布擦拭就能清洁干净，

　　不会残留油污导致握持打滑；针对无尘车间的电子装配场景，测头采用防静电材质制作，接触电子元器件时不会产生静电击穿内部芯片。测头的铰接轴采用耐磨不锈钢材质，经过上万次摆动测试不会出现松旷问题，能保证长期使用后的测量精度稳定，笔夹采用弹性钢片内嵌设计，夹持厚度范围在0.5mm到5mm之间，能适配不同厚度的工作服布料、工具包面料，夹持后不会轻易脱落。
