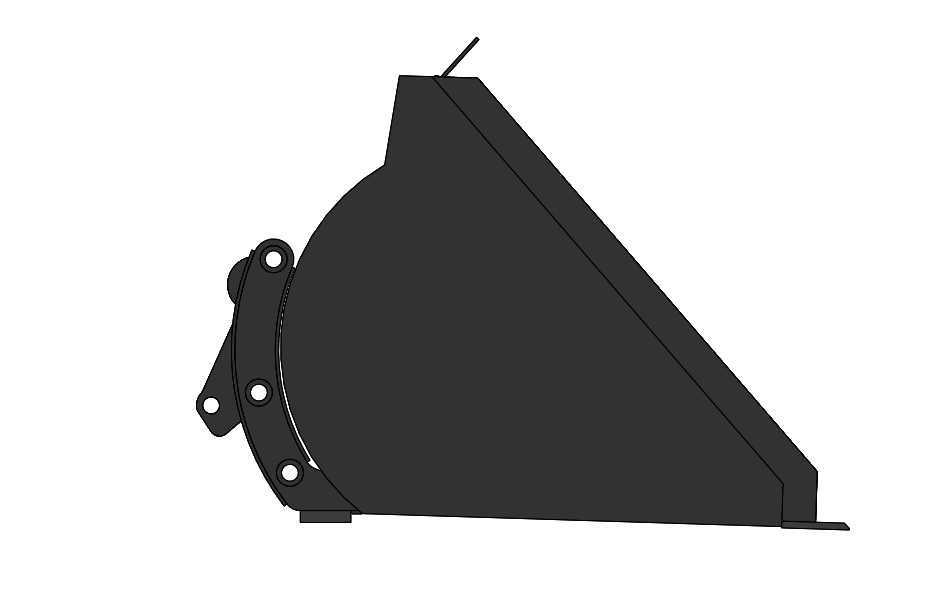

沃尔沃L45G轮式装载机高倾卸铲斗结构

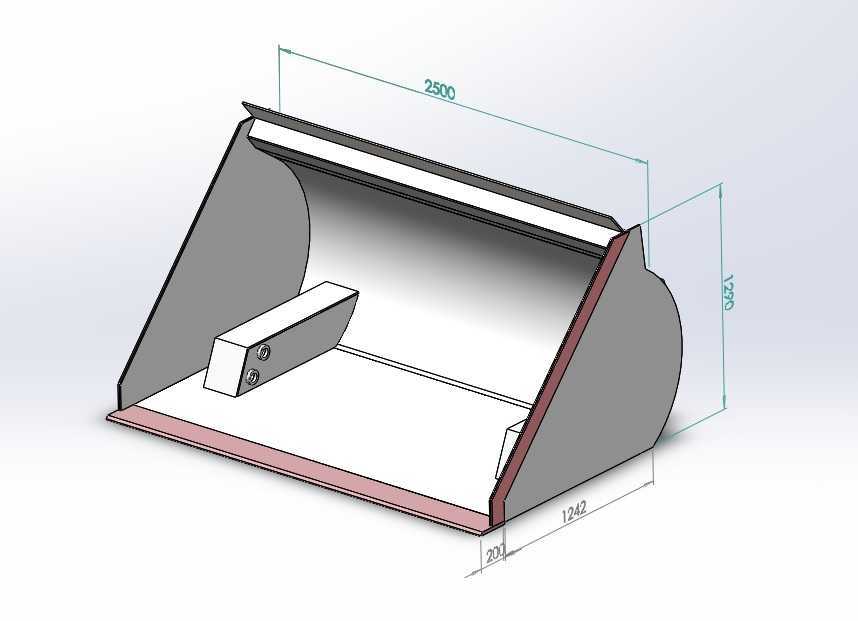

　　在散料转运的作业场景里，尤其是粮库、轻质物料集散场地这类对卸料高度有明确要求的工况，常规铲斗的举升后卸料落差往往无法满足高栏货车、高架料仓的接料需求，高倾卸结构的铲斗就是针对这类场景开发的专用属具。这套适配沃尔沃L45G轮式装载机的铲斗，额定装载容量为3立方米，专门针对小麦、大麦这类堆积密度较低的轻质散料设计，作业过程中不需要额外调整整机停靠位置，就能依靠自身的倾卸结构实现更高的卸料高度，减少场地内的设备挪转次数，提升散料转运的整体作业效率。

　　从结构设计的角度看，整个铲斗的受力部件做了明确的材料分区，直接和物料接触、承受物料冲刷摩擦的切削刃以及侧刃位置，采用HARDOX400耐磨钢板加工，这种材料的表面硬度能够达到400HBW级别，在长期刮擦、冲击的作业环境下，能有效降低刃口的磨损速率，延长铲斗的连续作业时长，减少易损件的更换频次。而铲斗的主体承力结构、背部支撑框架以及和装载机摇臂连接的铰接座部分，全部采用ST-52结构钢板焊接成型，这种低合金高强度结构钢的焊接性能优异，屈服强度能够满足重载举升、偏载受力时的结构强度要求，同时能控制整体结构的自重，避免属具重量过大挤占装载机的有效载重配额。

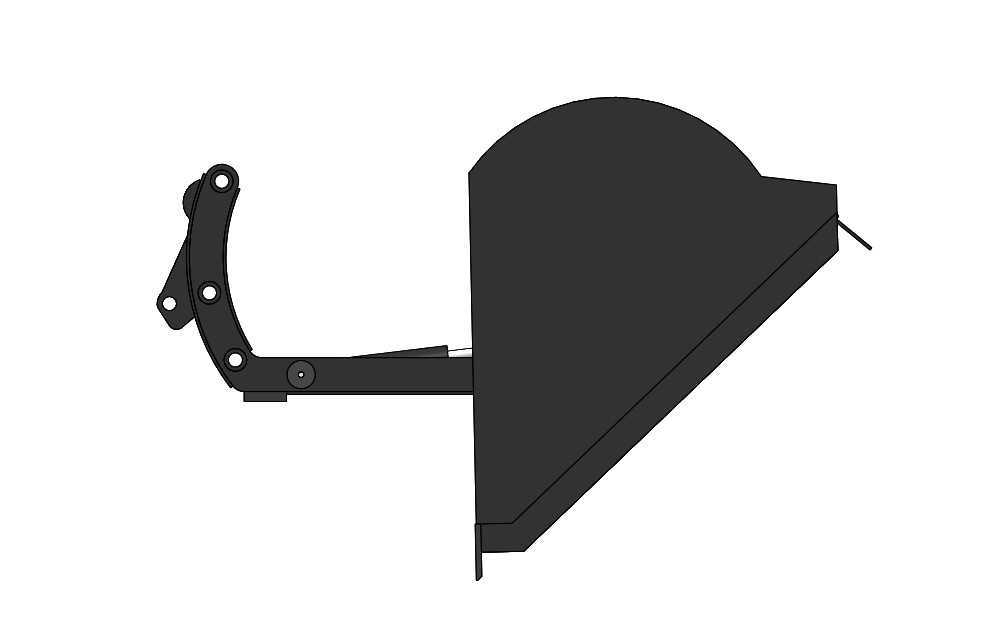

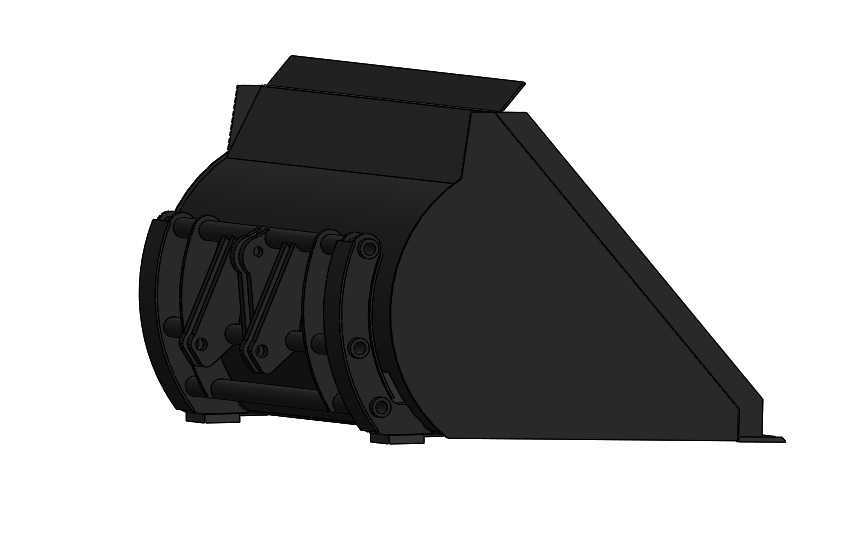

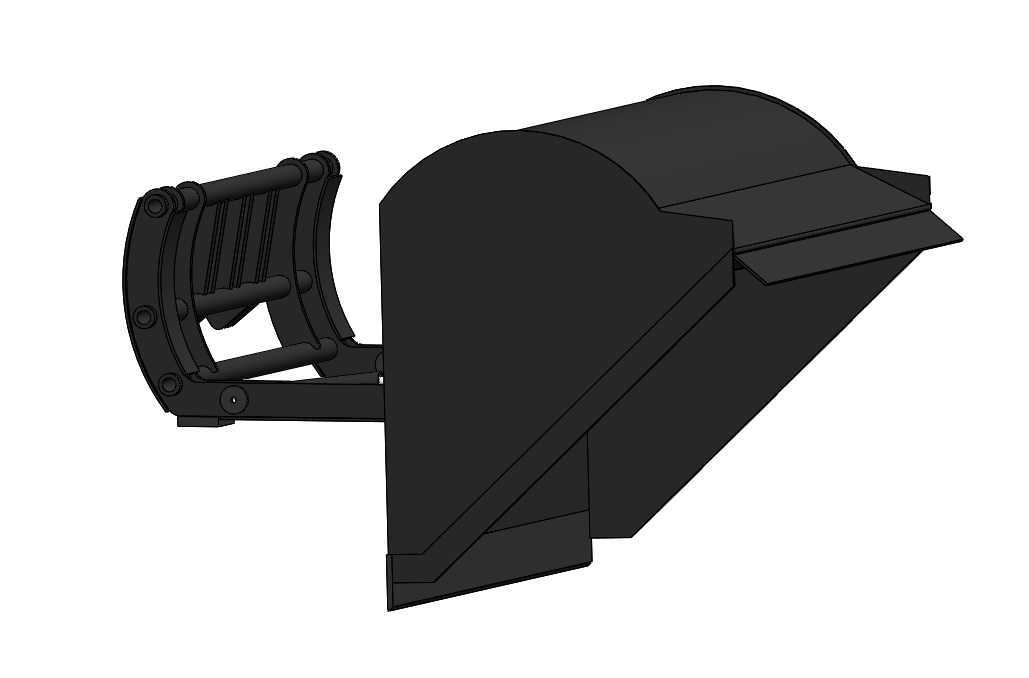

　　整个铲斗的倾卸动作依靠两组对称布置的液压缸提供驱动力，液压管路的排布沿着铲斗背部的加强筋位置固定，避免作业过程中物料散落、场地剐蹭对液压管路造成损伤，液压缸的铰接点位置经过反复的力矩校核，在铲斗举升到最高位置时，液压缸的推力输出方向刚好能提供最大的倾卸力矩，不会出现力臂过小导致的卸料卡滞问题。和常规整体式铲斗不同，这套高倾卸铲斗的斗体和连接架之间设计了独立的转动铰接副，当装载机的动臂举升到常规卸料高度后，不需要继续提升动臂，依靠这组液压缸驱动斗体绕铰接点额外转动一个角度，就能让斗内的物料从更高的位置卸出，刚好匹配高帮运输车辆的货箱高度，减少物料抛洒的问题。

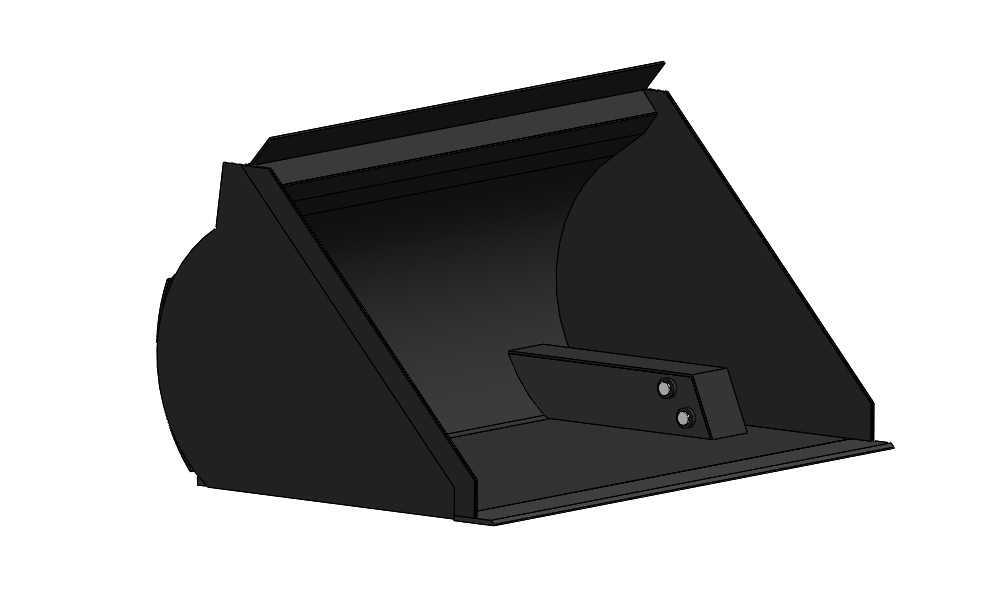

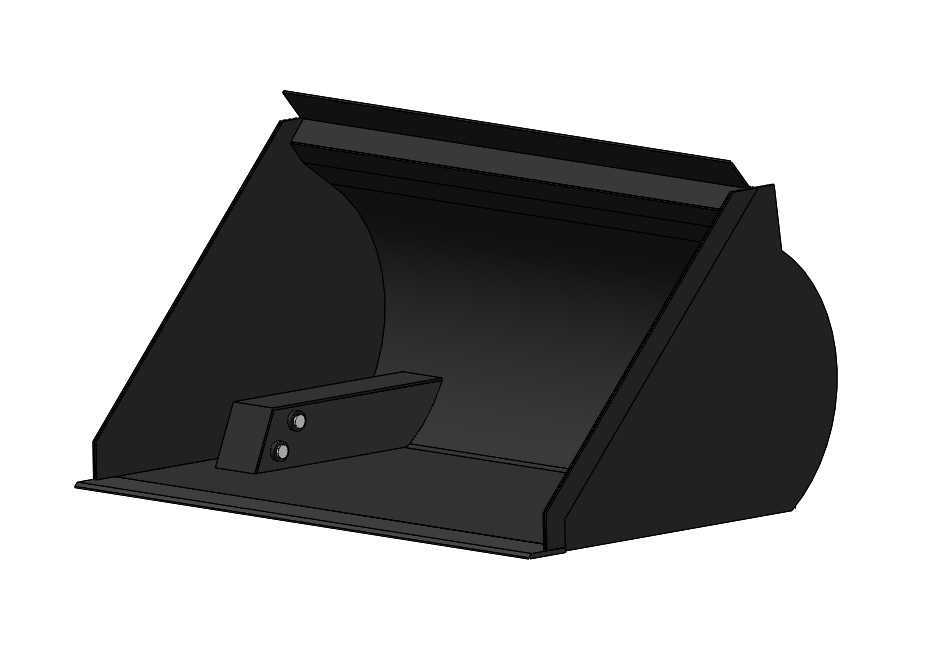

　　在安装边界的匹配上，铲斗和装载机连接端的铰接孔间距、销轴直径完全匹配沃尔沃L45G轮式装载机的原厂摇臂接口尺寸，不需要对装载机的原有连接结构做任何改装，更换属具时只需要对准铰接孔穿入固定销轴，连接好液压油路的快换接头就能投入使用，和原厂属具的互换性完全一致。斗体的外形轮廓做了圆弧过渡设计，斗底的弧度经过优化，轻质散料在斗内的流动阻力更小，卸料过程中不会出现物料粘斗、残留的问题，每次卸料循环都能把斗内的物料卸净，减少无效的载重损耗。斗口的切削刃采用平直式设计，在平整场地清理散料的时候，能够完全贴合地面，把地面散落的物料收集干净，不会出现残留料带的问题。侧刃的位置向外延伸出少量的防护边，作业过程中如果出现轻微的侧向剐蹭，首先接触障碍物的是侧刃的耐磨部分，不会直接损伤斗体的主体焊接结构，降低日常作业中的结构损伤风险。

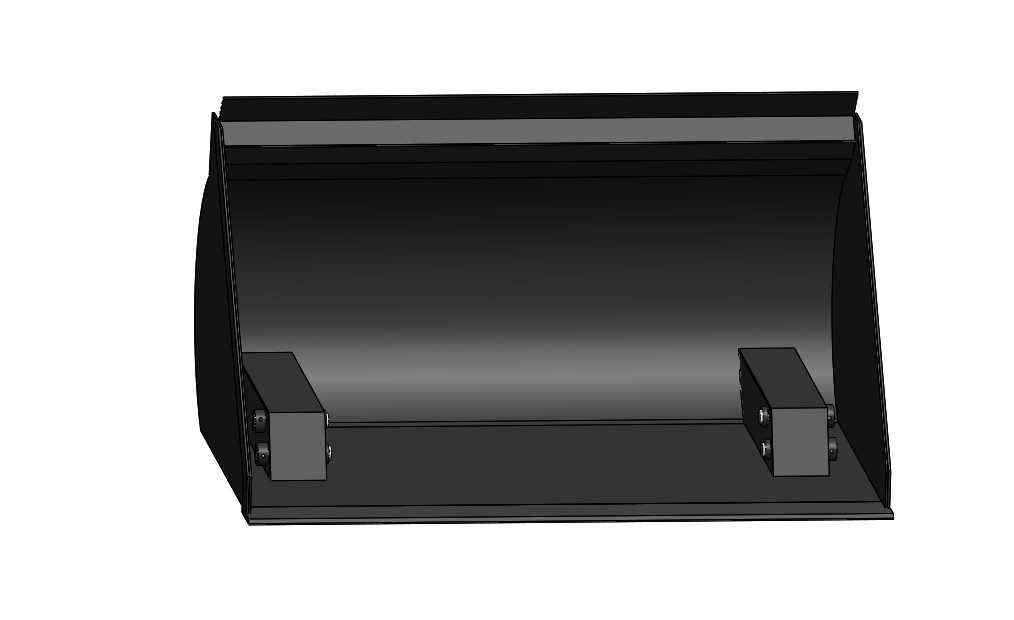

　　从实际作业的受力逻辑来看，铲斗背部的加强筋采用了纵横交错的布置方式，纵向的加强筋从铰接座位置一直延伸到斗口切削刃的背部，把举升过程中的受力直接传递到整个斗体的承力框架上，横向的加强筋则沿着斗体的弧形轮廓分段布置，避免斗体在长期装载物料的过程中出现侧壁向外鼓胀变形的问题。液压缸的控制接入装载机的原有电磁阀控制系统，操作逻辑和常规铲斗的倾卸操作保持一致，驾驶员不需要额外适应新的操作方式，只需要按照原有操作习惯控制操纵杆，就能完成高倾卸的动作，降低了设备换用属具后的操作学习成本。在斗体的两侧还设计了挡料边结构，当铲斗插入料堆取料的时候，能够避免轻质物料从斗体两侧溢出，提升单次取料的满斗率，尤其是在散粮这类流动性较好的物料作业场景里，两侧挡料边的存在能有效减少取料过程中的物料洒落，降低作业过程中的物料损耗。
