小型挖掘机耙式作业属具结构设计

　　在小型土方作业、园林整治、农牧场清理、建筑垃圾分拣这类工况里，常规挖斗的作业效率往往受限——挖斗更擅长密实物料的挖掘装载，面对松散堆积的枝条、石块、建筑垃圾、农牧场废弃物，或是需要对表层物料进行梳理、耙集、整平的作业场景，就需要配套专用的耙式属具来完成作业。这类耙式附着属具，就是针对4-6吨级小型挖掘机的安装接口开发的专用作业部件，适配该吨位段挖掘机的动臂斗杆铰接尺寸、液压输出参数，不需要对主机结构做额外改装，就能通过常规的销轴连接完成属具更换，切换作业功能。

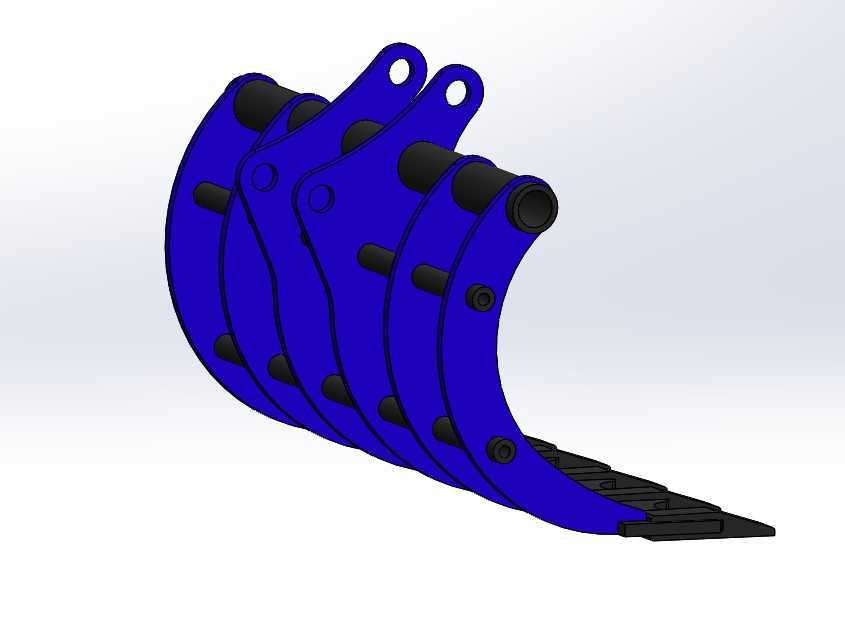

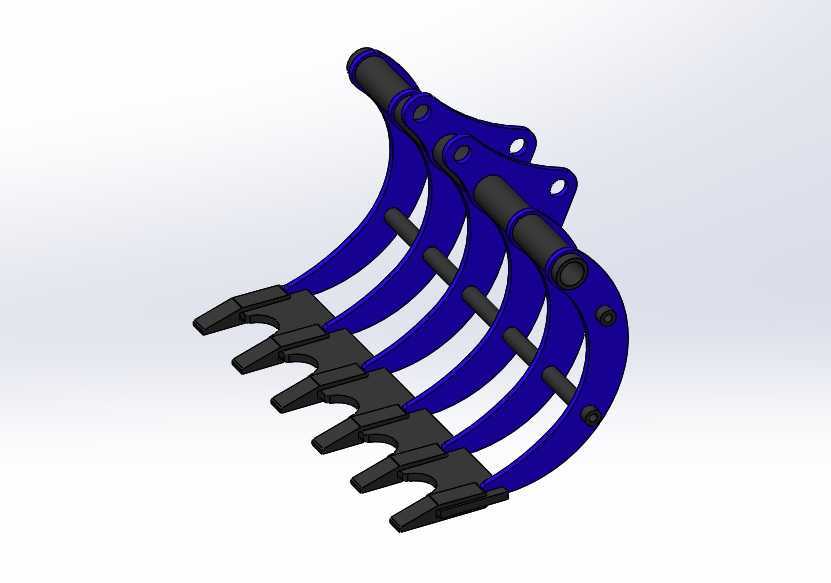

　　从结构设计逻辑来看，这类耙式属具的主体框架采用多根弧形弯板作为主承力耙齿，弧形轮廓的曲率是结合小型挖掘机的作业翻转角度设计的：当动臂举升、斗杆收折带动属具翻转时，耙齿的弧形曲面能顺着物料堆积的轮廓切入，不会因为齿形过直导致物料从齿间滑脱，也不会因为弧度过大造成切入阻力过高。每根主耙齿的上端设置有带铰接孔的安装耳板，两个耳板的孔位同轴度、孔间距严格匹配对应吨位挖掘机的斗杆前端安装尺寸，同时预留了与摇杆连杆连接的铰接位，保证属具的翻转角度范围和主机原有挖斗的作业角度一致，不会出现干涉或者翻转行程不足的问题。

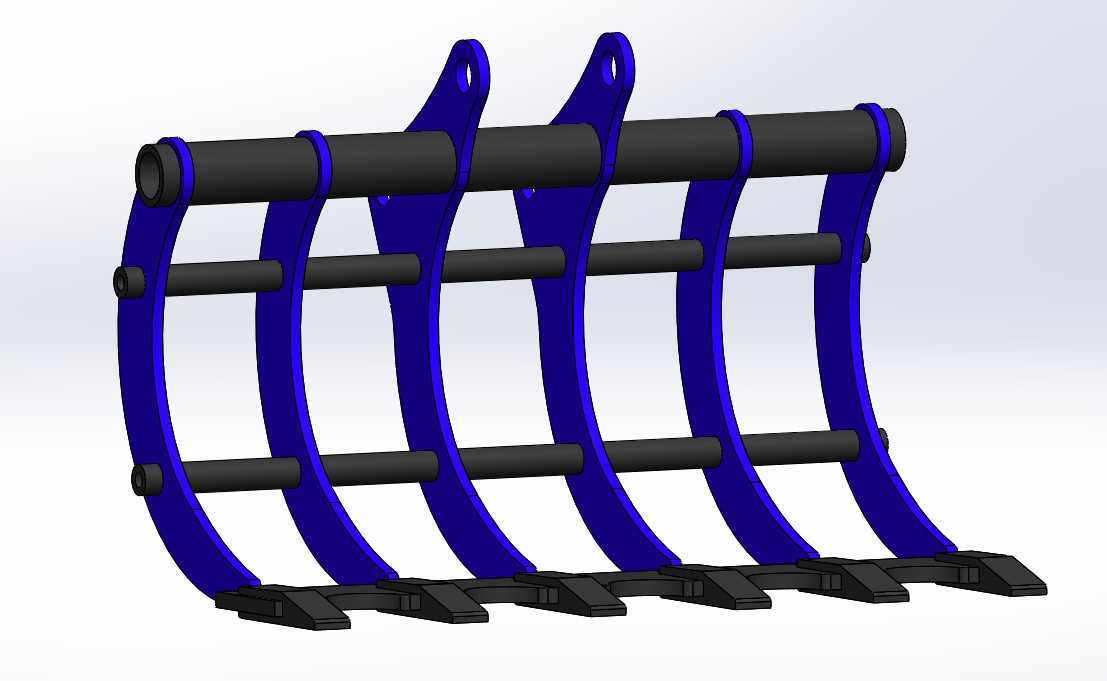

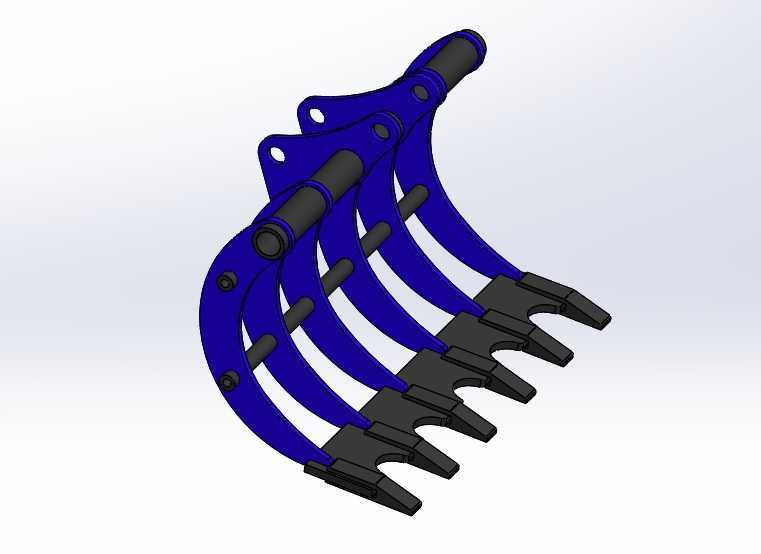

　　主耙齿之间通过多根横向的连接辊轴做刚性连接，这些横向辊轴一方面承担着拉结所有主耙齿、保证整体框架刚度的作用，避免单根耙齿在受力时出现侧向变形；另一方面，横向辊轴之间的间隙经过反复校核，既能够让粒径小于间隙的沙土、碎渣从间隙漏下，减少属具作业时的无效负载，又能够拦住需要耙集的大块物料、枝条、石块，保证耙集作业的有效性。属具最下端的作业边缘，设计有分段式的耐磨齿座，这些齿座采用耐磨钢材加工，通过焊接固定在每根主耙齿的最底端，作业时齿座最先接触作业面，承受切入物料的摩擦力与冲击载荷，磨损后可以单独更换，不需要整体更换属具主体，大幅降低了后期的使用维护成本。

　　从安装边界与外形尺寸来看，这款耙式属具的切割边缘有效作业宽度为1050mm，这个宽度是结合4-6吨级小型挖掘机的作业稳定性设计的：宽度过窄会导致单次作业的覆盖范围太小，作业效率低；宽度过宽则会让主机在偏载作业时的稳定性下降，容易出现侧倾风险，同时也会超出主机的液压负载能力，导致动作迟缓。属具的整体高度为695mm，这个高度尺寸是在保证耙齿弧形作业行程的前提下，尽可能压缩整体高度，避免属具在收折状态下和斗杆、动臂结构发生运动干涉，同时也能控制属具的整体重量，保证安装后主机的前端负载在额定承载范围内，不会因为属具过重导致动臂举升能力下降。

　　在实际作业场景中，这类耙式属具的用途十分广泛：在园林绿化施工中，可以用来耙集清理地表的树枝、落叶、施工废弃渣土，整平绿化种植带的表层土壤；在农牧场作业中，可以用来清理牲畜粪便、堆积的饲草残渣，平整牧场的活动场地；在小型拆除作业现场，可以用来分拣拆除后的建筑垃圾，把钢筋、木块、混凝土块做初步分离，方便后续的分类清运；在河道清淤的浅层作业中，还可以用来耙集河床表层的石块、杂物，清理河道的行洪障碍。和传统的人工耙集作业相比，配套挖掘机使用的耙式属具作业效率能提升数十倍，大幅降低人工作业的劳动强度，同时也能拓展小型挖掘机的作业范围，让一台主机可以适配更多不同的作业工况，提升设备的利用率。

　　设计过程中，结构受力的校核是核心环节：每根主耙齿的截面厚度、横向连接辊轴的直径，都结合4-6吨级挖掘机的最大挖掘力参数做了有限元受力分析，在最恶劣的偏载工况下——也就是单根耙齿最先接触硬物、承受最大冲击载荷时，主耙齿的应力集中区域的安全系数要满足工程机械作业的强度要求，避免作业过程中出现耙齿断裂、连接轴变形的问题。安装耳板的铰接孔位置设计有耐磨衬套，减少销轴转动过程中对耳板本体的磨损，延长属具的整体使用寿命。所有的焊接位置都采用连续焊缝设计，焊接后做应力消除处理，避免长期受冲击载荷出现焊缝开裂的问题。
