徐工XE150-C挖掘机栅格斗结构设计

　　在土石方作业、建筑垃圾分拣、河道清淤筛分、矿山表层剥离等工况里，常规密闭式挖斗往往无法兼顾物料抓取与粒径筛分的需求，栅格斗也就是常说的骨架铲斗，就是针对这类场景开发的专用属具，适配中型挖掘机的作业载荷与安装接口，这款适配徐工XE150-C机型的栅格斗，在结构设计上完全匹配主机的斗杆、摇杆连接尺寸，不需要额外改装销轴、连杆结构，可直接替换原有标准铲斗完成换装，大幅降低属具切换的现场适配成本。从实际作业逻辑出发，这类栅格斗的核心功能是在抓取物料的同时，将粒径小于栅格间隙的细料、渣土从栅条间隙漏出，保留块度符合要求的石块、建筑垃圾、粗大杂物，省去后续单独筛分的工序，在河道清理作业中可以直接捞取水中的块石、杂物同时漏走泥沙，

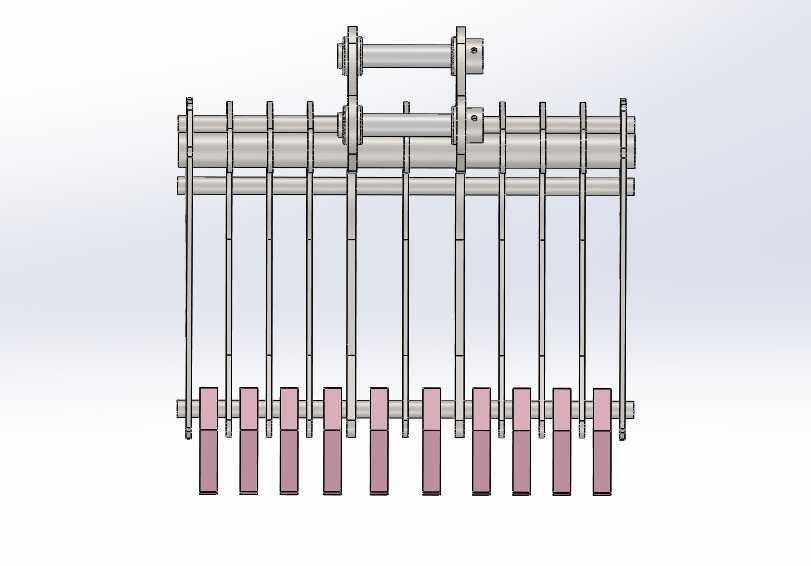

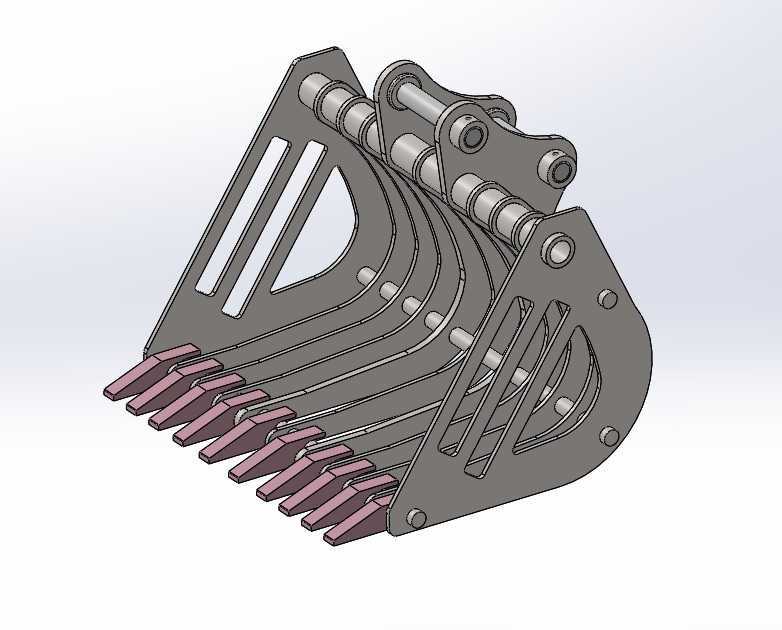

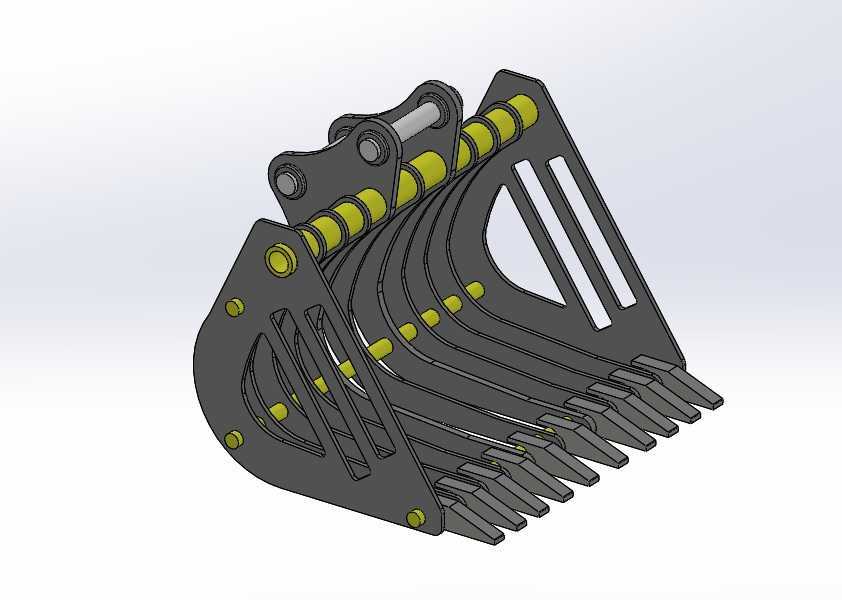

　　在建筑垃圾分拣场可以分离混凝土块与碎渣土，在农田改造作业里可以捡拾石块同时漏走表层熟土，作业效率相比普通挖斗配合后续筛分的流程提升40%以上。结构设计上，这款栅格斗没有采用整板冲压的斗型结构，而是采用多根弧形栅条平行排布的骨架式结构，栅条之间预留100mm的均匀间隙，这个间隙尺寸是经过多工况验证的：间隙过小容易被湿黏土、碎渣堵塞，增加作业阻力与清理频次；间隙过大则会导致大量不符合粒径要求的块料漏出，失去筛分的意义。斗齿部分采用Hardox500耐磨板加工成型，这种材料的表面硬度可达HBW470-530，在接触尖锐石块、混凝土碎块的高磨损工况下，使用寿命是普通Q355钢板的3-4倍，斗齿与栅条前端采用焊接+沉头螺栓固定的双重连接方式，

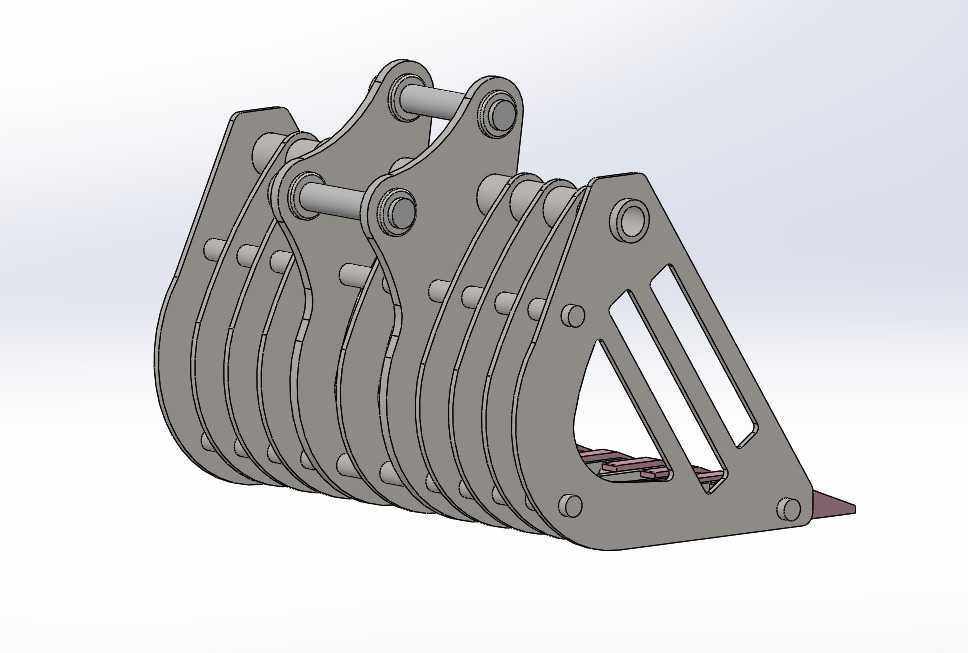

　　既保证冲击载荷下的连接强度，也方便磨损后单独更换斗齿，不需要整体切割更换栅条，降低后期维护成本。安装连接部位的耳板采用加厚钢板焊接成型，销轴孔内镶嵌耐磨衬套，衬套与耳板采用过盈配合安装，避免作业过程中销轴反复冲击磨损耳板本体，衬套磨损后可直接压出更换，大幅延长属具的整体使用寿命。耳板之间的连接轴套间距、销轴孔径完全匹配徐工XE150-C挖掘机的斗杆端安装尺寸，安装时可直接与原有斗杆、摇杆的销轴孔对齐，不需要现场扩孔、补焊调整，换装时间可控制在半小时以内。整体外形尺寸上，这款栅格斗宽度1255mm，这个宽度适配15吨级挖掘机的作业覆盖范围，不会因为宽度过大导致偏载损伤斗杆结构，也不会因为宽度过小降低单次作业的抓取量；深度1072mm，保证单次抓取物料时的充盈率，避免物料从斗体后侧滑落；高度868mm，匹配主机的卸料高度，不会在举升卸料时与斗杆、动臂发生运动干涉。栅条的弧度设计参考了标准挖斗的挖掘曲线，保证插入料堆时的切入角度合理，降低挖掘阻力，栅条背部焊接有横向加强筋，避免长期受大块物料冲击出现栅条变形、开焊的问题，斗体两侧的侧板采用整板切割成型，边缘焊接耐磨护板，减少侧壁与料堆、边坡摩擦造成的磨损。在焊接工艺设计上，所有承载焊缝都采用全熔透焊接工艺，栅条与耳板、加强筋的连接位置都做了圆角过渡处理，避免应力集中导致焊缝开裂，焊后对整体结构进行去应力处理，减少焊接变形带来的安装尺寸偏差。实际作业中，这款栅格斗相比同容量的标准密闭挖斗重量更轻，

　　在相同主机载荷下可以获得更大的抓取量，同时镂空结构在水下作业时可以大幅降低水阻，减少举升过程中的水流带料问题，在粘性物料作业时，镂空结构也不容易出现粘斗、积料的问题，减少人工清理斗体的频次。设计过程中还考虑了不同工况的适配性，栅条的厚度、间隙可根据实际作业的物料粒径调整，但这款定型产品的100mm间隙是面向通用筛分场景的最优选择，覆盖了绝大多数建筑垃圾分拣、河道清淤、农田捡石、矿山剥离作业的筛分需求，不需要针对单一工况做特殊调整即可直接投入使用。安装边界上，除了连接耳板的销轴尺寸匹配主机外，斗体的最大回转半径也在主机的设计允许范围内，全行程举升、收斗、卸料动作都不会与主机的动臂、斗杆、油缸发生碰撞，作业过程中的受力点完全落在主机属具的设计载荷范围内，不会因为属具受力不合理导致主机液压系统、结构件过载损伤。
