徐工中型挖掘机液压快换连接装置结构

　　在土方施工、市政管线铺设、矿山剥离作业的现场，挖掘机属具的切换效率直接决定单台班作业产出，传统人工销轴换装的方式，单属具更换往往需要两名辅助工人配合大锤、撬棍作业半小时以上，遇到冬季低温销轴冻住、雨季销轴锈蚀的工况，换装耗时还会进一步拉长，甚至出现销轴敲伤作业人员的安全隐患。这套适配徐工XE150-C吨位级挖掘机的液压快换连接装置，就是针对13-16吨级中型挖机的属具快换需求开发的结构，能在不改动挖机原有斗杆、摇杆安装孔位的前提下，实现挖斗、破碎锤、液压剪、松土器、抓木器等多种属具的一分钟内切换，全程驾驶员在驾驶室内操作液压阀即可完成锁止，无需人员下车辅助，大幅压缩非作业等待时间。

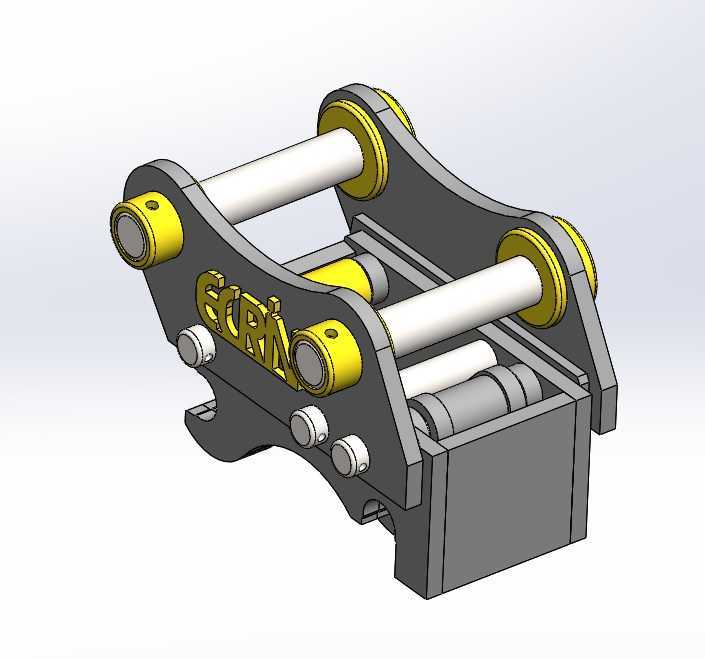

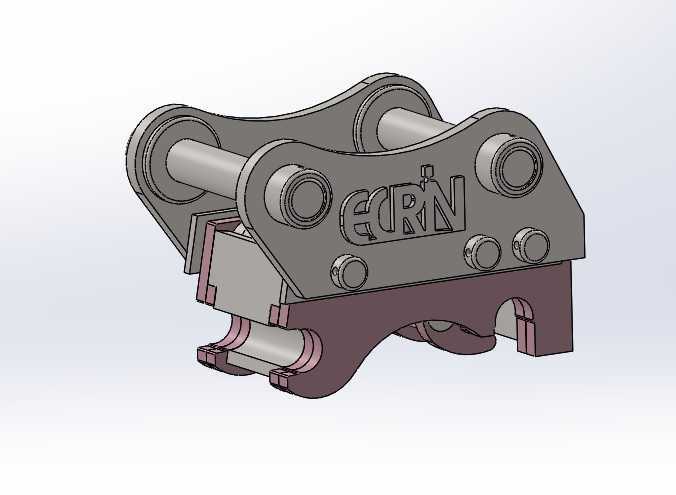

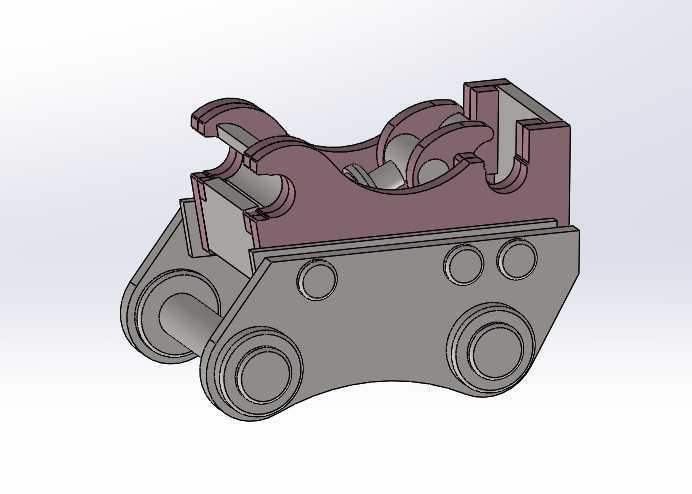

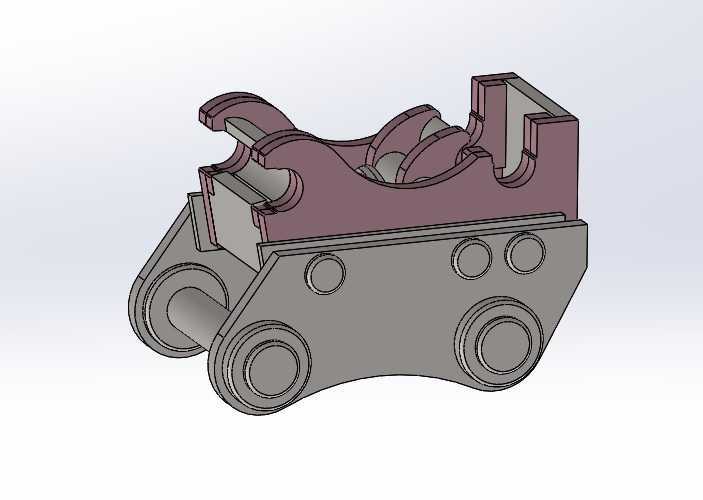

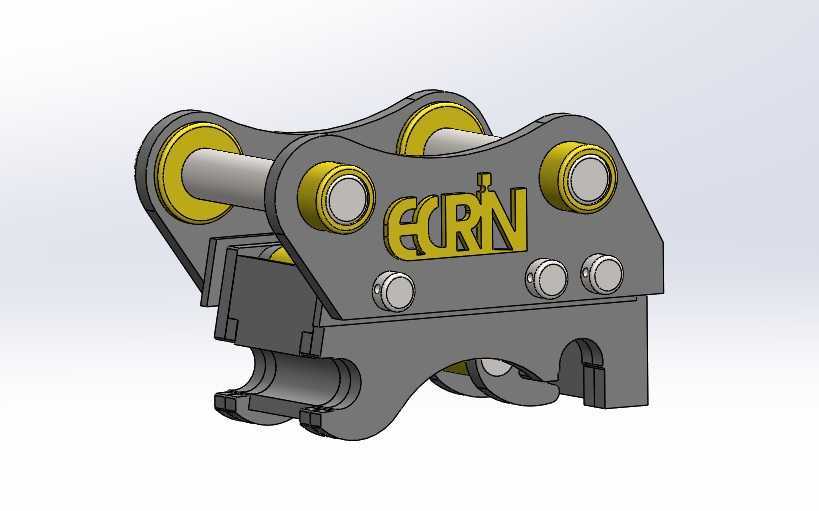

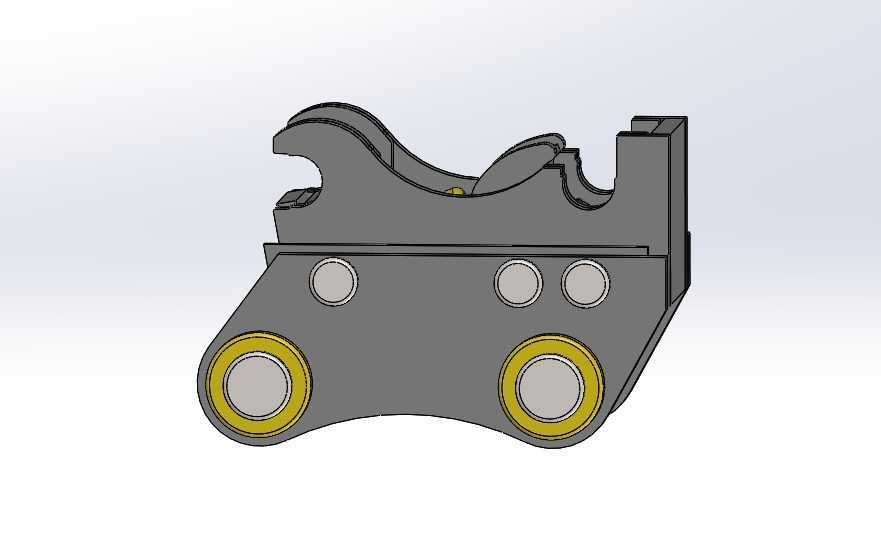

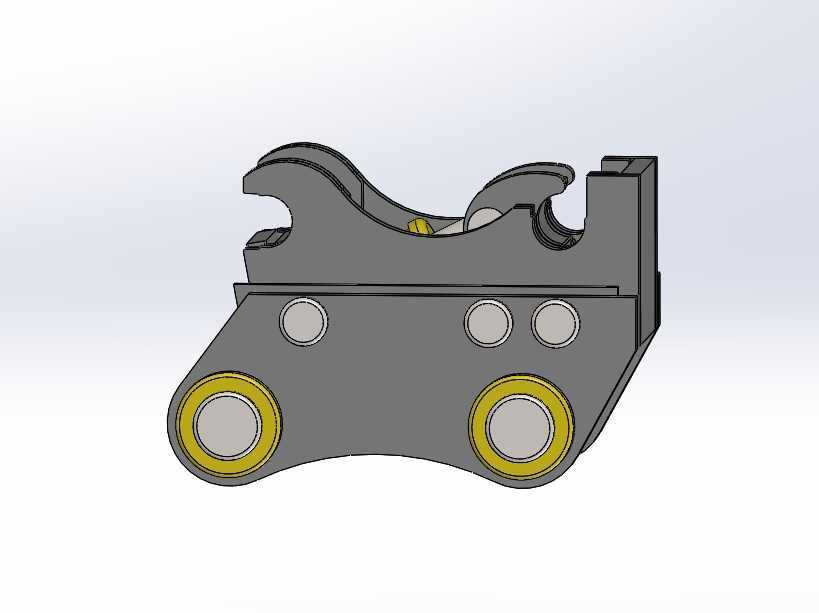

　　从结构设计逻辑来看，这套快换装置采用双保险锁止结构，上部两个同轴铰接孔直接对接挖机斗杆前端的安装销轴与摇杆端的连杆销轴，孔位公差严格匹配15吨级挖机的原厂销轴直径与孔距，安装时无需对挖机原有结构进行焊接、扩孔等改动，直接替换原有挖斗的铰接位置即可完成装配，安装边界完全贴合该吨位挖机的斗杆前端开档尺寸，不会出现安装后与斗杆侧板、连杆发生运动干涉的问题。装置下部的挂钩式卡口对应属具的两个铰接销轴，其中固定卡口先卡入属具前端销轴，液压驱动的活动卡舌在油压作用下伸出，锁止属具后端销轴，同时配套的机械安全锁块会在卡舌到位后自动落入锁止槽，即使出现液压管路爆裂、油压泄放的极端工况，卡舌也不会回缩脱开，避免属具脱落引发的安全事故。

　　接触属具的底部承力部位，直接采用耐磨板作为基体材料，这种材料的布氏硬度能达到450HBW以上，抗冲击磨损性能是普通Q355结构钢的3-4倍，在长期接触砂石、矿料等磨蚀性物料的作业场景下，能大幅降低快换装置本体的磨损速率，减少堆焊修复的频次。液压驱动部分采用挖机自身的先导油压作为动力源，无需额外加装增压泵站，只需要从挖机小臂预留的液压辅助油口引出两根高压油管，接入快换装置的驱动油缸即可，油路接口采用标准球面密封结构，能承受35MPa以上的系统工作压力，避免作业过程中管路渗漏。

　　建模过程中，所有铰接位置都预留了0.2-0.3mm的配合间隙，对应实际加工中的销轴镀铬层厚度、轴套润滑层厚度，避免装配后出现铰接卡滞的问题；活动卡舌的行程经过反复校核，既保证足够的锁止深度，又不会出现卡舌伸出超程顶到属具侧板的问题；装置整体的重心位置经过优化，尽量靠近斗杆铰接点，减少快换装置自身重量对挖机斗杆端挖掘力的损耗，整套装置的自重控制在该吨位挖机额定载具重量范围内，不会因为加装快换导致挖机前端载荷超限。在实际作业场景中，这套快换装置能覆盖15吨级挖机90%以上的常用属具连接需求，不管是土方作业切换挖斗、破碎作业切换破碎锤，还是绿化作业切换抓木器，都能快速完成切换，不需要人工反复拆装销轴，尤其适合多工况交叉的市政作业场景，能让单台挖机的作业适配性大幅提升，减少现场等待属具换装的闲置时间。结构上所有受力部位都做了圆角过渡处理，避免应力集中导致的焊缝开裂、本体断裂问题，铰接孔内预留了润滑脂加注通道，能在日常保养时直接通过黄油嘴向铰接位置注入润滑脂，减少销轴与轴套的干摩擦，延长部件使用寿命。
