管道系统用带柄抱箍式管铰链夹结构

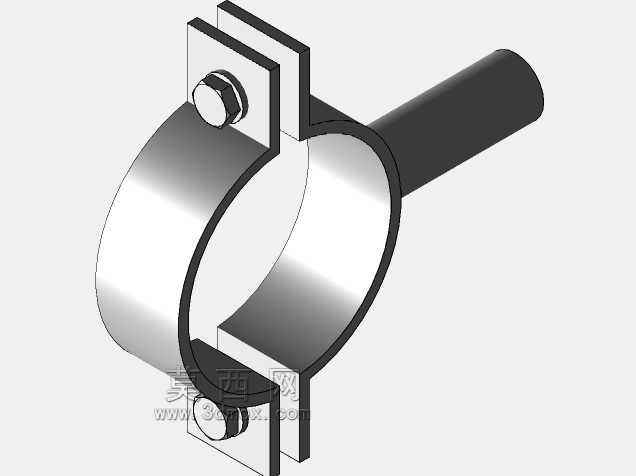

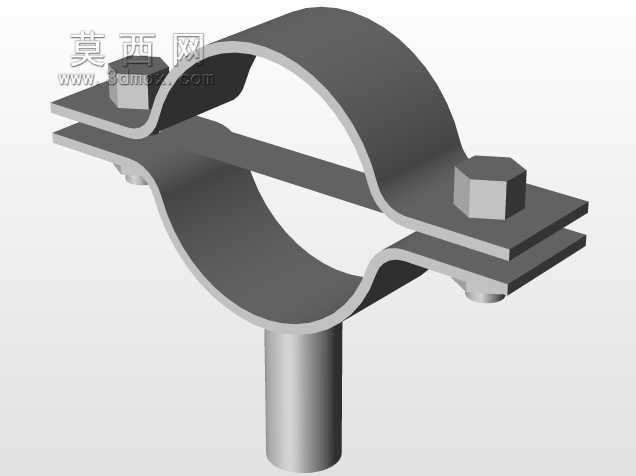

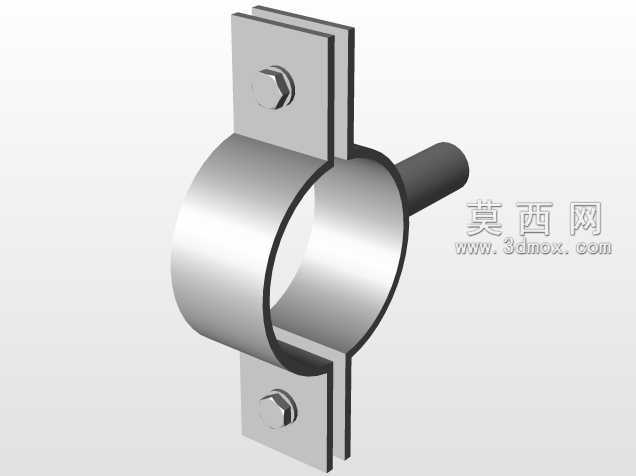

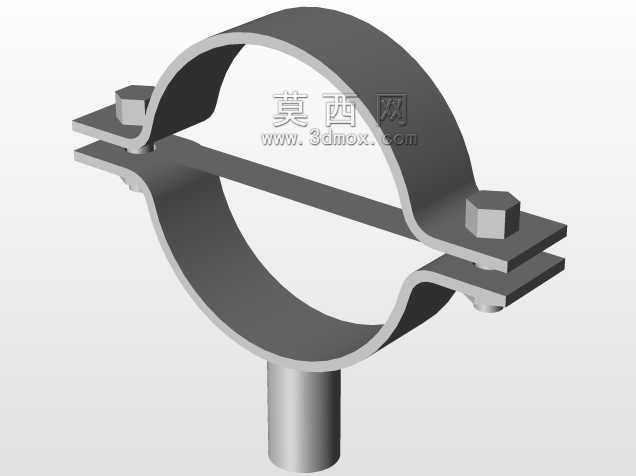

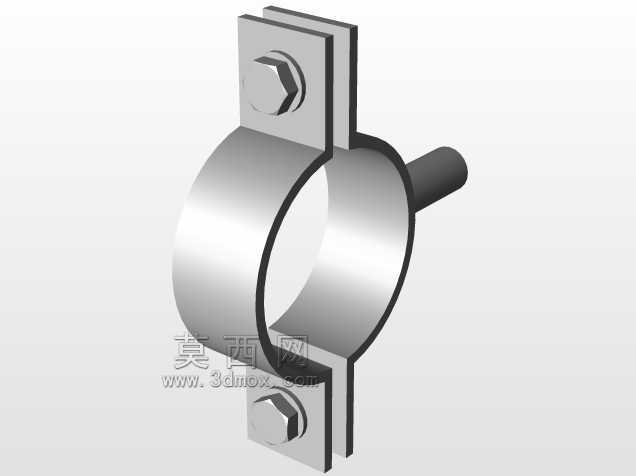

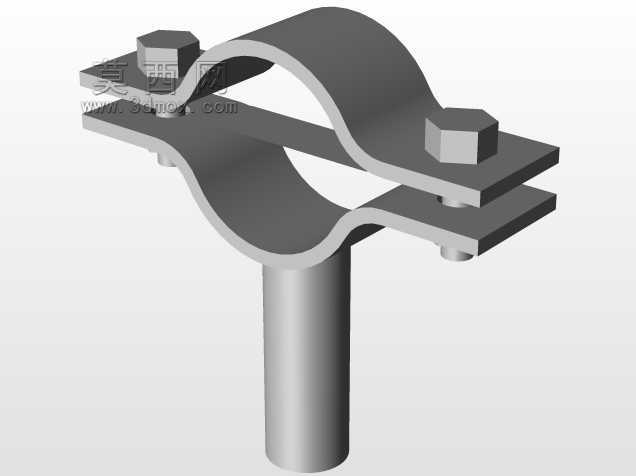

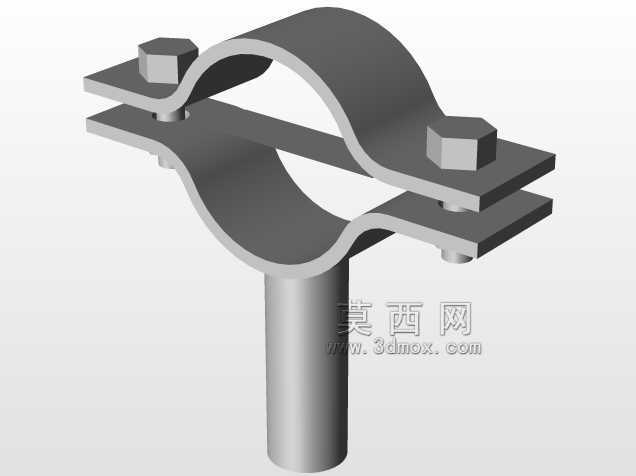

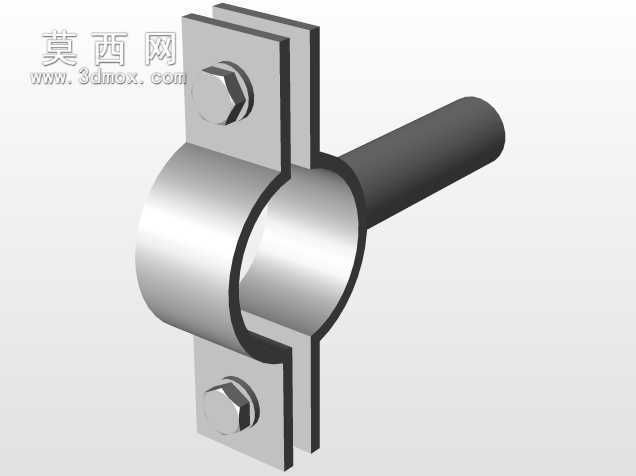

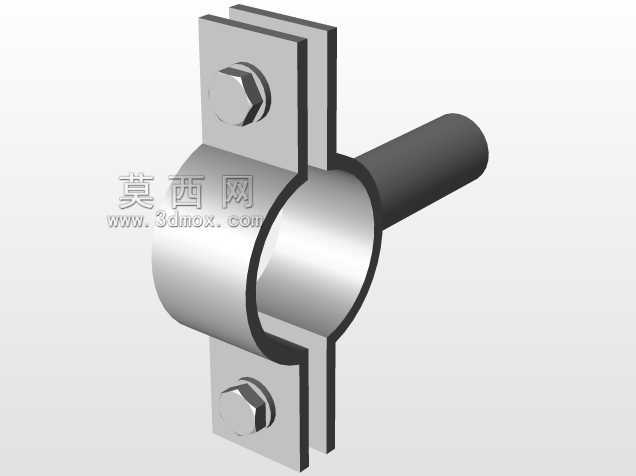

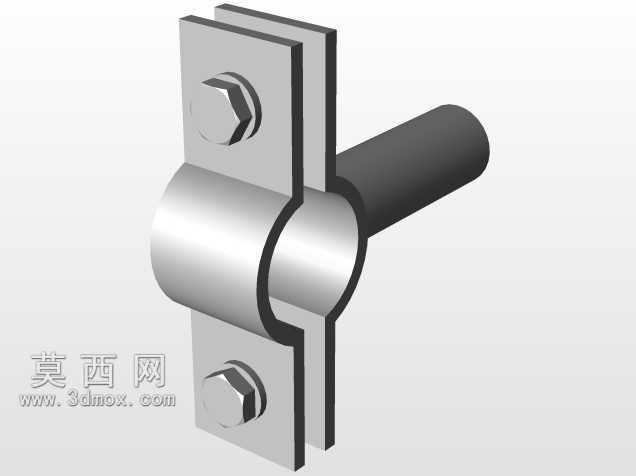

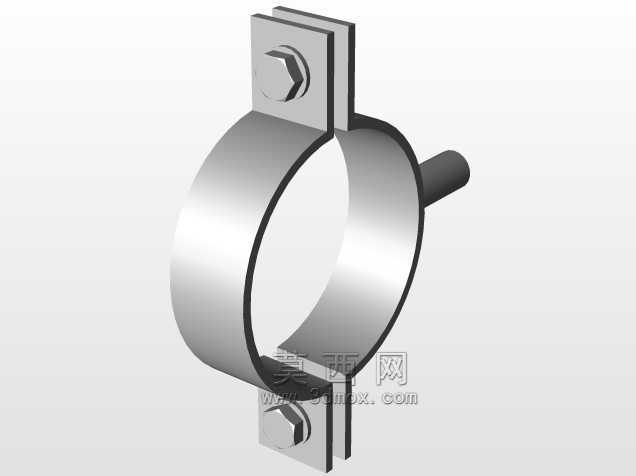

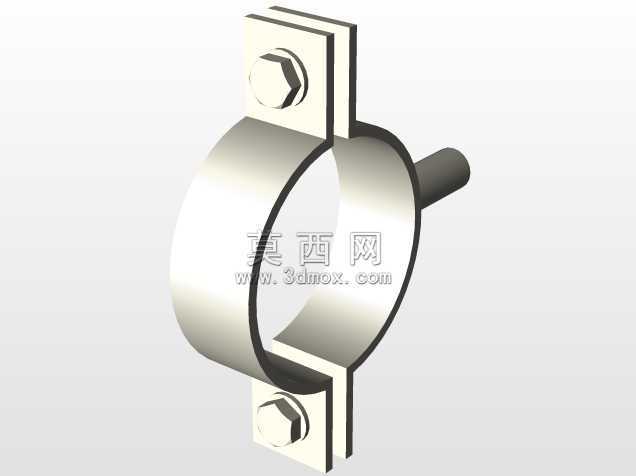

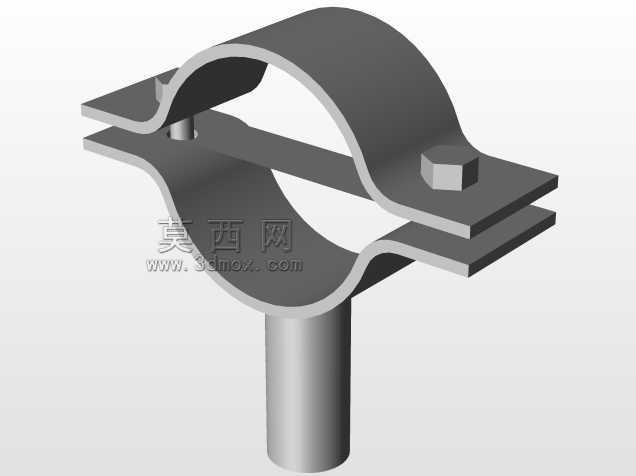

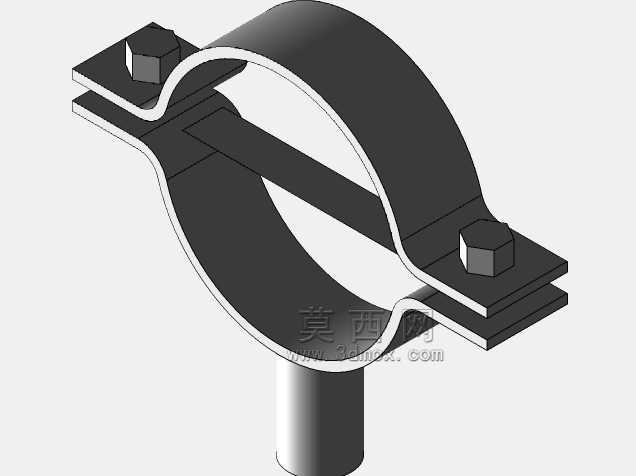

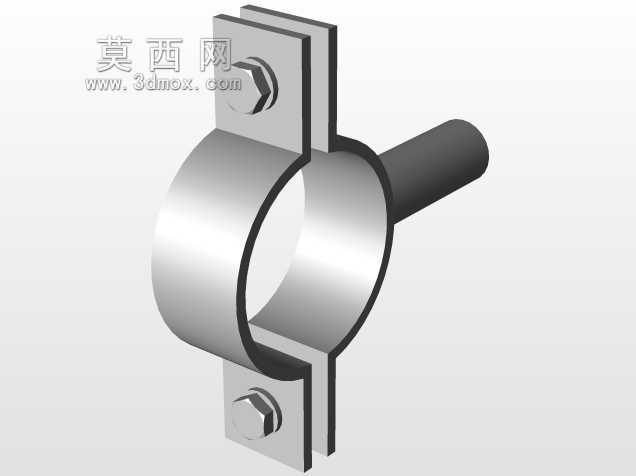

　　在民用给排水、工业流体输送、暖通空调管线、工艺管道布设等现场作业场景中，管线的径向固定与轴向限位一直是管线布设环节的核心需求之一，这类带柄抱箍式管铰链夹，正是针对中小口径金属、硬质非金属管线的固定需求开发的实用结构件。不同于普通对合式管夹需要完全拆分螺栓才能套装管线的操作逻辑，这款管夹采用单侧铰链开合结构，安装时无需将紧固螺栓完全拧下脱出，只需松开一侧螺栓即可将抱箍主体沿铰链侧翻开，直接卡套到已布设完成的管道外壁，大幅降低了已铺管线加装固定件的操作难度，尤其适合管线排布密集、操作空间受限的管廊、设备夹层内的施工作业。从结构功能上看，抱箍主体采用半圆弧对合结构，内侧圆弧面与目标管道外径做匹配公差设计，

　　抱紧后可实现与管道外壁的大面积贴合，避免局部应力集中造成的管道外壁压损，同时足够的接触面积也能提升抱紧摩擦力，防止管道在受轴向推力、流体振动时出现窜动。抱箍单侧延伸出的带安装孔柄脚，是整个管夹的承载受力部位，柄脚与抱箍本体采用一体化折弯成型结构，不存在焊接拼接的应力薄弱点，柄脚上的安装孔可适配膨胀螺栓、机螺钉等常见紧固件，直接将管夹固定在墙面、支架、设备壳体等安装基面上，实现管道与安装基础的刚性连接。设计过程中，首先需要根据适配的管道公称外径确定抱箍的内圆弧直径，预留合理的安装间隙，既保证抱箍可以顺利套装到管道外壁，又要避免间隙过大导致抱紧后出现松动、偏心问题。抱箍的两个连接耳片需要做平行度公差控制，确保螺栓穿装后不会出现别劲问题，

　　螺栓孔与螺栓之间采用间隙配合，方便现场安装时快速对位。铰链侧的连接结构采用翻边卷合的铰接形式，无需额外的铰接销轴零件，依靠板材自身折弯形成铰接转轴，既减少了零件数量，也避免了销轴脱落导致的抱箍散架风险，铰接部位的转动间隙经过合理控制，开合过程顺畅无卡滞，同时不会出现过大的旷量影响抱箍的对合精度。安装边界方面，需要明确抱箍抱紧管道后，从管道中心到安装基面的垂直距离，也就是管中心安装高度，这个尺寸直接决定了管线布设时的标高定位，现场施工时需要根据这个尺寸提前规划支架或安装孔的布设位置，避免出现管线标高偏差。抱箍开合侧的螺栓拧紧力矩需要做明确限定，力矩过小无法提供足够的抱紧力，管道容易出现滑动；力矩过大则会导致抱箍板材变形，

　　甚至压伤薄壁管道，尤其是针对PVC、PPR等非金属薄壁管道，还可以在抱箍内侧加装橡胶垫层来缓冲压力，进一步保护管道外壁。柄脚部位的安装孔中心到抱箍圆弧最外侧的水平距离，决定了安装时需要预留的操作空间，在密集管线排布时，需要根据这个尺寸预留足够的扳手操作空间，避免相邻管线干涉导致螺栓无法拧紧。在实际工况中，这类管夹不仅要承受管道自身的重量，还要承受管道内流体流动产生的振动、温度变化带来的管道伸缩应力，因此抱箍板材的厚度需要根据承载的管道重量、管径大小做匹配选型，大管径、重载荷工况下需要选用更厚的板材，同时提升螺栓的强度等级，保证长期使用过程中不会出现抱箍变形、螺栓断裂的问题。不同于焊接式管道固定件，这种铰链式管夹属于可拆卸结构，后期管线维护、更换时只需松开螺栓即可打开抱箍，无需切割破坏原有固定结构，大幅降低了后期运维的成本。在三维建模过程中，需要重点还原铰接部位的转动配合关系，验证开合过程中是否存在结构干涉，同时校核抱箍抱紧状态下的耳片平行度、螺栓孔同轴度，确保模型导出的工程图可以直接指导生产加工，所有折弯部位的圆角半径需要符合板材折弯的工艺要求，避免出现折弯开裂的工艺问题。
