蒸汽系统DN40法兰式浮子疏水捕集结构

　　在工业蒸汽输送与换热系统的管路布局中，冷凝水的及时排出是保障换热效率、避免管路水击、延长设备使用寿命的核心环节，这款DN40规格的浮子式捕集疏水结构，正是针对公称通径40mm的中低压蒸汽管路场景设计的专用管路部件，常见于化工生产换热机组、厂区集中蒸汽供暖管线、食品加工灭菌设备、制药行业蒸汽工艺管路等场景的冷凝水排放点位。从实际使用逻辑来看，该部件安装在蒸汽管路的低位易积液段、换热设备的冷凝水出口端，依靠内部浮子的浮力感应液位变化，自动完成阀门启闭动作，在阻断蒸汽泄漏的前提下，持续将管路内积聚的冷凝水排出系统，同时还能捕集随蒸汽流动夹带的细小液滴，减少下游管路的带液率，避免高速汽流夹带液滴冲刷管壁造成的冲蚀损伤。

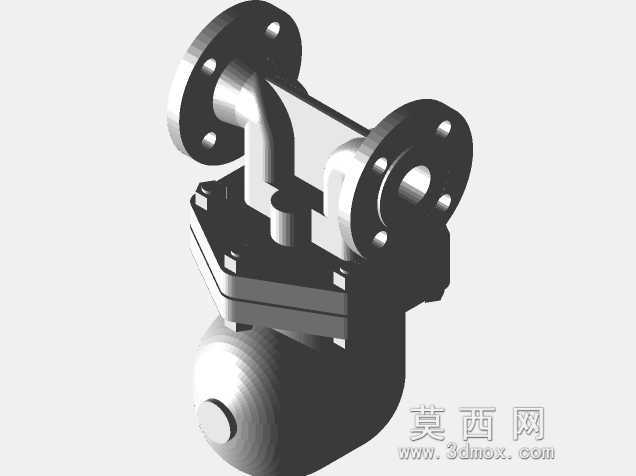

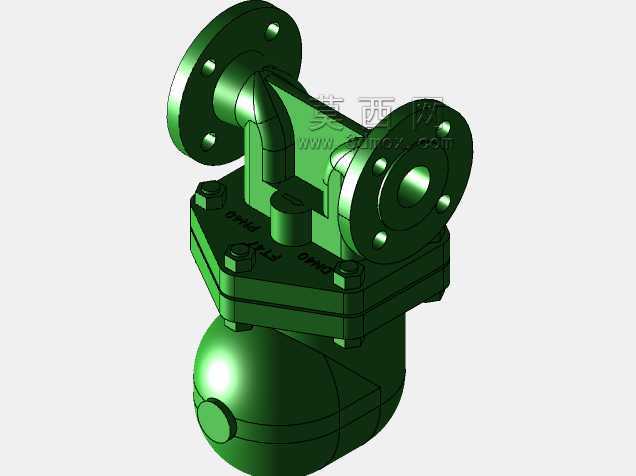

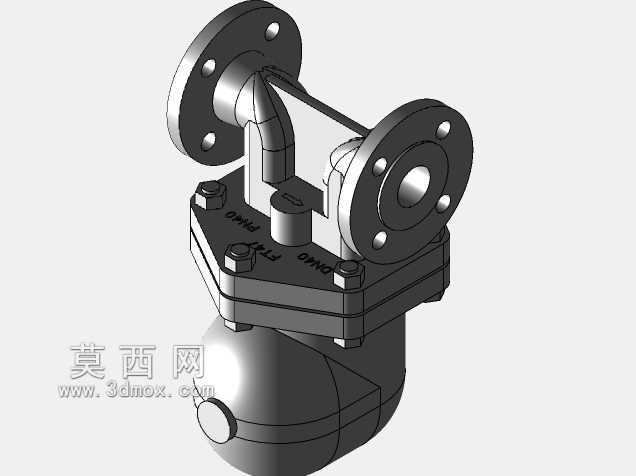

　　从结构设计思路上，这款部件采用了双法兰对接的安装接口，两个法兰接口呈直角布局，适配管路90度转向处的安装需求，无需额外加装弯头即可完成管路衔接，减少了管路的连接焊点与泄漏风险点。下部的球形腔体是浮子组件的安装腔室，足够的腔体容积可以缓冲冷凝水的瞬时流量波动，避免负荷波动时阀门出现频繁启闭的跳动工况，延长内部密封副的使用寿命。上部的杠杆传动结构将浮子的上下位移转化为阀芯的启闭动作，通过杠杆力矩放大浮子的浮力驱动力，保证阀芯在较低液位差下即可获得足够的密封压紧力，避免蒸汽从排水口泄漏。整个壳体采用等强度壁厚设计，法兰连接处的加厚凸台可以承受螺栓锁紧时的局部压应力，避免法兰面变形导致的密封失效，腔体过渡位置均采用圆角顺滑过渡，减少应力集中的同时，也避免了腔体内部的积液死角，防止长期使用时杂质沉积卡滞浮子动作。

　　从安装边界与尺寸适配角度，该部件的法兰连接尺寸符合DN40公称通径的管路法兰标准，对接时无需额外加工过渡连接件，可直接与同规格的管路法兰配对安装。安装时需保证腔体的垂直垂直度，让内部浮子可以在重力作用下自由上下动作，倾斜安装会导致浮子卡滞、杠杆传动受力偏移，进而引发阀门漏汽或者排水不畅的问题。部件的整体安装高度与横向伸出尺寸适配常规工业管路的支吊架间距，安装后不会对管路的承重布局造成额外负担，进出口的流道设计采用渐扩渐缩的顺滑过渡，减少蒸汽流经时的局部阻力损失，降低管路的整体压损。在实际选型适配时，需要匹配管路的工作压力等级，该结构的浮子配重与阀芯弹簧力是对应额定压力区间调校的，超压工况下会出现浮子无法浮起、排水不畅的问题，压力过低则会出现阀门无法完全关闭、蒸汽泄漏的情况。日常运维中，该结构的下部腔体预留了检修排污的螺塞位置，无需将整个部件从管路上拆下，即可排空腔体内的积垢与杂质，定期清理可以避免杂质卡滞浮子传动机构，保障设备长期运行的可靠性。不同于热动力式、热静力式的疏水结构，这种浮子式的机械疏水结构对冷凝水的液位感应更加直接，不受管路温度变化的滞后影响，启停阶段即可快速排出系统内的初始冷凝水，非常适合负荷波动较大、对换热效率要求较高的蒸汽工艺场景，能够有效减少蒸汽的无效损耗，提升整个蒸汽系统的运行经济性。
