法兰连接式蒸汽系统DN20疏水阀结构

　　在蒸汽供热、工业蒸汽输送管网以及各类用汽生产设备的配套管路中，冷凝水的及时排出是保障系统换热效率、避免水击故障、延长管路与设备使用寿命的核心环节，这款DN20规格的疏水阀正是针对小口径蒸汽支路设计的专用阻汽排水部件。从实际工程应用场景来看，该规格疏水阀多用于换热站分支管路、小型反应釜夹套蒸汽回路、烘干设备蒸汽供汽支路、暖通空调蒸汽盘管末端等通径较小的蒸汽管段，适配公称通径20mm的管路系统，承担自动识别汽液两相、排出冷凝水同时阻挡新鲜蒸汽泄漏的核心功能。

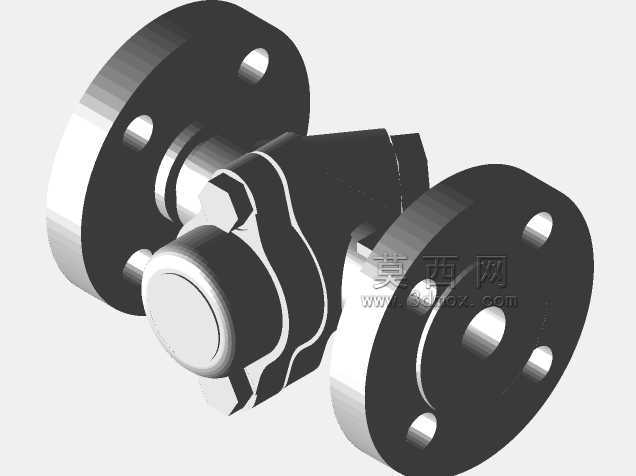

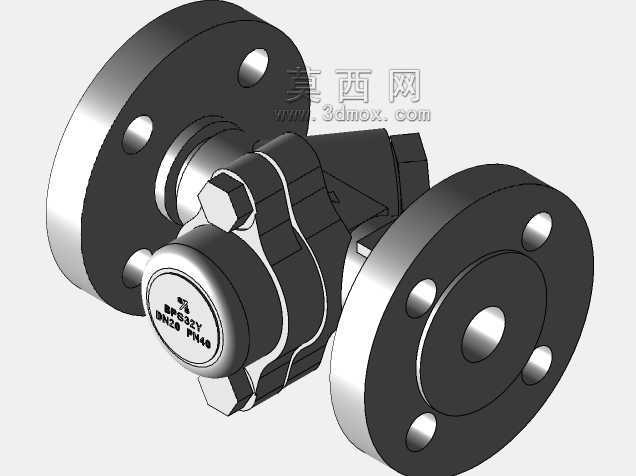

　　从结构设计思路来看，这款疏水阀采用法兰连接形式，两端法兰均设置四个均布螺栓孔，安装时可直接与同通径的管路法兰通过螺栓紧固，密封面贴合后能承受PN40等级的管路压力，适配中低压蒸汽输送场景的压力要求。整体结构采用分体式阀盖与阀体设计，通过周向均布的螺栓实现阀腔密封，这种设计一方面便于后期拆解检修内部启闭构件，另一方面在铸造加工阶段可降低复杂内腔的成型难度，提升铸件良品率。阀体侧面的端盖结构集成了热敏感元件的安装腔，可根据不同工况选配对应的热静力或热动力启闭组件，实现不同温度阈值下的启闭动作，保障在设备启动阶段快速排出低温空气与初始冷凝水，正常运行阶段只排水不漏汽，在系统负荷波动时也能稳定响应，避免蒸汽直排造成的能源浪费。

　　从安装边界与外形尺寸来看，两端法兰的密封面外径、螺栓孔中心距均符合对应通径与压力等级的管路法兰标准，安装时无需额外加工过渡连接件，直接匹配标准法兰即可完成装配。整体结构的轴向长度控制在小口径支路的安装预留空间范围内，不会在紧凑的管廊或设备旁造成安装干涉，阀体下部的结构轮廓避开了管路支架的常见安装位置，现场布管时可灵活选择水平或特定角度安装，适配不同走向的支路布局。

　　从功能特性层面来看，该疏水阀的内部流道经过流线型优化，冷凝水进入阀腔后可顺畅流向启闭组件位置，避免杂质在腔体内沉积造成卡堵，法兰端面的密封结构采用金属硬密封配合，在蒸汽系统的高温工况下不会出现密封件老化失效的问题，长期运行的密封可靠性更高。阀体外表面的结构加强筋在不额外增加整体重量的前提下，提升了阀体承受管路压力波动的结构强度，即使出现短时水击冲击，也能避免阀体开裂变形。在设备选型阶段，这款DN20疏水阀的结构参数可直接匹配常规小流量蒸汽支路的冷凝水排放量要求，三维建模过程中完整还原了法兰螺栓孔位置、阀体外部轮廓、连接紧固件的相对位置，可直接用于管路装配的干涉检查、安装空间模拟，也可作为蒸汽系统BIM建模、管路预制加工的参考依据，帮助设计人员在方案阶段提前确认安装位置的预留尺寸是否合理，避免现场安装时出现与相邻管路、支架、设备外壳的碰撞问题。对于结构设计从业者而言，该模型完整呈现了中低压小口径法兰式疏水阀的典型外部结构特征，可作为同类型阀门产品结构优化、改型设计的参考蓝本，理解分体式阀体的连接逻辑、法兰连接的尺寸匹配关系，以及蒸汽类阀门在结构设计中需要兼顾的密封可靠性、安装便捷性、工况适应性等核心设计要点。
