DIN912标准内六角圆柱头螺钉三维设计

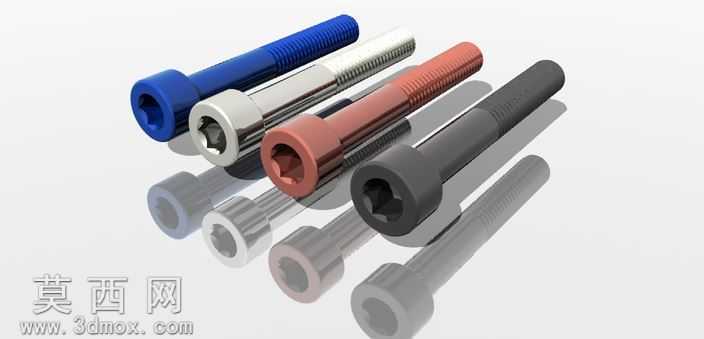

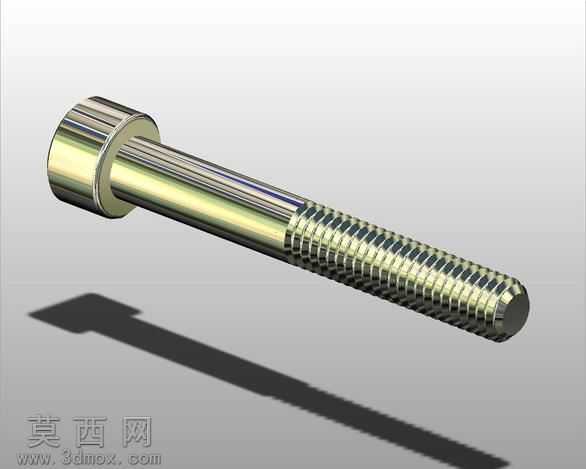

本作品为符合DIN912标准的M6x50mm规格内六角圆柱头螺钉三维模型，建模过程严格遵循德标紧固件的尺寸公差要求，首先通过草图绘制螺钉头部的内六角驱动特征、圆柱头外轮廓截面，采用旋转凸台命令生成螺钉头部基体，再绘制螺杆部分的截面轮廓，通过拉伸生成螺杆基础实体，随后按照标准螺纹参数绘制螺旋线路径，以三角形牙型截面沿路径扫描切除生成完整的外螺纹结构，保证螺纹牙型角、螺距、大径小径尺寸完全符合DIN912的规范要求。模型完成基础建模后，对所有棱边按照实际生产工艺添加了合理的倒角与圆角特征，还原真实紧固件的加工细节，避免尖锐棱角不符合实际生产逻辑的问题。材质渲染阶段，分别制作了四种常用表面处理的材质效果：蓝色镀锌钝化材质调整了金属基底的粗糙度参数，添加了淡蓝色的镀层反射效果，还原镀锌螺钉的外观质感；亮面不锈钢材质调高了金属反射强度与高光清晰度，模拟抛光不锈钢螺钉的光亮表面；彩色阳极氧化材质调整了基底金属的漫反射颜色为红铜色调，添加了阳极氧化层特有的半哑光质感，还原铝合金阳极氧化螺钉的外观；黑色发黑处理材质降低了金属反射率，添加了细微的表面颗粒质感，模拟碳钢发黑螺钉的哑光黑外观。场景搭建上采用了柔和的影棚布光，主光源从侧上方打光突出螺钉头部内六角的结构特征与螺杆螺纹的层次感，添加了底部反光板模拟光滑台面的反射效果，搭配柔和的环境光避免暗部死黑，充分展现不同表面处理螺钉的材质差异与结构细节。模型结构完整还原了内六角圆柱头螺钉的全部特征，包括头部的内六角驱动槽、圆柱头与螺杆的过渡圆角、螺杆末端的倒角、全螺纹段的牙型细节，可直接用于机械装配仿真、产品渲染展示、紧固件选型参考等场景，不同材质的预设也方便用户根据自身设计需求快速调用，适配不同的装配场景视觉需求。建模过程中对螺纹特征进行了优化处理，在保证牙型外观准确的前提下控制了模型的面数，避免过多三角面导致装配时卡顿，同时保留了关键尺寸的参数化特征，方便用户根据需求调整螺钉长度、规格等参数，适配不同的设计使用场景。
