U型双立柱安装固定导师柄结构设计

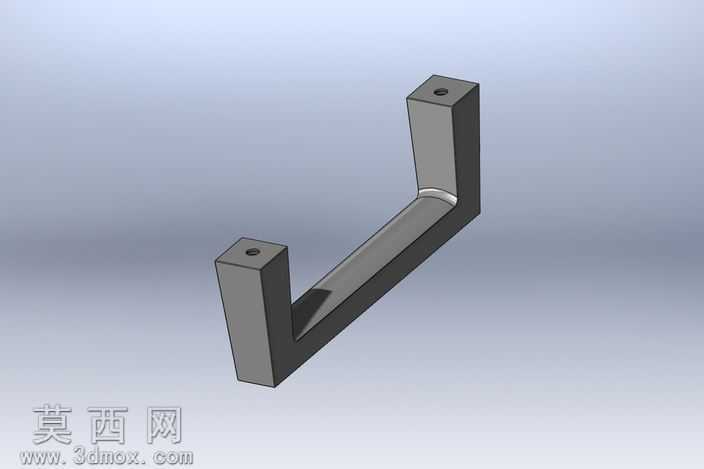

本作品为U型双立柱式导师柄结构，采用三维建模软件完成全参数化设计，建模过程中以对称基准面为核心定位参考，先绘制底部连接横梁的截面草图，通过拉伸凸台命令生成横梁基体，再分别在横梁两端绘制立柱截面轮廓，沿垂直于横梁的方向拉伸生成两侧立柱结构，保证两侧立柱的高度、截面尺寸完全一致，整体结构呈现规整的U型形态。建模阶段对两端立柱顶端的安装孔位做了精准定位，采用异型孔向导命令生成标准安装孔，孔位与立柱端面保持同心，确保后续安装时的同轴度要求，同时对立柱与横梁的连接位置做了圆角过渡处理，避免应力集中问题，提升结构的受力性能。材质配置上选用哑光金属材质模拟实际钢制配件的质感，通过调整材质的粗糙度、反射率参数，还原金属配件表面的细微磨砂效果，渲染阶段采用柔和的环境光源，搭配浅灰色渐变背景，从斜等测视角呈现模型的整体结构，清晰展示横梁的连接形态、立柱的高度比例以及顶端安装孔的位置细节，让观看者可以直观了解结构的整体布局。设计思路上充分考虑该部件的安装使用场景，两侧立柱的端面预留安装孔用于与外部设备固定，底部横梁作为连接承载结构，既保证了两个立柱的位置精度，又可以承担一定的连接支撑作用，整体结构简洁规整，没有多余的冗余特征，所有尺寸参数均按照实际使用需求设置，各部分壁厚均匀，符合五金配件的加工工艺要求，既可以作为独立的固定连接件使用，也可以作为整套设备的配套安装手柄部件，适配多种需要双侧固定支撑的安装场景。建模过程中对所有特征做了参数化关联，后续如果需要调整立柱高度、横梁长度或者安装孔尺寸，只需要修改对应草图的参数数值即可完成整体模型的更新，无需重新绘制特征，大幅提升了模型的可编辑性，能够适配不同规格的安装需求。
