内啮合行星轮组传动结构设计

项目分类:齿轮 发布时间:2021-11-08 ID:371924

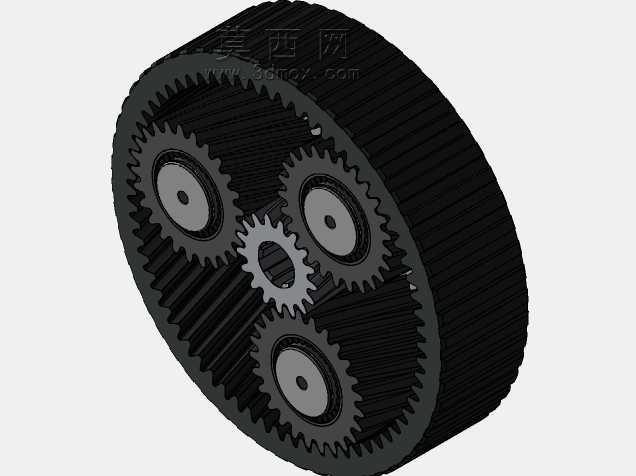

  • 内啮合行星轮组传动结构设计

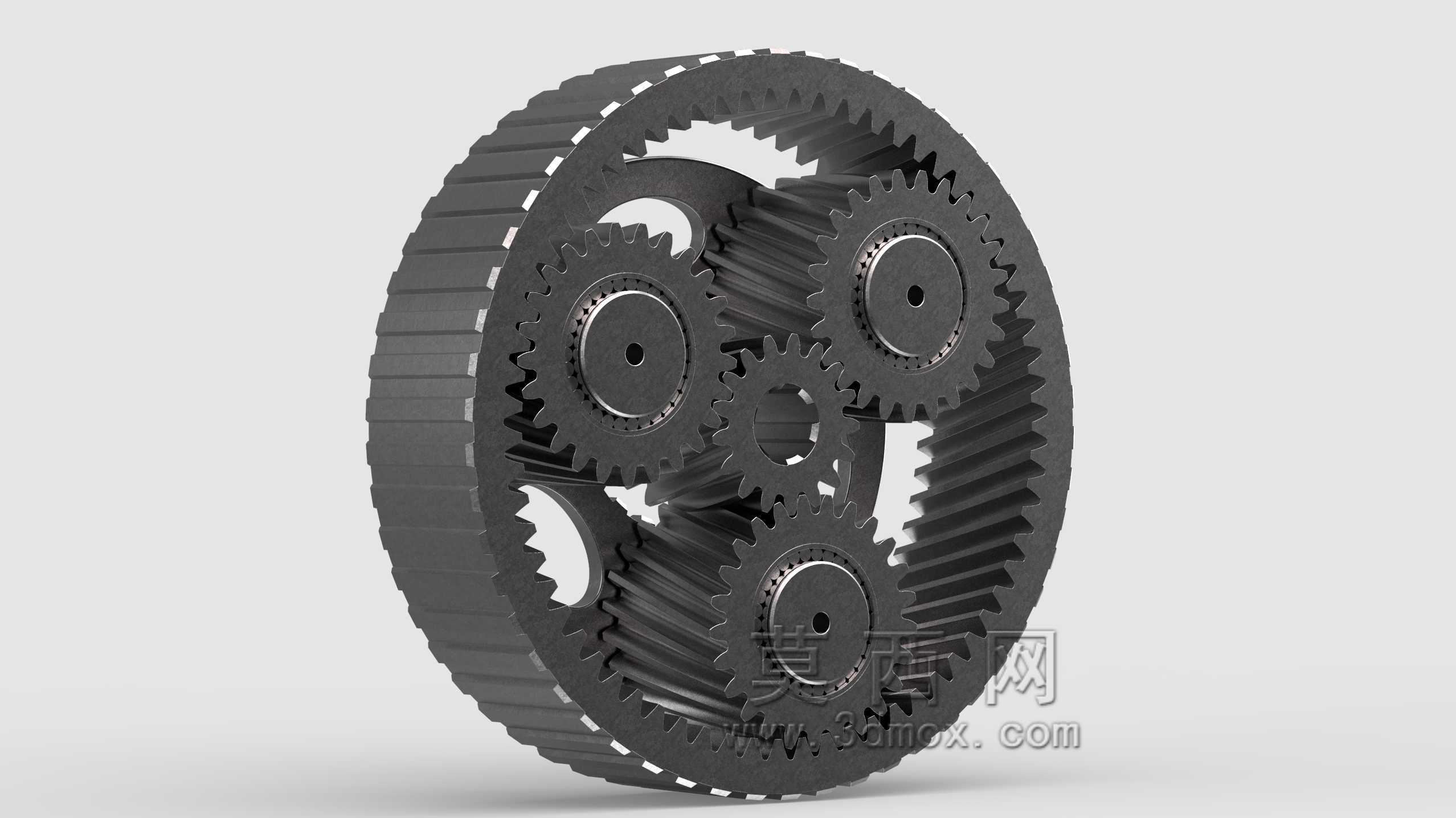

  • 内啮合行星轮组传动结构设计

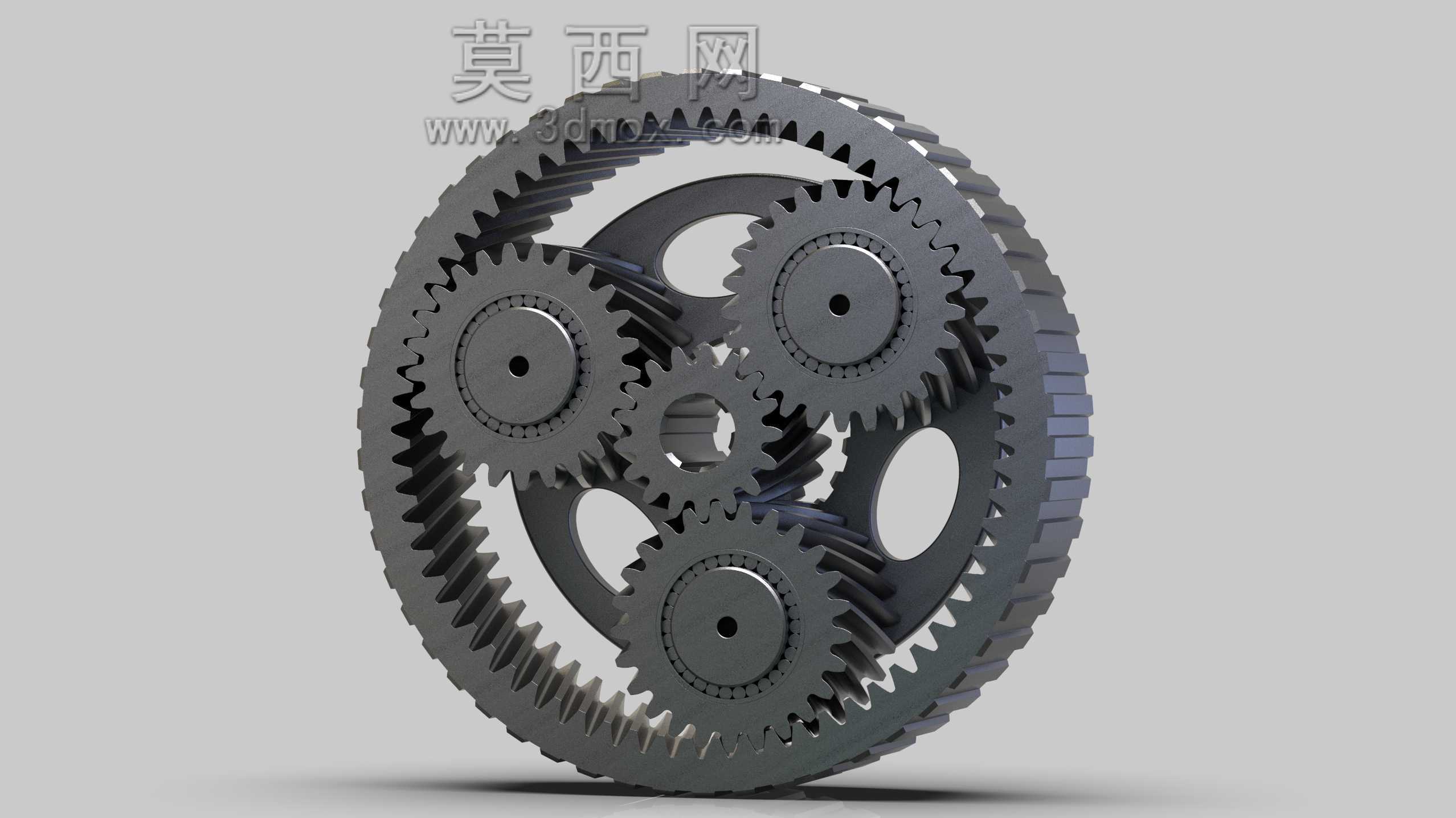

  • 内啮合行星轮组传动结构设计

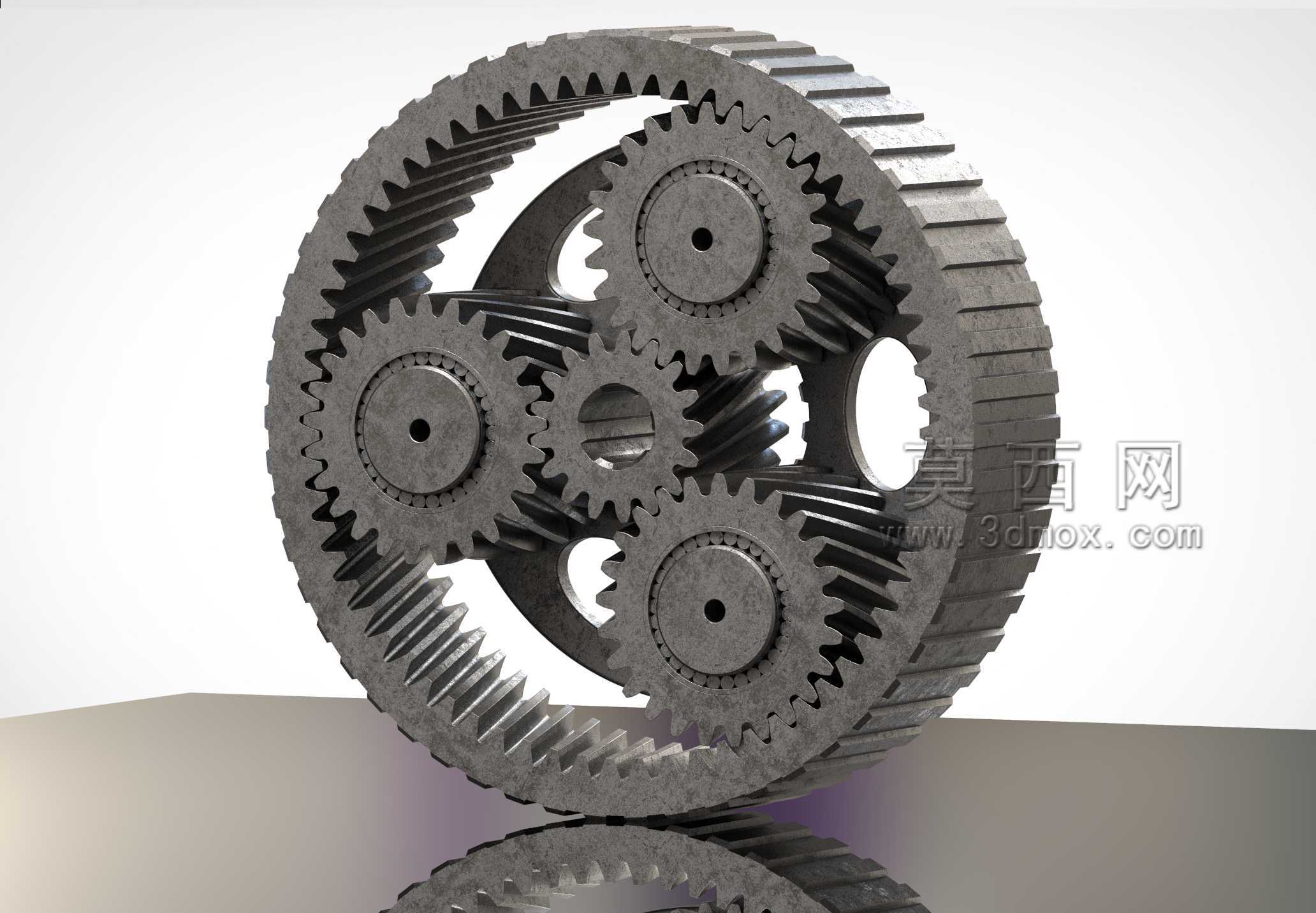

  • 内啮合行星轮组传动结构设计

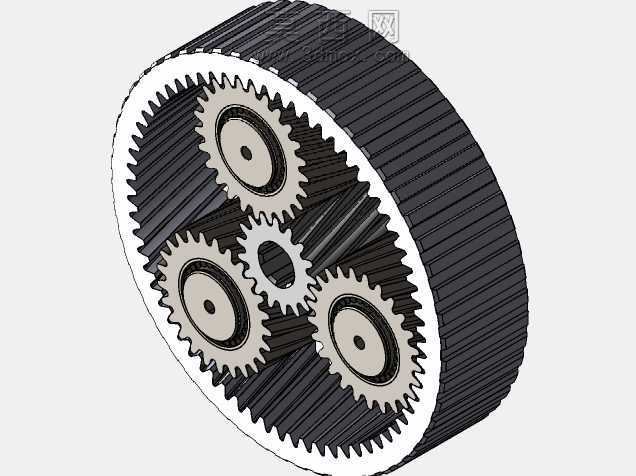

  • 内啮合行星轮组传动结构设计

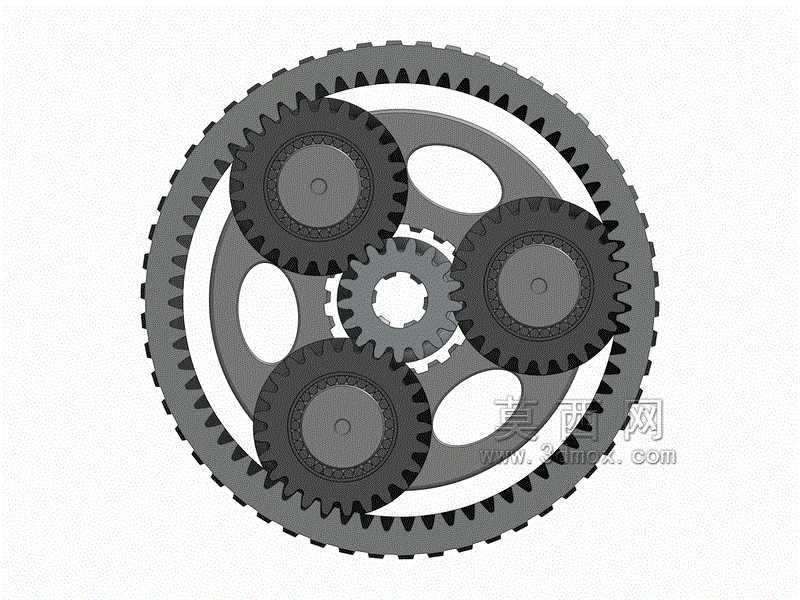

  • 内啮合行星轮组传动结构设计

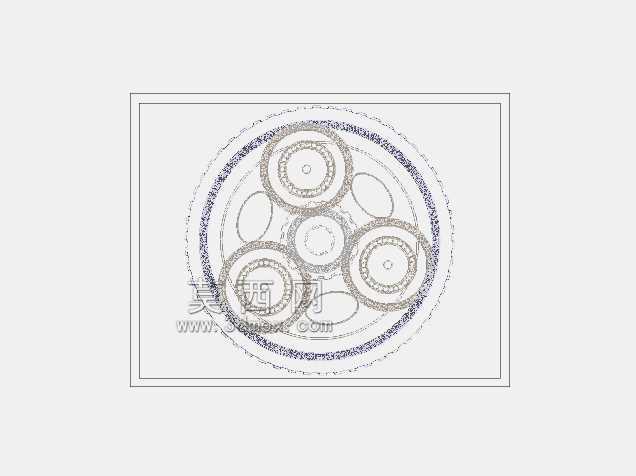

  • 内啮合行星轮组传动结构设计

  这套行星轮系结构在常规重载传动场景里的适配性很强,做结构设计的时候首先要考虑的就是安装边界的约束,内齿圈作为整个轮系的固定承载构件,外圆的安装止口尺寸要和设备壳体的定位槽严格匹配,止口的配合公差一般选H7/js6,既保证装配时的导向顺畅,又能避免运行过程中内齿圈出现径向窜动。内齿圈的齿宽设计要比行星轮的齿宽大出2到3毫米,这个余量是为了补偿加工和装配时的轴向累计误差,防止轮齿啮合时出现端面偏载,导致局部齿面应力集中过早失效。

  四个行星轮沿太阳轮周向均布的布局,是经过载荷分配计算确定的,相比常规三个行星轮的布局,这种结构能把单齿承受的最大接触应力降低近两成,适合在输入扭矩波动较大的工况下使用,比如工程机械的行走驱动、风电增速箱的低速级,还有工业机器人关节的减速单元里,这种多行星轮的结构能在有限的径向尺寸里实现更大的传动比,同时保证传动效率维持在97%以上。设计行星轮的时候,行星轮的内孔和行星轴的配合要选过渡配合,配合面的粗糙度要控制在Ra1.6以下,行星轴的两端要做定位卡槽,用卡簧限制行星轮的轴向窜动,同时行星轮和行星架之间要预留0.5到1毫米的轴向间隙,避免热胀冷缩的时候轮组出现卡滞。

  太阳轮作为动力输入构件,输入端的轴伸要做标准的平键槽,键槽的对称度公差要控制在0.02毫米以内,保证动力输入时的同轴度,减少运转时的不平衡振动。整个轮系的啮合侧隙要根据运行温度调整,常温工况下侧隙控制在0.1到0.2毫米之间,如果是在低温环境下使用的设备,侧隙要适当放大到0.25到0.3毫米,防止低温下材料收缩导致轮齿卡死。齿形修缘是这套结构设计里不能忽略的细节,每个轮齿的齿顶和齿端都要做0.2到0.3毫米的修缘处理,能有效降低轮齿啮入啮出时的冲击载荷,减少运行过程中的传动噪音,尤其是在转速超过1500转每分钟的工况下,修缘后的轮齿能把啮合噪音降低5到8分贝。

  行星架的输出端连接结构要根据配套设备的需求设计,常见的有法兰连接和花键连接两种形式,法兰连接的螺栓孔分布圆要和被驱动构件的安装孔完全匹配,螺栓的强度等级不低于8.8级,保证大扭矩输出时的连接可靠性;花键连接的话要选渐开线花键,齿侧配合选间隙配合,方便装配时的对中。整个轮系组装完成后,要保证转动灵活无卡滞,手动转动输入轴的时候,输出端的转动阻力要均匀,没有忽松忽紧的情况,空载跑合的时候,轴承部位的温升不能超过40摄氏度,齿面的接触斑点要沿齿高方向不小于40%,沿齿长方向不小于50%,这样才能保证长期运行的可靠性。

  在润滑设计上,这套行星轮系适合采用飞溅润滑的方式,壳体内的润滑油位要没过最下方行星轮的三分之一齿高,既保证啮合面的充分润滑,又不会因为油液搅动造成过大的功率损耗。如果是立式安装的场景,要在行星架的上部加装挡油盘,防止润滑油全部流到壳体下部,导致上部的行星轮和轴承润滑不足。密封结构的设计要根据应用场景调整,普通工业场景用丁腈橡胶的骨架油封就可以满足需求,如果是在有腐蚀性介质或者高温的工况下,要换成氟橡胶材质的油封,同时在油封外侧加装防尘圈,避免外界的粉尘杂质进入啮合区域,造成齿面的磨粒磨损。
