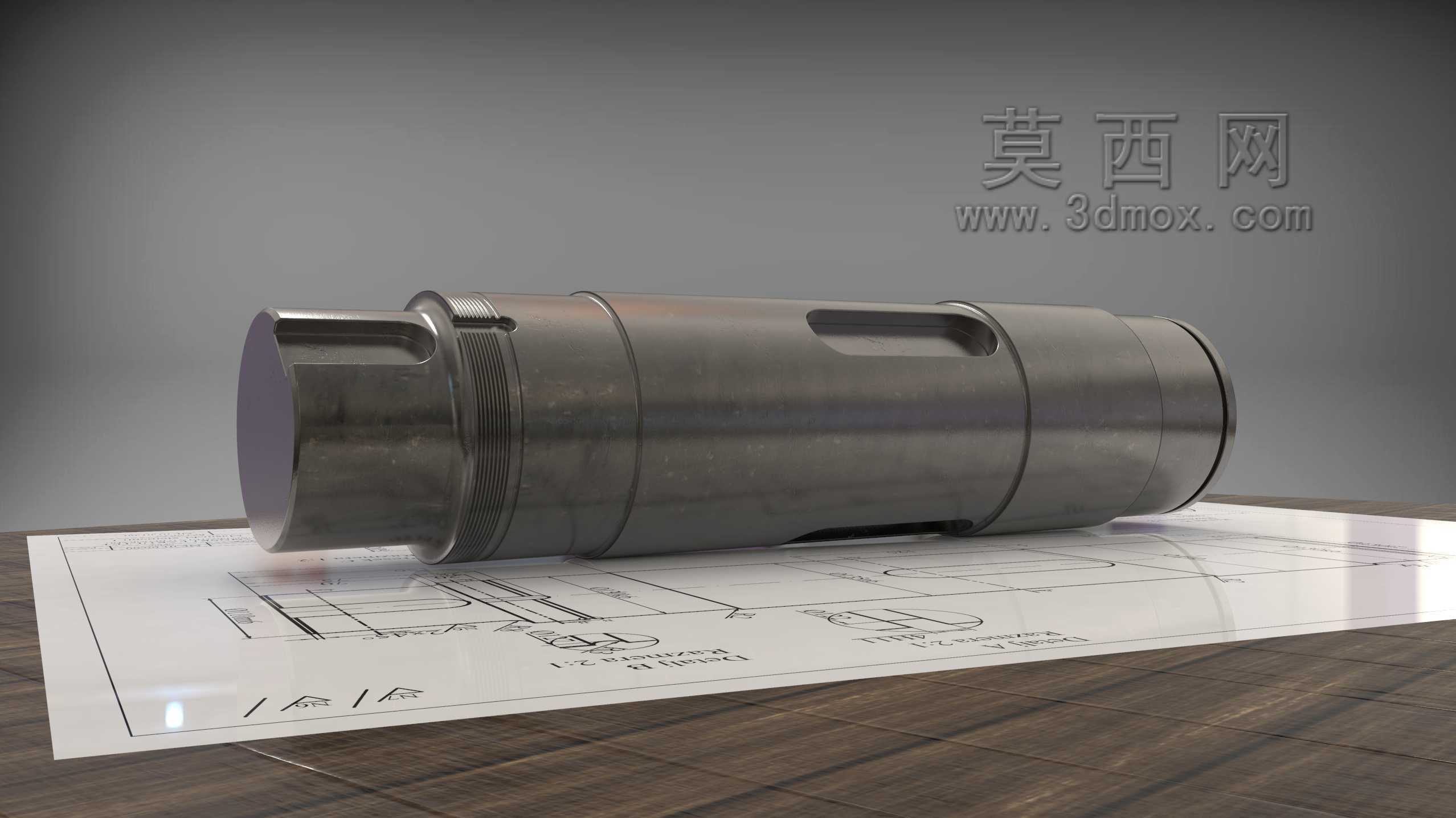

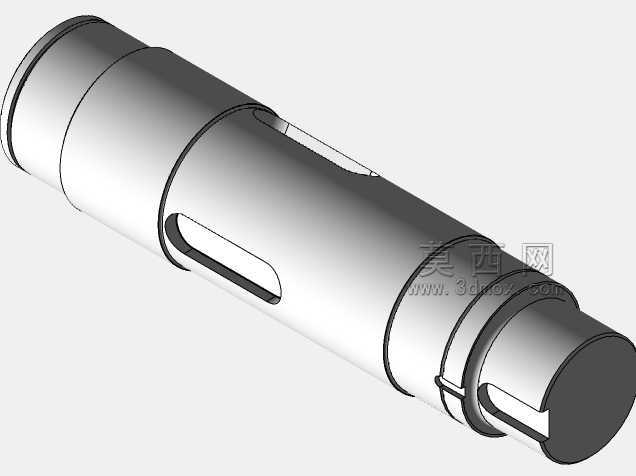

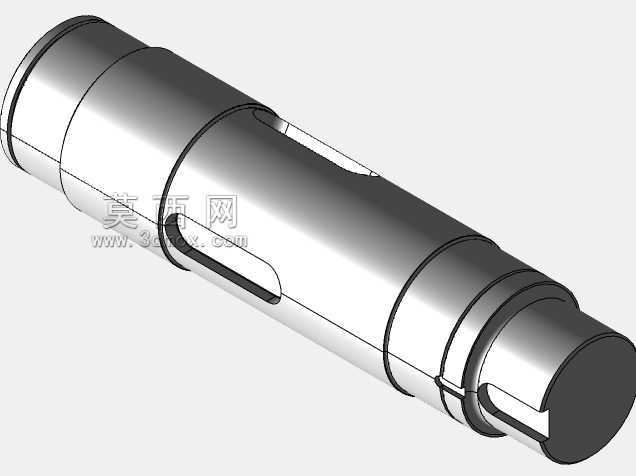

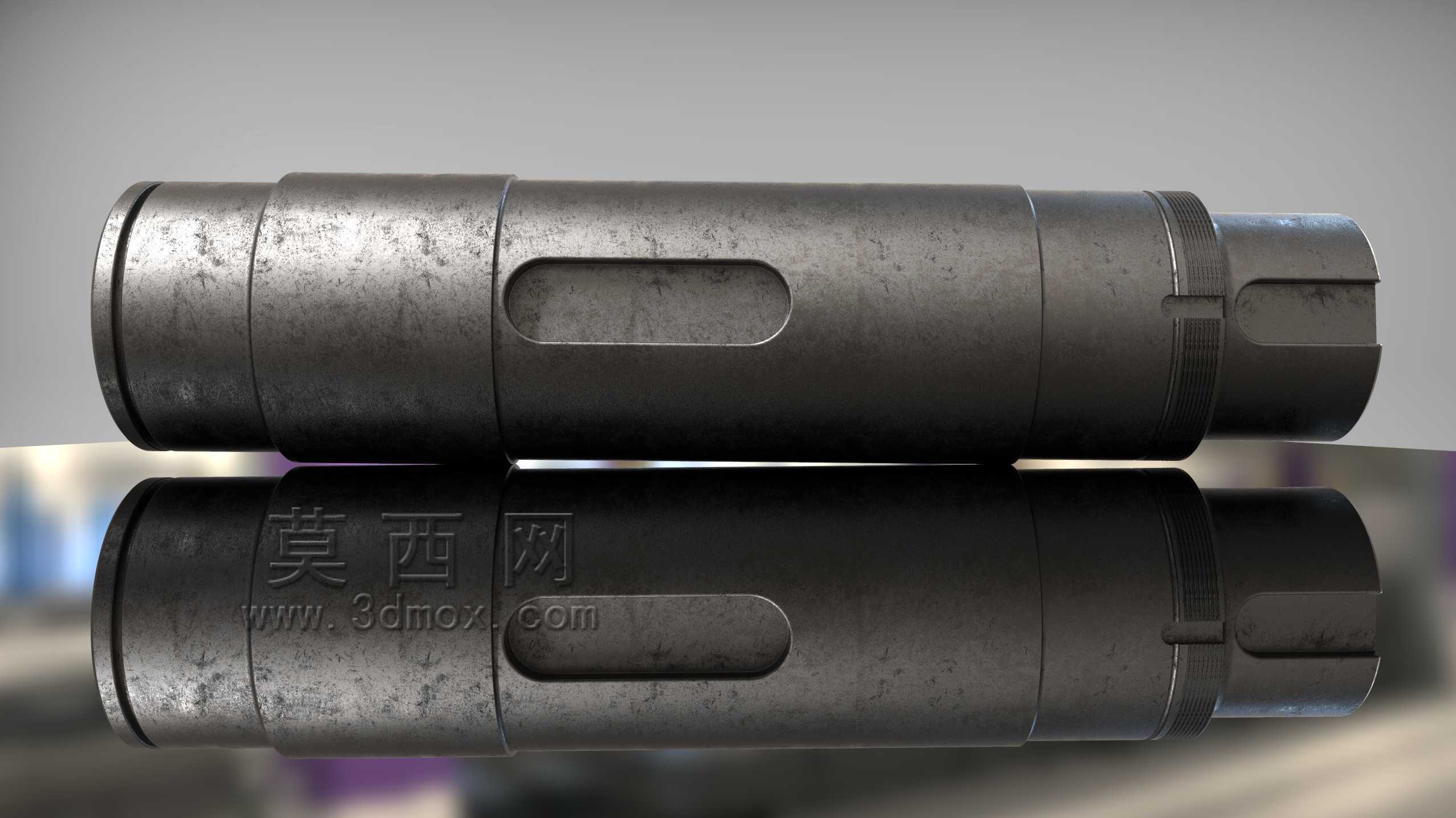

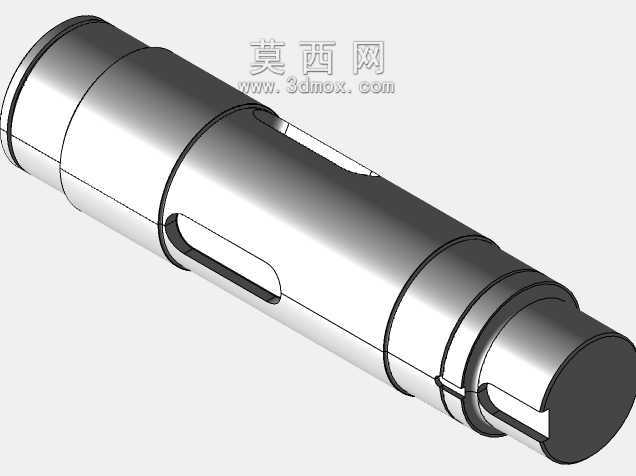

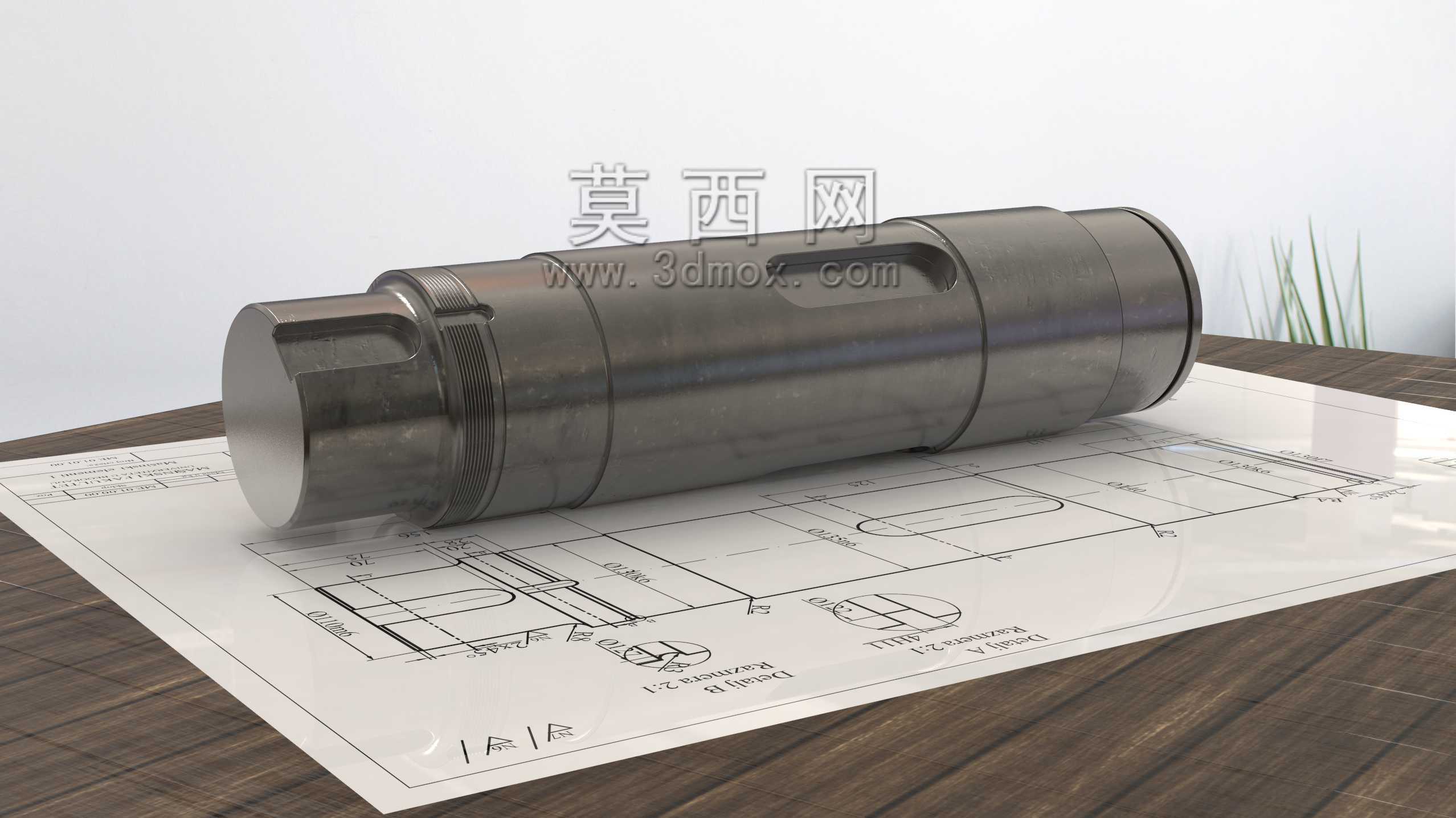

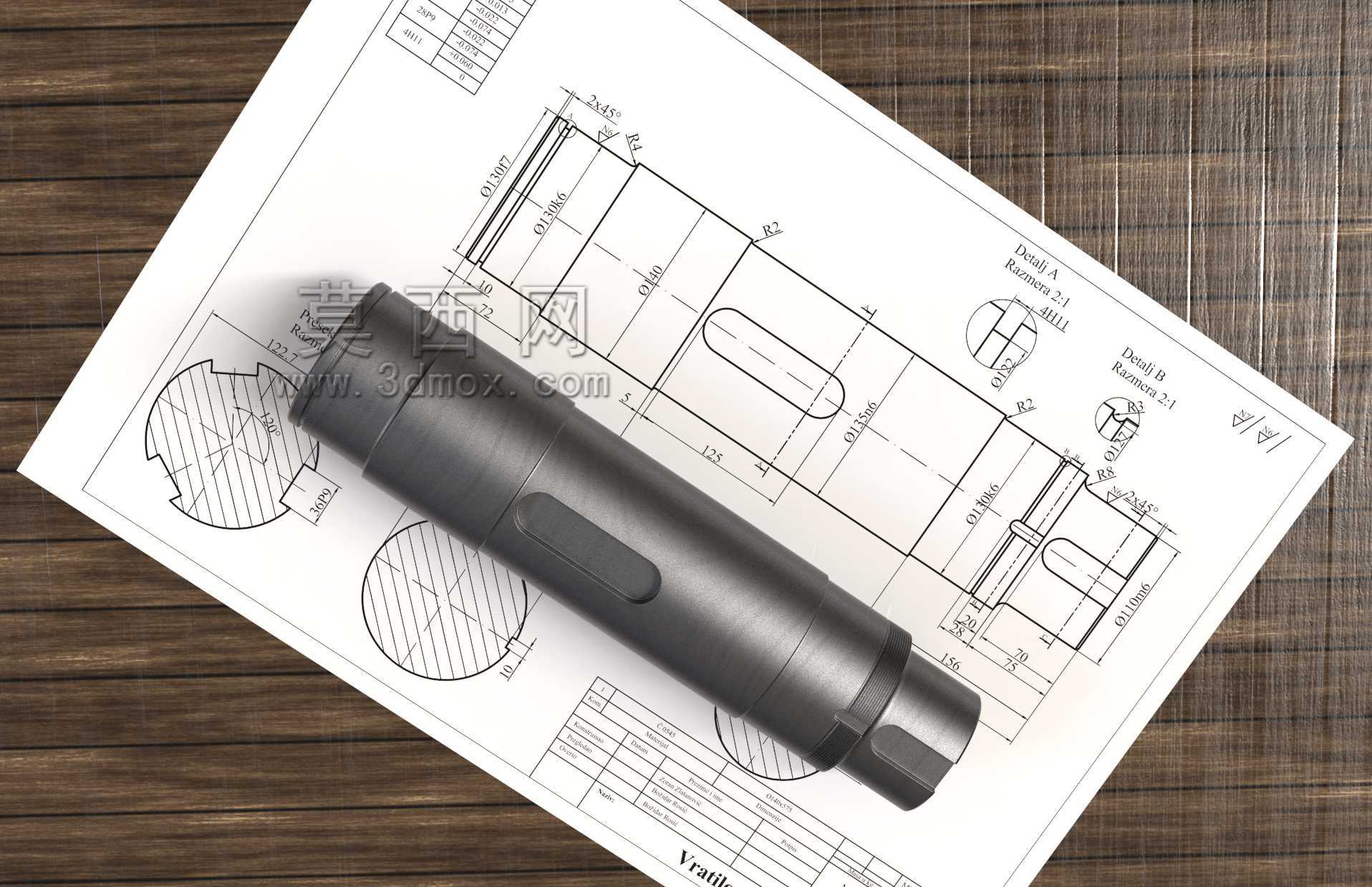

带键槽阶梯传动轴机械结构设计

　　这类阶梯式传动轴是回转传动系统里的核心承载零件，日常在各类减速设备、机床主轴箱、输送传动单元、农用机械动力输出端都能见到它的身影，核心作用是承接动力输入端的扭矩，通过轴上的安装位将动力传递给配套的齿轮、带轮、联轴器等零件，同时承担传动过程中产生的径向载荷与轴向载荷，保障整套传动链路的运转同轴度与动力传输稳定性。

　　从结构设计逻辑来看，采用阶梯变径的结构并非随意设定，每一段轴径的尺寸差都对应着不同零件的装配定位需求：轴肩位置直接作为传动零件的轴向定位基准，省去了额外加装定位套的冗余结构，既压缩了轴系的整体轴向尺寸，也能避免额外定位零件带来的装配累计误差。轴身开设的平键槽是扭矩传递的关键结构，键槽的宽度、深度以及在轴段上的位置，都严格匹配对应安装零件的轮毂键槽尺寸，装配时通过平键填充轴与轮毂的键槽间隙，消除传动过程中的周向滑动，保证扭矩传递无滞后。轴端的倒角结构不只是为了装配时的导向便利，更能去除轴端机加工产生的毛刺锐边，避免装配过程中刮伤零件内孔、划伤操作人员，同时也能降低轴端应力集中的风险，减少长期交变载荷下轴端开裂的概率。

　　在实际选型与装配适配时，需要重点关注各轴段的直径公差、同轴度要求，以及轴肩的过渡圆角参数：如果过渡圆角过小，会在轴肩位置形成明显的应力集中点，在频繁启停、正反转的交变载荷工况下，很容易从应力集中位置萌生疲劳裂纹，最终导致断轴故障；如果圆角过大，则会导致配套安装的零件无法贴合轴肩定位面，出现轴向窜动的问题。键槽的对称度公差也需要严格控制，若键槽相对轴中心线偏移，装配时平键会出现单侧卡滞，传动过程中键的受力不均，轻则出现键面压溃、磨损加剧的问题，重则会导致平键剪断，造成传动链路失效。

　　从安装边界来看，这类轴的支撑位通常匹配深沟球轴承或者圆锥滚子轴承，轴承安装位的轴径公差一般采用过渡配合，既保证轴承内圈与轴的周向固定，也方便后续维护时的轴承拆卸更换。安装齿轮、带轮的轴段长度通常比对应轮毂的宽度短1-2mm，保证锁紧件能够将轮毂牢牢压在轴肩端面上，避免传动过程中轮毂出现轴向窜动。轴上预留的卡簧槽位置，是为了安装轴用弹性挡圈，对轴承或者传动零件做辅助轴向定位，防止设备运转过程中受轴向冲击力时零件出现移位。

　　在实际工况应用中，这类轴的受力情况相对复杂，中间段安装传动零件的位置承受的扭矩最大，支撑轴承位同时承受径向的支撑反力，因此设计时会根据载荷计算结果调整各段轴径，在满足强度、刚度要求的前提下尽可能控制轴的整体重量，减少转动惯量，降低设备启停过程的动力损耗。轴的表面粗糙度也根据不同位置的功能做了区分：轴承安装位、传动零件配合位的粗糙度要求更高，减少配合面的磨损，非配合的轴身位置粗糙度要求适当放宽，降低不必要的机加工成本。

　　这类轴的结构设计没有冗余的花哨结构，每一处直径变化、每一个槽位、每一处倒角圆角都对应着实际的装配、受力、加工需求，是机械传动结构里最基础也最考验设计细节的零件，很多新手设计时容易忽略轴肩圆角、键槽对称度、轴段长度差这些细节，往往会导致后续装配干涉、零件寿命不足、传动异响等实际问题，只有结合实际装配工况、受力状态反复调整参数，才能做出适配性强、运行稳定的轴类零件。
