深沟球滚动轴承机械结构三维建模

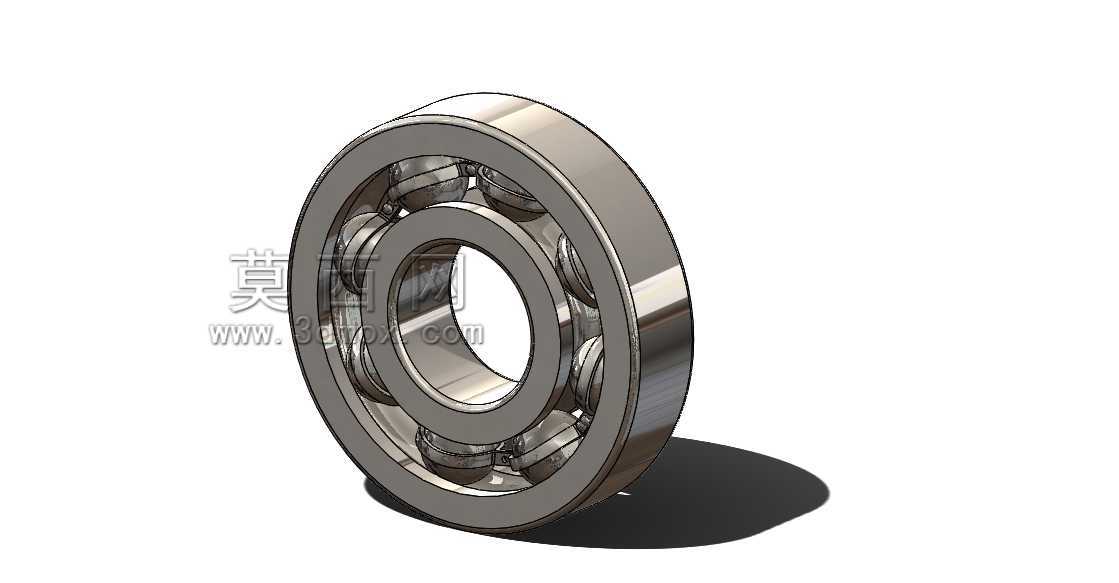

　　在各类旋转传动设备的结构设计环节，滚动轴承是绕不开的核心支撑部件，这套滚珠轴承的三维建模完全围绕实际工程应用的需求搭建，还原了真实产品的装配逻辑与功能特性。从实际应用场景来看，这类滚珠轴承覆盖了从普通民用机电设备到工业传动系统的极宽使用范围，小到家用电机的输出轴支撑，大到输送机辊筒、机床主轴的轻载端支撑、减速机输入输出轴的径向定位，都能见到同结构产品的身影，它的核心作用是在轴类零件做旋转运动时，将轴与安装基座之间的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的摩擦损耗，同时为轴系提供稳定的径向与轴向载荷支撑，避免轴运转过程中出现径向窜动或轴向偏移，保证整个传动链的运转精度。

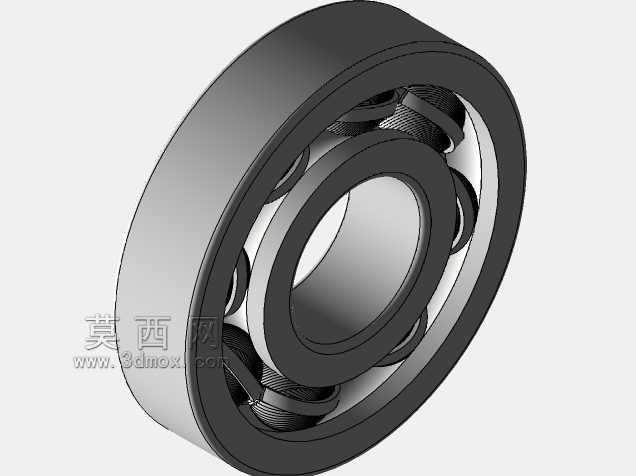

　　从结构设计思路来看，建模时完全遵循了深沟球轴承的实际装配逻辑，整体分为内圈、外圈、滚动体、保持架四个核心部分：内圈与轴颈采用过盈配合装配，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于滚珠半径，保证滚珠与滚道之间为点接触状态，降低滚动阻力；外圈与设备轴承座的安装孔采用过渡或间隙配合，通常固定在基座上不随轴转动，内侧同样加工有对应弧度的滚道，与内圈滚道共同形成滚珠的滚动运行空间；滚动体采用均匀分布的钢制滚珠，是承担载荷的核心零件，运转过程中滚珠在内外圈滚道之间做行星式滚动，将滑动摩擦转化为滚动摩擦，滚珠的直径、数量直接决定了轴承的额定动载荷与静载荷能力；保持架的作用是将所有滚珠均匀分隔开，避免滚珠在运转过程中相互接触摩擦，同时引导滚珠在滚道内正确运行，防止滚珠在非承载区出现脱落或错位。

　　从安装边界与尺寸配合的角度，建模时严格参照通用深沟球轴承的尺寸规范，内圈的内径尺寸与对应规格的轴颈公差带匹配，安装时需通过轴肩对内圈进行轴向定位，轴肩的高度不能超过内圈的倒角高度，避免装配时出现干涉；外圈的外径尺寸与轴承座孔的公差带匹配，轴承座孔的台肩高度同样要小于外圈的倒角尺寸，保证轴承能顺利压装到位。轴承的宽度尺寸决定了轴系的轴向安装空间，设计时需要预留出轴承的装配间隙以及热膨胀余量，避免设备运转过程中因温升导致轴承出现卡滞。在实际选型应用中，这类开式深沟球轴承适合在清洁、有定期润滑的工况下使用，能够同时承受径向载荷与一定比例的双向轴向载荷，相比滑动轴承，它的启动阻力更小，运转精度更高，维护更换也更加便捷，不需要复杂的轴瓦刮研工序，只需要按照标准选型直接装配即可满足使用需求。建模过程中还原了各零件之间的装配间隙，滚珠与滚道之间的接触关系完全符合实际运转状态，能够直接用于设备的虚拟装配干涉检查、运转仿真动画演示，也可以作为结构设计人员进行轴系布局时的参考模型，帮助设计人员快速完成轴承座、轴肩等关联结构的尺寸匹配，减少反复核对标准手册的工作量。
