欧规两插式电气连接电源插头结构

　　日常做电气布线、小型设备供电结构设计时，两芯电源插头是绕不开的基础接插部件，这款欧规结构的两插插头，主要适配欧盟区域标准墙面插座、延长线插座的接口规格，覆盖小功率家用电器、桌面办公设备、小型电动工具、便携式检测仪器这类二类电器的供电连接需求，这类设备本身做了双重绝缘防护，不需要额外接地保护，两芯结构刚好满足火线、零线的载流连接需求，相比带接地脚的三插结构，整体体积更小巧，不会挤占插座面板上的相邻接口位置。

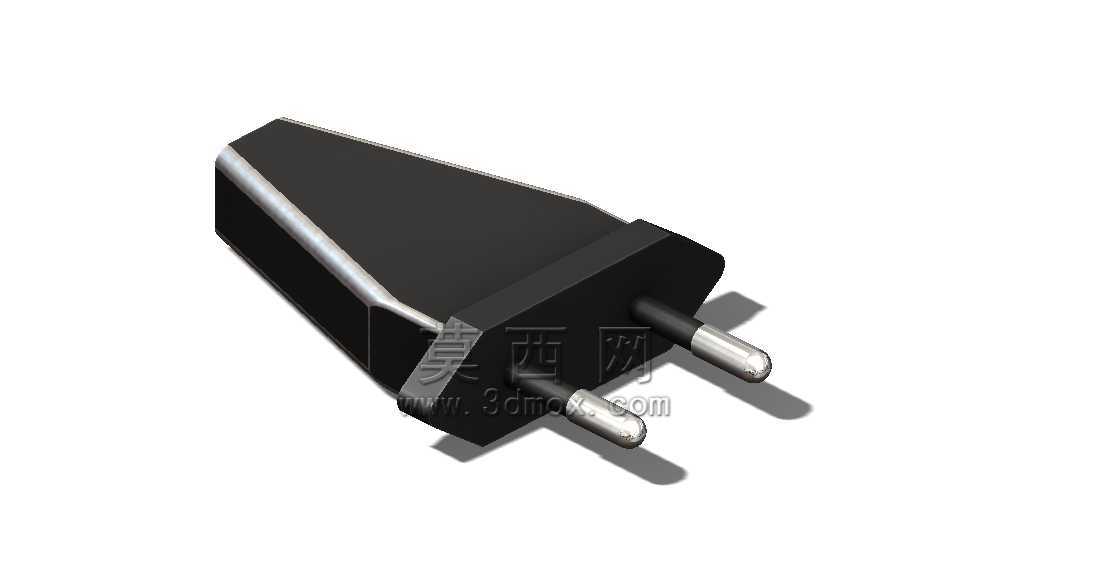

　　从结构设计逻辑来看，这款插头采用一体化注塑成型的外壳结构，外壳主体选用耐弯折、抗冲击的绝缘工程塑料材质，表面做了细微的磨砂处理，既可以提升插拔时的手部摩擦力，避免打滑，也能减少日常使用中表面划痕的产生，外壳的楔形收窄造型不是单纯的外观设计，靠近插脚的位置做了加厚的应力释放结构，电源线从插头尾部出线的位置，特意做了圆弧过渡的锥面加厚，能有效缓解电源线反复弯折时的应力集中问题，避免线芯在根部断裂，延长接插件的整体使用寿命。插脚部分采用圆柱形铜质基材，表面做了镀镍处理，既可以保证良好的导电性能，降低接触电阻，减少通电时的温升，也能避免铜基材长期暴露在空气中氧化生锈，保证长期使用后的接触稳定性，两个插脚的中心距、伸出长度、直径尺寸都严格匹配对应区域的插座标准，插脚根部和塑料外壳结合的位置做了密封处理，防止日常使用中灰尘、少量溅水进入插头内部，降低绝缘失效的风险。

　　做三维建模的时候，要重点把控几个安装边界的尺寸公差：首先是两个插脚的平行度公差，必须控制在合理范围内，不然插入插座时会出现卡滞、单边受力的问题，长期使用会导致插座内部弹片变形；其次是插脚和外壳的结合强度，要保证插脚能承受规定的插拔力和侧向拉力，不会出现松脱、移位的情况；外壳的分型线位置要设置在插头侧面的非接触面上，避免合模缝产生的毛刺影响握持手感，也不会出现划手的问题。内部的导电连接部分，插脚和电源线线芯采用压接加焊接的双重固定方式，压接位置要包裹绝缘护套，避免线芯散丝造成内部短路，内部的腔体空间要刚好容纳压接后的连接端子，注塑填充的时候不会出现端子移位、填充不满的问题。

　　在实际设备选型应用中，这类两插插头的载流能力匹配小功率设备的供电需求，不需要考虑接地回路的设计，整体结构的绝缘防护等级满足日常室内使用场景的要求，不管是做整机设备的电源线预装设计，还是做替换用的电源线配件设计，都可以参考这个结构的尺寸边界，保证和标准插座的适配性。建模过程中还要注意外壳的拔模角度设置，因为是注塑成型件，外表面的拔模角度要符合注塑工艺的要求，避免脱模时出现表面拉伤，插脚作为嵌件放入模具的时候，定位结构要设计合理，保证注塑后插脚的位置度符合设计要求，不会出现偏移。另外插头的整体外形尺寸要控制在合理范围内，宽度方向不能超过标准插座单个插孔位的边界，避免插入后挡住旁边的插座接口，提升实际使用的便利性，尾部的出线口尺寸要匹配对应线径的电源线，保证护套和线材的紧密配合，不会出现线材晃动的问题。
