手压式便携气雾喷雾瓶结构设计

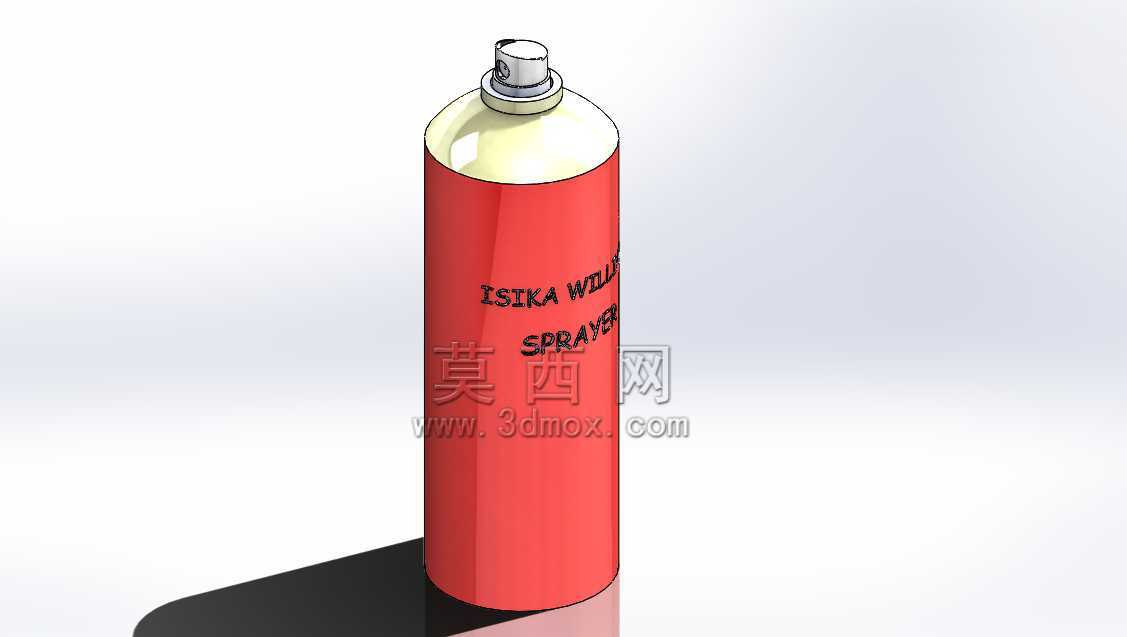

　　这款手压式气雾喷雾瓶的三维结构设计，核心围绕日常消杀、家居清洁、日化用品灌装等实际使用场景展开，在结构建模阶段优先考虑了手持操作的人机工程适配性，以及气雾灌装后的密封可靠性。从实际使用场景来看，这类喷雾容器广泛应用于家用卫生杀虫、家居表面清洁、小型园艺喷施、个人护理喷雾灌装等领域，既可以适配低粘度的水剂配方，也能兼容常规的丙丁烷气基气雾推进剂灌装需求，在民用日化包装、卫生消杀耗材领域的应用占比极高。

　　设计过程中首先确定了瓶身的主体结构参数，整体采用直筒圆柱形瓶身设计，瓶身主体壁厚均匀控制在0.45mm，适配常规马口铁三片罐的冲压卷封工艺，瓶身内径设置为52mm，整体瓶身高度185mm，不含顶部喷头的净高度为168mm，这个尺寸边界刚好适配市面上主流的全自动气雾灌装机的工位卡具，不需要额外调整灌装线的工装夹具就能直接上线生产，能够有效降低量产阶段的工装改造成本。瓶身底部采用常规的凹底抗压结构，凹进深度为8mm，能够在灌装推进剂后承受0.8MPa的内压而不发生鼓底变形，同时凹底结构也能让瓶身放置时的稳定性更好，避免放置在倾斜台面时发生倾倒。

　　顶部的喷头组件是整个结构设计的核心部分，建模时拆分了喷头按帽、阀杆、密封圈、弹簧、阀体、引液管六个独立零件，按帽的按压行程设置为4.2mm，按压力度控制在15-20N区间，适配普通成年人单指按压的施力范围，长时间按压操作也不会产生明显的手指酸痛感。阀杆的出液通道直径设置为0.8mm，配合引液管底部的限流结构，能够让每次按压的喷出量稳定在0.12-0.15ml，雾化锥角控制在45度左右，既不会因为喷出量过大导致液体流淌浪费，也不会因为雾化粒度过细导致喷施范围过度扩散。密封结构采用丁腈橡胶密封圈，在阀杆与阀体的配合位置设置了两道密封环槽，能够在长期存储状态下避免推进剂泄漏，保证产品在两年的保质期内不会出现压力下降、无法正常喷雾的问题。引液管采用食品级PVC材质，长度设置为162mm，底部刚好接触瓶身凹底的最低点，能够保证瓶内液体剩余量少于5ml时依然可以正常吸出，减少罐内的残液量，避免内容物的浪费。

　　瓶身与顶部阀门的连接采用标准的1英寸气雾罐卷封结构，卷封位置的配合尺寸严格遵循气雾罐的行业通用标准，能够适配市面上绝大多数通用气雾阀门，不需要单独开模定制阀门配件，大幅降低了配件采购的成本。瓶身的肩部采用圆弧过渡结构，过渡圆角半径为12mm，既能够避免冲压成型时的应力集中导致的罐身开裂，也能在手持握持时提供更舒适的触感，不会因为直角棱边硌手。在建模阶段还做了对应的装配干涉检查，所有零件的配合间隙都控制在合理范围，按帽下压过程中不会和阀座产生卡滞，弹簧的复位行程足够，松开按帽后能够快速切断出液通道，不会出现漏液滴液的问题。

　　从安装适配的角度来看，这款喷雾瓶的整体外径和高度尺寸，既可以适配常规的手持式单瓶使用场景，也能够适配多联装的产品外包装盒，单瓶的最大外径55mm，搭配常规的瓦楞纸内托就能实现6瓶一组的中包装，在运输堆叠过程中瓶身的抗压强度足够，能够承受5层整箱堆叠的压力而不发生变形。针对不同的内容物灌装需求，建模时还预留了瓶身内壁涂层的厚度空间，如果灌装具有弱腐蚀性的消杀类液体，可以在瓶身内壁增加0.03mm的环氧酚醛涂层，不需要调整整体的外形尺寸就可以满足耐腐蚀的使用需求。喷头按帽的侧面设置了防滑纹理，在手部沾水或者沾有清洁剂的情况下也能顺利按压，不会出现打滑的问题。整体结构没有多余的复杂零件，所有配件都采用行业通用的标准件，生产组装工艺成熟，量产时的组装效率高，不良品率能够控制在极低的水平。
