水蒸馏系统用平板太阳能集热装置结构

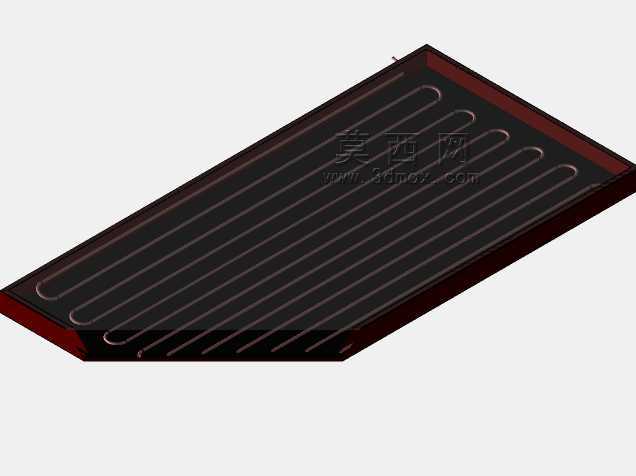

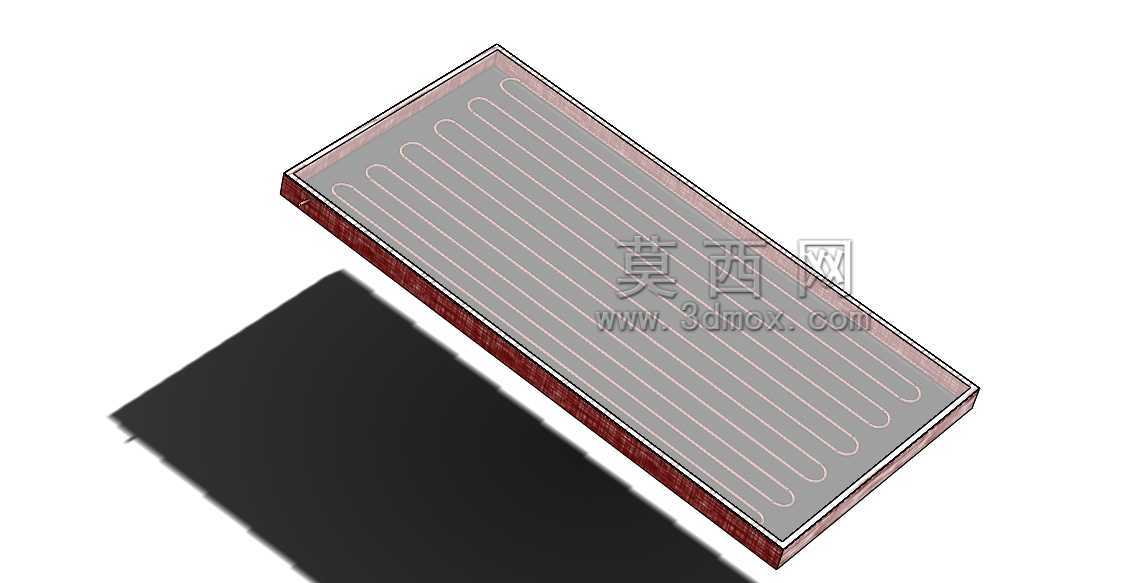

　　在分布式水蒸馏、小型海水淡化这类对低品位热源有稳定需求的工程场景中，平板型太阳能集热装置是核心的热能捕获单元，区别于真空管式集热结构，平板式的结构形态更适配平面安装场景，不管是固定在蒸馏系统的顶部支架，还是贴合建筑屋面做一体化布设，都能通过规整的矩形外轮廓减少安装间隙，提升单位布设面积的热能捕获效率。从结构设计逻辑来看，这款集热装置采用薄型长方体的整体构型，边框采用围合式的型材结构做刚性支撑，既可以承托内部的吸热芯体与流道结构，也能在边缘形成密封边界，避免户外使用时雨水、粉尘侵入内部流道与吸热层，降低长期使用的维护频次。内部的流道采用连续往复的蛇形排布设计，这种排布方式没有多余的流道分叉，能让换热介质在流道内保持稳定的流速，

　　不会出现局部滞流导致的换热不均问题，同时蛇形流道全程与平板吸热层紧密贴合，吸热层捕获的太阳辐射热能可以直接传导到流道壁面，对流经的介质进行持续加热，介质从一端流入后，沿着蛇形流道逐步升温，从另一端流出时即可达到水蒸馏工艺所需的温度区间，直接接入蒸馏单元的换热管路，不需要额外增设前置加热段。在安装边界的设计考量上，该集热装置的整体厚度控制在较薄的区间，安装时不需要预留过大的背部操作空间，背部的平整结构可以直接贴合安装支架的支撑面，只需要在边框位置设置对应的固定点位即可完成锁固，不需要额外设计复杂的转接工装。流道的进出接口设置在集热装置的同侧端边，对接蒸馏系统管路时可以减少管路弯折长度，降低管路沿程的热量损耗，

　　同时接口位置做了凸台结构强化，避免安装拧接时出现应力开裂的问题。吸热面的表层做了高吸收率的涂层处理，能够最大化捕获太阳辐射能量，表层覆盖的透明防护层既可以透过太阳辐射，又能形成封闭的空气隔热层，减少吸热层向外界环境的对流散热，提升整体的集热效率。边框的边角位置做了小角度的倒角处理，既可以避免安装过程中尖锐边角造成的施工磕碰损伤，也能减少户外使用时的风阻，降低大风天气下的结构受力载荷。在实际工程应用中，这类平板集热装置可以根据蒸馏系统的处理量需求，多块拼接组成集热阵列，相邻集热装置之间通过标准管路快速对接，不需要对单块结构做额外改装，拼接后的整体阵列依然保持平整的外表面，不会出现局部凸起影响排水或者积灰的问题。

　　针对水蒸馏系统的工况特点，流道内壁做了光滑处理，减少介质流动的阻力，同时也能避免长期通水过程中出现的水垢附着问题，维持长期使用下的换热效率稳定性。集热装置的背部设置了保温层结构，阻断吸热层向背部安装面的热传导路径，把热能尽可能集中到流道介质的加热过程中，减少无效热损耗。在结构强度设计上，边框的型材截面做了加强筋结构，在整体重量较轻的前提下，能够承受户外使用时的风雪载荷、自身重量载荷以及安装过程中的操作受力，不会出现边框变形导致的吸热层移位、密封失效等问题。和传统的集热结构相比，这种平板构型的集热装置没有易碎的管状结构，运输、安装过程中的抗破损能力更强，更适合偏远地区的分布式水蒸馏工程使用，不需要特殊的防护包装即可完成长途转运，现场安装也不需要专业的真空器件维护技能，普通施工人员按照安装指引即可完成布设与管路对接。
