家用小型模块化沼气处理利用装置

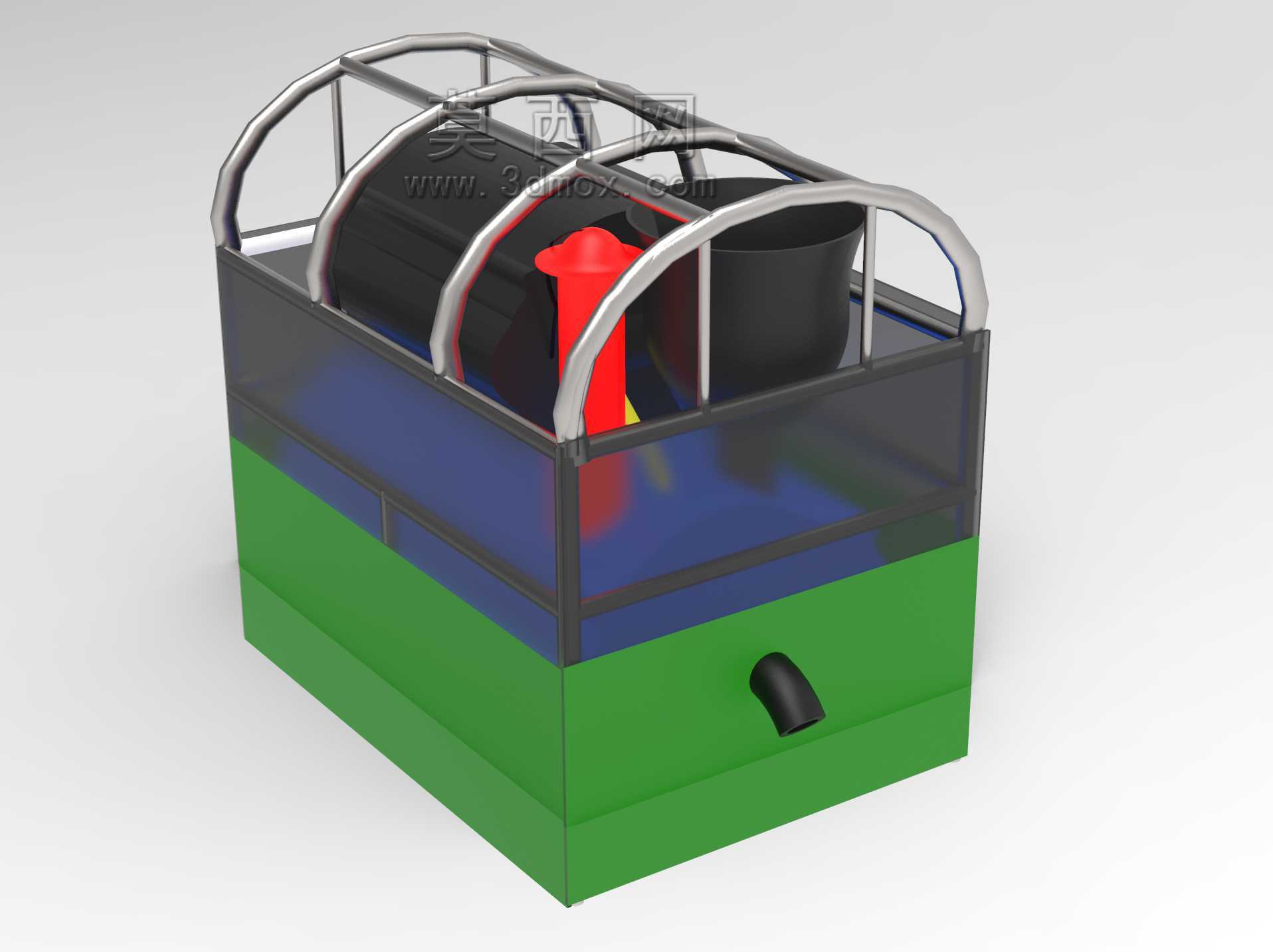

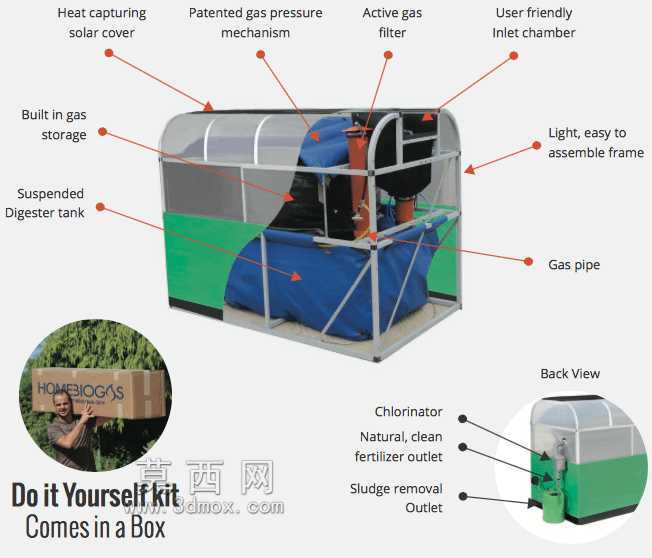

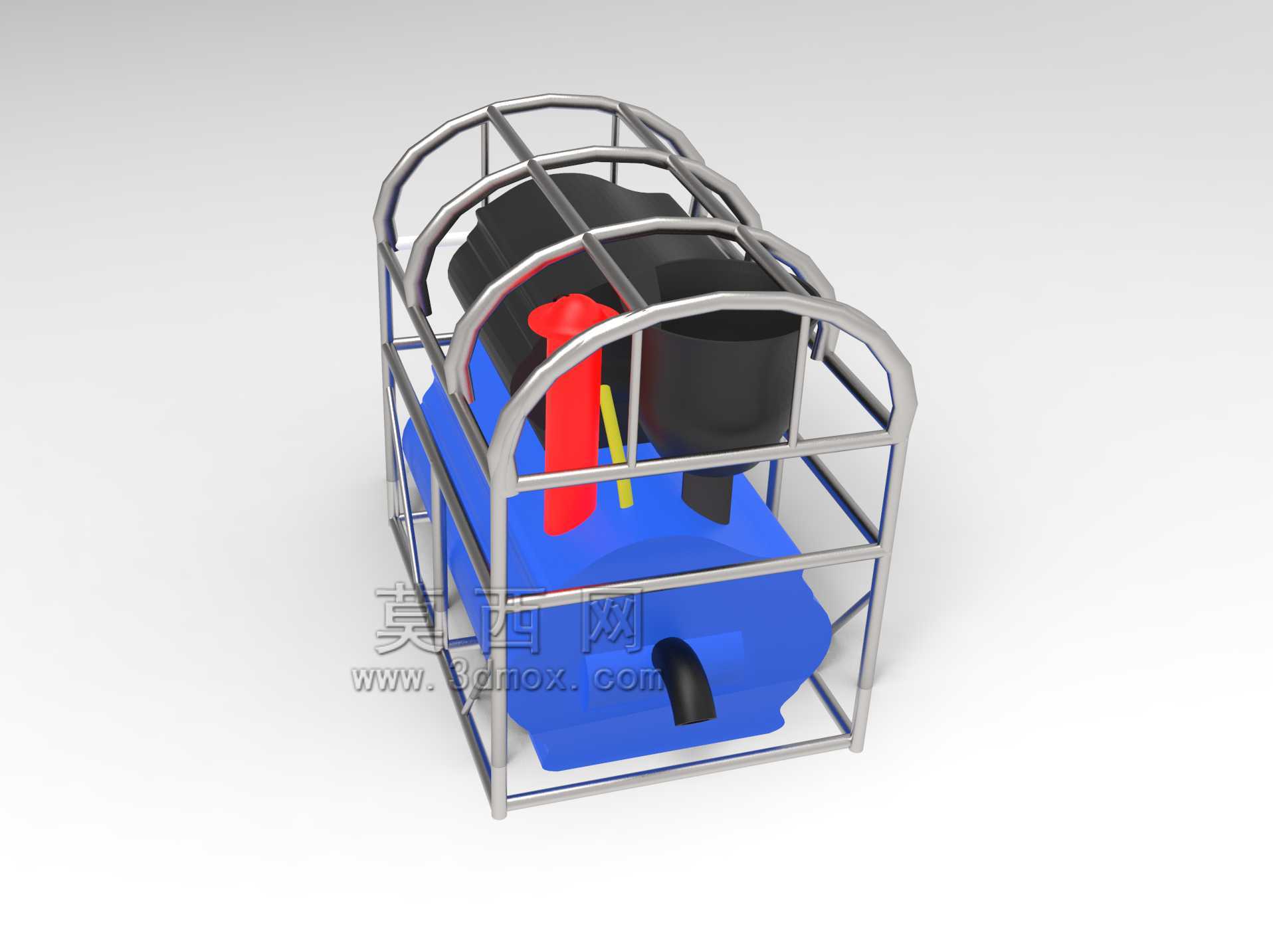

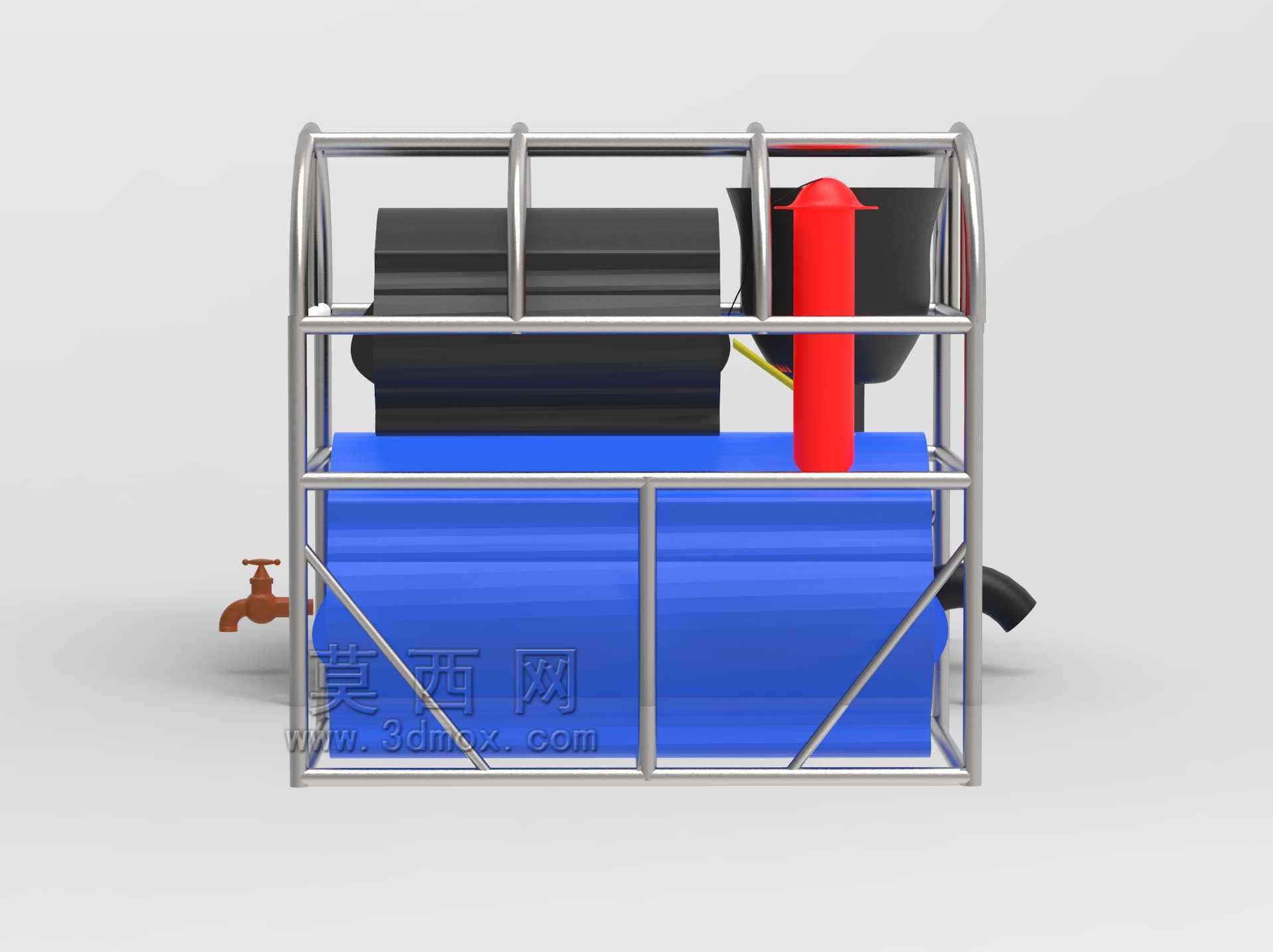

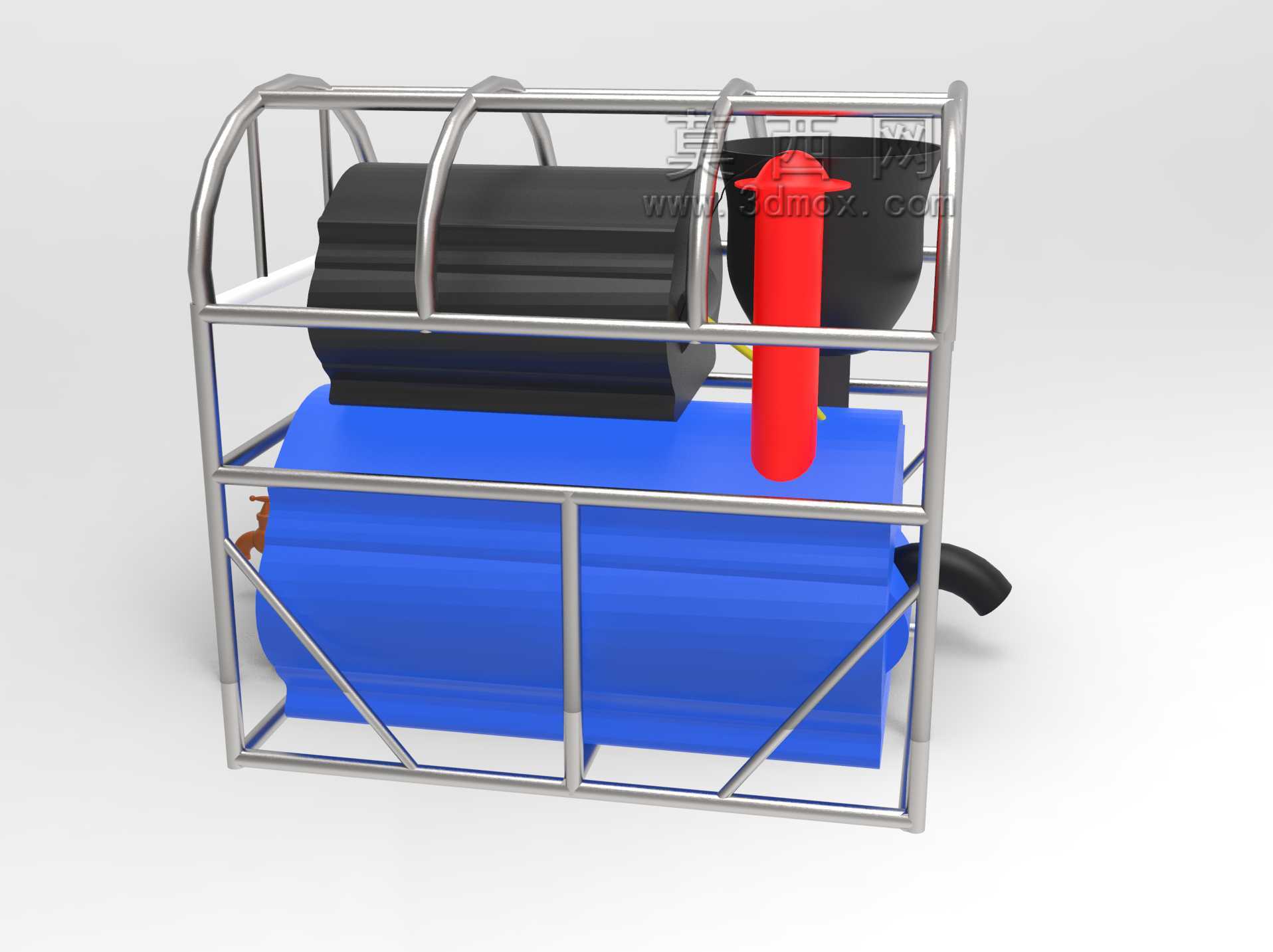

　　这款家用沼气装置的三维结构，完全围绕分散式户用场景的落地需求搭建，没有照搬传统大型混凝土沼气池的设计逻辑，从安装边界到功能模块都做了适配家庭院落使用的调整。从结构拆解来看，整套装置采用框架式承载结构，主框架选用轻量化型材拼接，单块框架构件重量控制在单人可搬运范围内，整套设备的安装占地仅需2.5平方米左右，不需要开挖大面积土方，平整硬化后的院落地面即可完成布设，安装全程不需要大型吊装设备，两个成年人配合即可在半天内完成组装，适配农村散户、城郊小院、小型露营基地这类没有集中排污管网、又有有机废弃物处理需求的场景。装置的核心反应区采用悬浮式消化罐结构，罐体选用柔性耐腐密封材质，相比传统刚性池体，能更好适应不同环境温度下的内部气压变化，

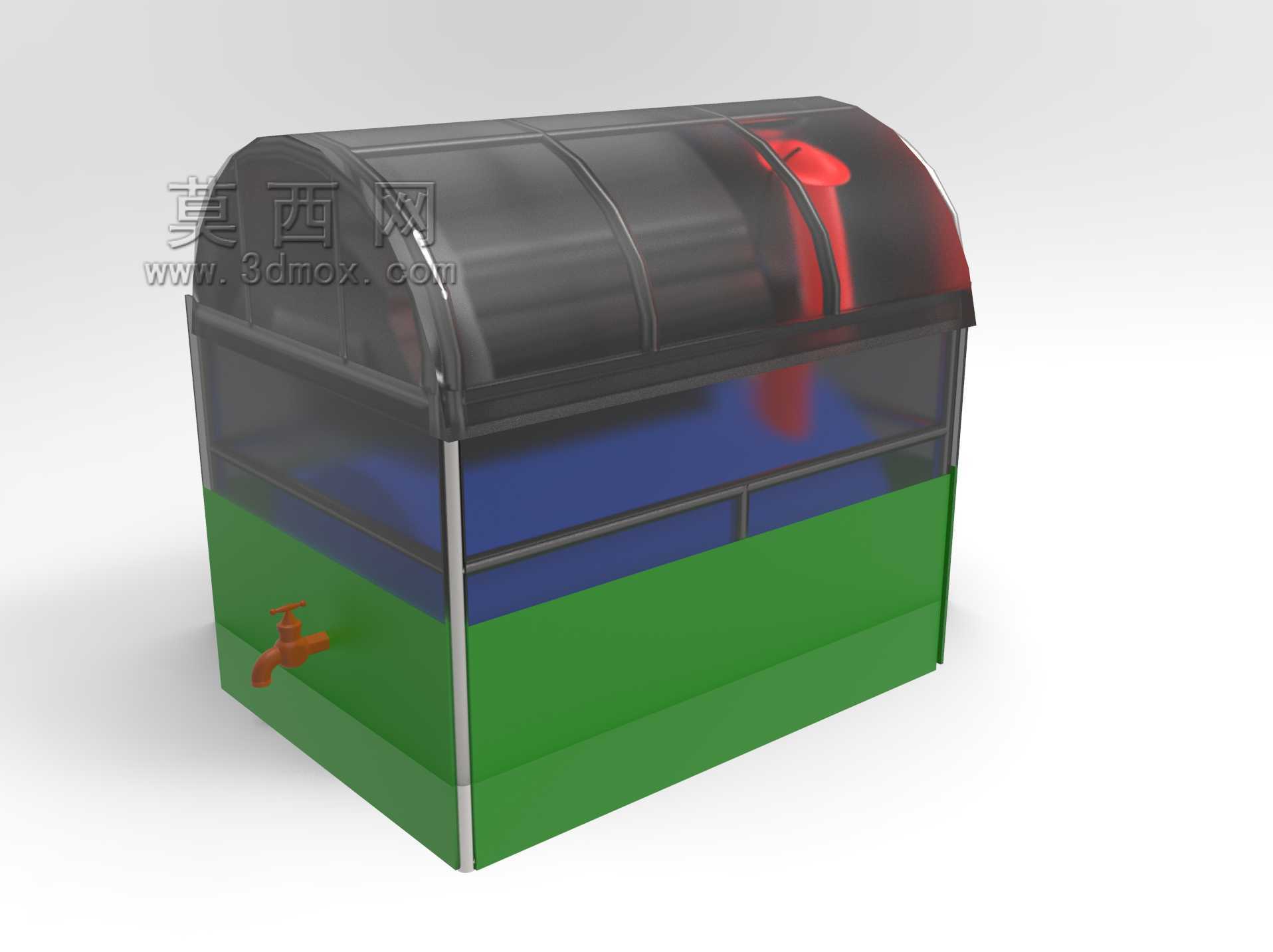

　　避免池体开裂漏气的问题，罐体的布设高度经过测算，进料口高度与日常厨余、畜禽粪便的倾倒操作高度匹配，不需要额外搭建投料台阶，日常投料操作无需弯腰抬举，降低长期使用的操作负担。顶部设置的集热保温覆盖层，采用透光蓄热材质，能够被动吸收太阳辐射热量提升罐内发酵温度，在环境温度10摄氏度左右的工况下，罐内发酵区温度能维持在产甲烷菌活性适宜的区间，比同容积无保温的露天沼气池产气效率提升四成左右，不需要额外加装电加热装置，降低运行过程中的能源消耗。装置的气路部分集成了专利稳压结构，能够自动平衡罐内产气压力，当用户端用气负荷波动时，输出气压能稳定在灶具适配的压力区间，不会出现火苗忽大忽小或者回火的问题，产气经过内置的活性气体过滤器，

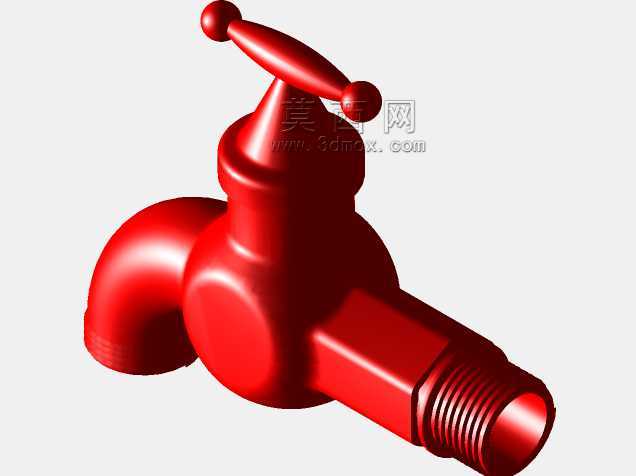

　　滤除沼气中的硫化氢、水汽等杂质，减少杂质对输气管路、灶具的腐蚀，延长后端用气设备的使用寿命。进料腔采用大口径友好设计，投料口设置了防溅挡边，日常投放厨余垃圾、人畜粪便、作物秸秆碎料时，不会出现物料溅落的问题，腔体内设置了初步破碎导流结构，大块物料进入后能被初步打散后均匀进入发酵区，避免大块物料堆积造成的进料口堵塞。装置预留了标准化的燃气输出接口，能够直接对接家用沼气灶具、沼气灯等常规终端设备，不需要额外改装转接。在副产物处理端，装置集成了加氯消毒模块与沼肥出料结构，发酵完成后的沼液沼渣经过消毒处理后，能够直接作为有机肥料用于庭院种植、农田施肥，出料口设置在装置侧下方，高度适配常规接料桶的放置高度，取肥时不需要弯腰掏挖，

　　打开阀门即可完成出料，污泥排出口设置在罐体最低位，能够定期排出罐底沉积的惰性残渣，避免残渣长期堆积占用发酵容积，整套装置的维护操作都在外部完成，不需要人员进入罐体内部，消除了传统沼气池维护时的窒息中毒风险。整套装置的框架采用快装连接结构，所有连接节点都采用标准化紧固件，后期如果需要搬迁移位，能够快速拆解后转运，不会像传统混凝土沼气池一样成为固定构筑物无法移动。从三维建模的结构细节来看，所有管路的走向都做了避让设计，没有出现管路与框架构件干涉的问题，气体管路的坡度设置符合冷凝水排出的要求，避免管路内积水造成的气路堵塞，各个功能模块的检修预留空间都经过测算，更换过滤芯、维护稳压结构时，不需要拆解主体框架即可完成操作，降低后期维护的工作量。
