工业设备支撑用方管焊接承载框架结构

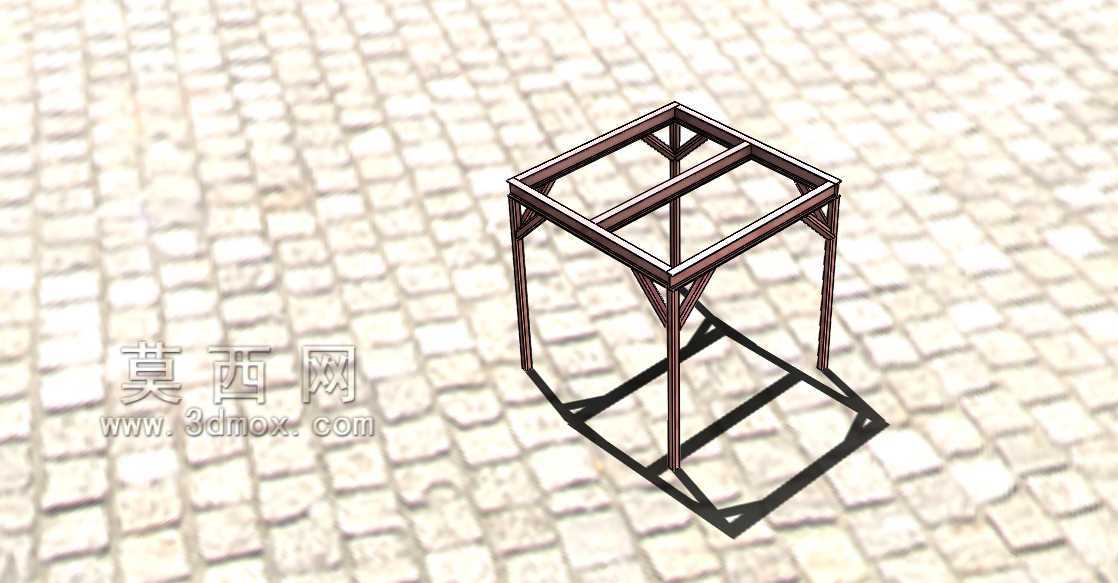

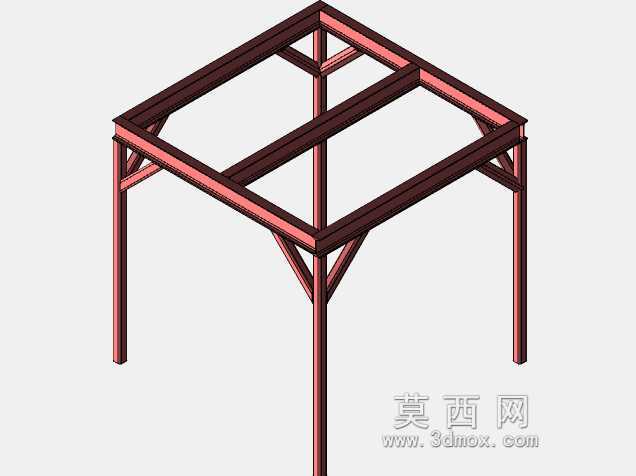

　　这类方管焊接框架在非标自动化生产线、小型工业单机设备的支撑结构中应用极广，多数中小型加工设备、检测工位台架、物料暂存架的主体承载结构都会采用这类焊接成型的框架方案，相比铝型材拼装结构，焊接框架的整体刚性更强，抗扭抗形变能力更优，在存在持续振动、重载承压的工位场景下，长期使用不会出现拼接位松动、型材滑移的问题。从结构设计逻辑来看，该框架采用等截面方管作为主受力杆件，四根垂直布置的主立柱承担全部竖向载荷，顶部的矩形围焊边框形成上部安装基准面，中间增设的横向加强梁将顶部矩形框分隔为两个独立安装区域，可适配不同安装孔位的设备主体固定需求，立柱与顶部边框的连接位置增设三角斜撑，将节点处的集中应力分散传递到相邻杆件上，

　　避免直角焊接位置在长期交变载荷下出现焊缝开裂的问题。底部的框架结构与顶部边框尺寸对应，形成上下对称的受力闭环，放置时可通过底部框架与地面预埋板、减震垫脚进行连接固定，安装边界可根据现场场地条件调整固定点位，无需额外加工复杂的安装转接件。实际使用过程中，这类焊接框架的顶部平面可直接固定设备的动力单元、执行机构或者操作台面，框架内部的中空区域可预留走线空间、安装气动控制元件或者小型辅助料仓，不会额外占用设备周边的操作空间。设计这类框架时，首先需要根据上部承载设备的总重量、运行时的动载荷系数选定方管的壁厚与截面尺寸，常规中小型设备支撑选用2-3mm壁厚的碳钢方管即可满足承载要求，焊接时需提前做好工装定位，

　　避免焊接变形导致顶部安装面的平面度超差，焊后通常需要对安装面进行二次铣削加工，保证设备安装后的水平度误差控制在允许范围内。框架的整体外形尺寸可根据上部设备的安装底座尺寸灵活调整，立柱高度通常匹配操作人员的作业高度或者设备的进出料高度要求，底部框架的外轮廓尺寸略大于顶部边框时，可进一步提升框架放置的稳定性，降低设备运行时的重心偏移风险。不同于铸件一体成型的机架，焊接框架的生产周期更短，小批量定制时无需开模，通过管材切割、组焊、表面喷涂即可完成加工，成本控制优势明显，在中小批量的非标设备生产场景中，这类结构的应用占比远高于其他形式的支撑机架。节点处的三角斜撑并非统一尺寸设计，需要根据每个节点的受力方向调整斜撑的焊接角度，

　　确保斜撑杆件承受轴向力而非剪切力，最大化发挥材料的力学性能，避免材料冗余增加框架整体自重。框架的所有焊缝均采用连续角焊缝，焊后需做焊渣清理与应力消除处理，防止长期使用过程中焊接残余应力释放导致框架形变，影响上部设备的运行精度。对于需要频繁移位的小型设备，还可在底部框架的四个角位置预留脚轮安装孔位，无需改动主体结构即可实现工位间的灵活转运，适配多品种小批量的柔性生产场景。
