M16螺纹工业自流平支撑脚结构设计

　　在重型工业设备的安装部署场景中，地面平整度偏差一直是影响设备运行精度、结构受力均匀性的核心痛点，尤其是食品加工、包装输送、精密组装这类对设备水平度要求较高的生产线，常规固定支撑脚往往需要反复增减垫片调整，不仅安装效率低，长期运行中受地面沉降、设备振动影响还容易出现支撑松脱、受力偏载的问题，这款M16螺纹规格的自流平支撑脚，正是针对这类重载工业场景的支撑需求开发的结构组件。

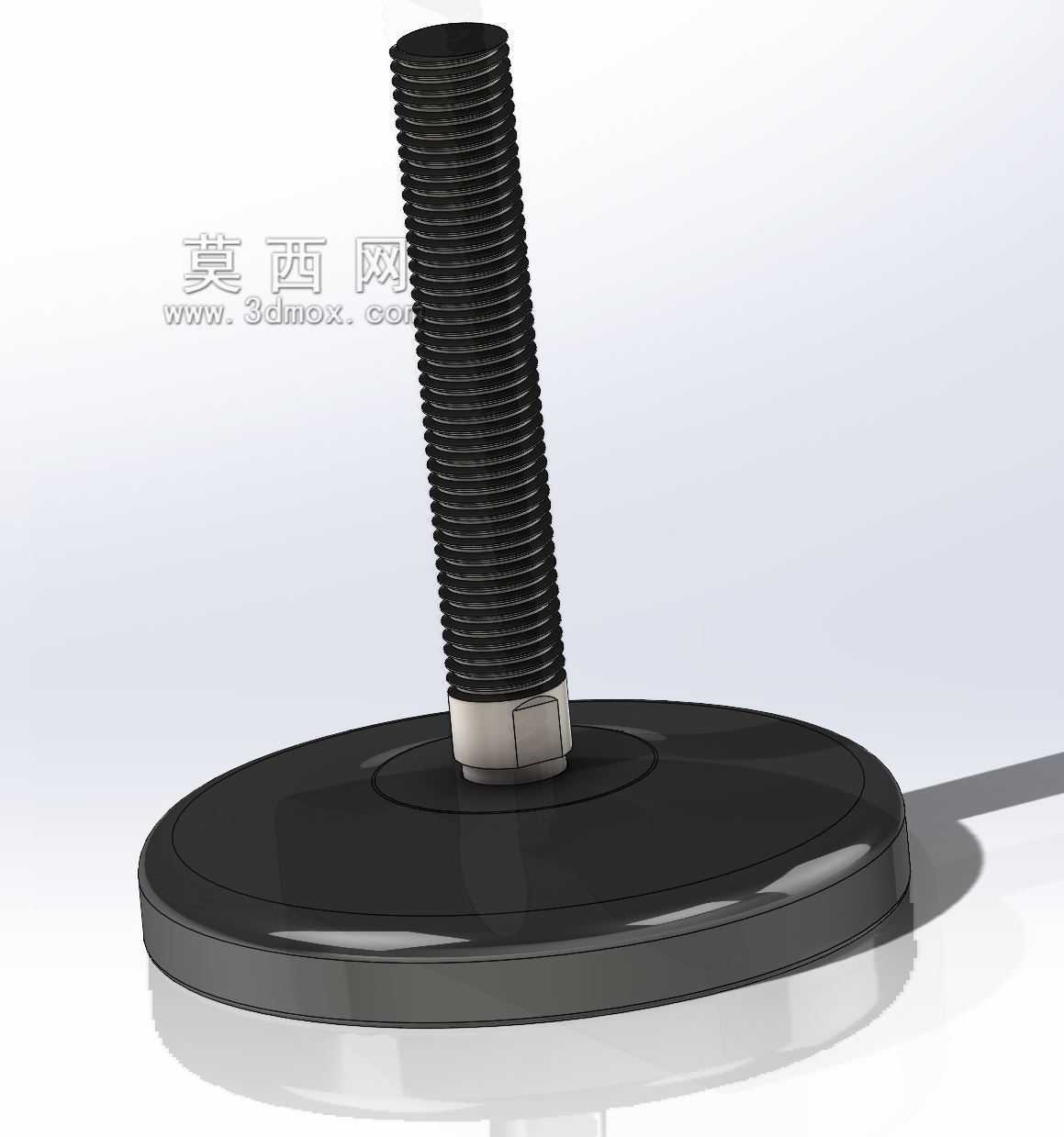

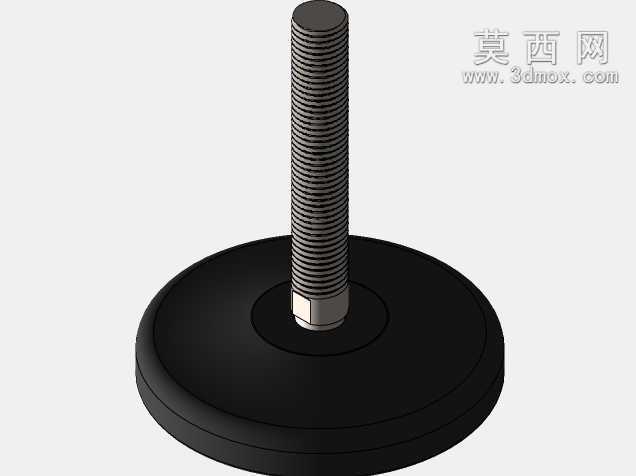

　　从实际工况适配性来看，这款支撑脚的静态负载能力可达1800kg，足以覆盖绝大多数中小型工业单机设备、线体分段的支撑承重需求，其核心的自流平结构可以自适应最高30度的地面错位偏差，不管是做了环氧自流平但存在局部坡度的工业厂房地面，还是铺设钢板存在焊接变形的设备安装平台，支撑脚的底座都能自动贴合地面接触面，不需要人工反复调整垫脚角度，就能保证螺杆始终保持垂直受力状态，避免螺杆受侧向弯矩出现螺纹变形、支撑失稳的问题。底座部分采用黑色聚酰胺材质，这种材料本身具备不错的抗压强度与耐油耐腐特性，在食品加工车间存在清洁剂喷淋、少量油污滴落的环境下也不会出现快速老化脆裂的问题，同时非金属底座和地面接触时不会划伤环氧地坪或者不锈钢地面面层，也能在设备运行时吸收一部分高频振动，减少振动向地面传递的幅度。

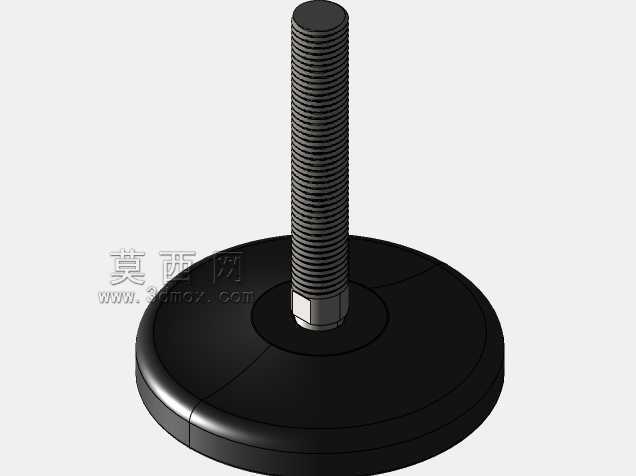

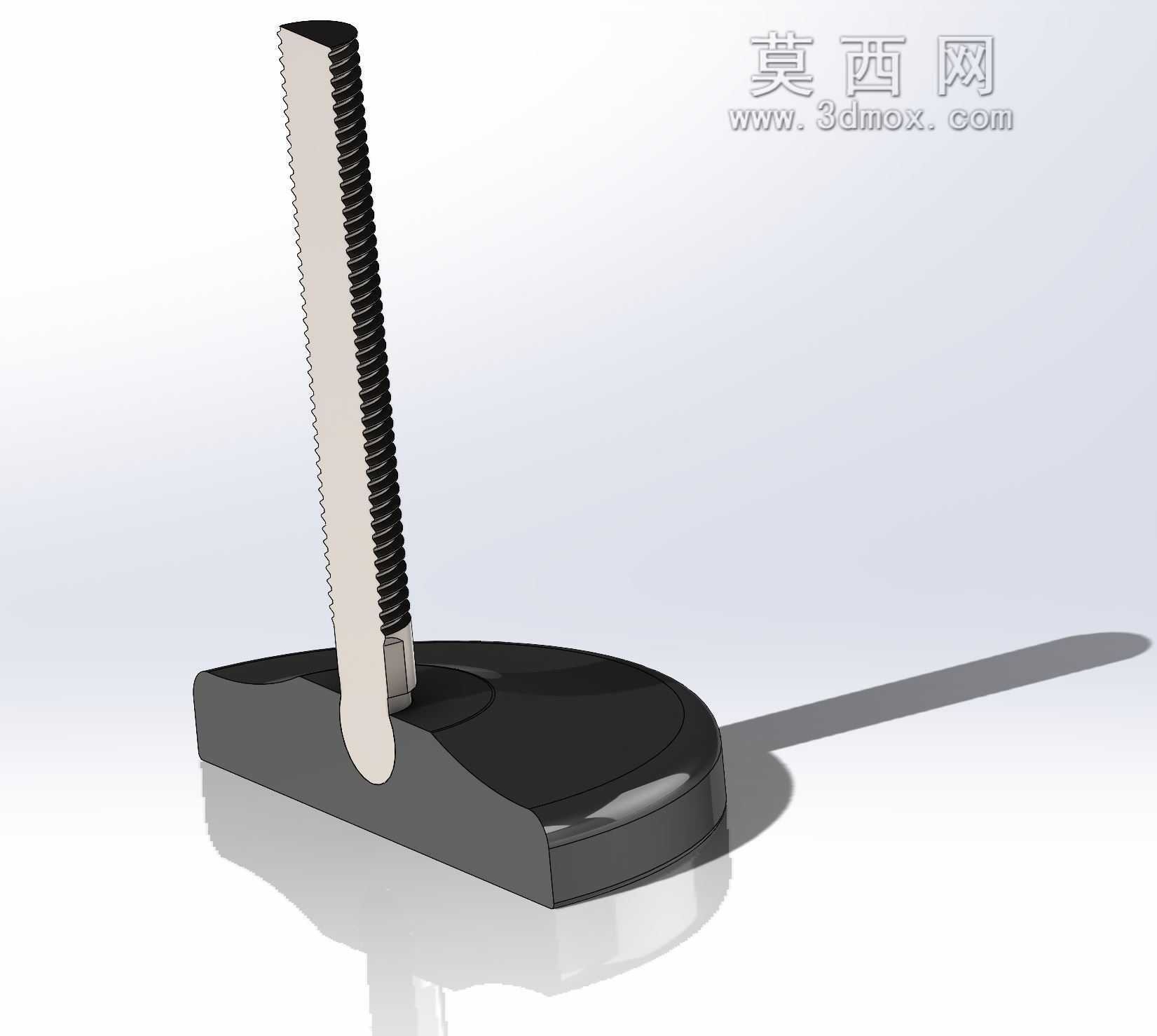

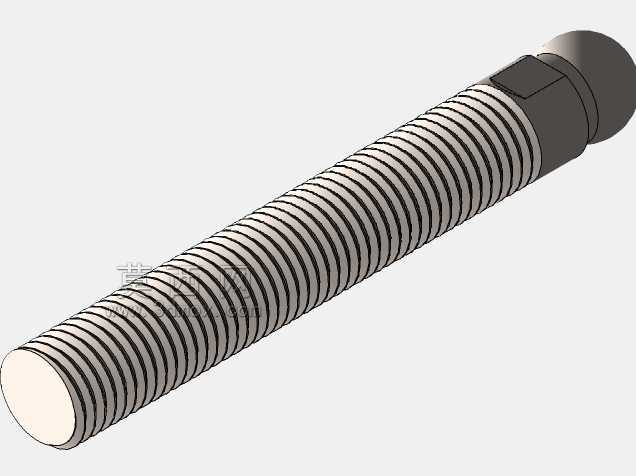

　　结构设计层面，这款支撑脚采用了分体式铰接结构，带M16外螺纹的调节螺杆和底部的PP材质底座之间通过铰接结构连接，这也是实现自流平功能的核心结构：螺杆下端的铰接端头嵌入底座的铰接槽内，允许螺杆相对于底座在一定角度范围内自由摆动，当地面存在倾斜角度时，底座可以完全贴合地面，而螺杆依然保持垂直于设备安装面的状态，不会因为地面倾斜导致螺杆别劲。螺纹调节段的长度预留了足够的调节行程，在设备安装时可以通过旋转螺杆来调整整体支撑高度，适配不同的安装高度差需求，螺纹采用标准粗牙螺纹，螺距适中，既保证了调节的效率，也能在承重状态下具备足够的自锁能力，不会因为设备运行振动出现支撑高度自行变化的问题。螺杆侧面做了平面铣边处理，在调整高度时可以用扳手直接夹持平面部位转动，不需要额外夹持螺纹段，避免损伤螺纹牙型影响调节顺畅度。

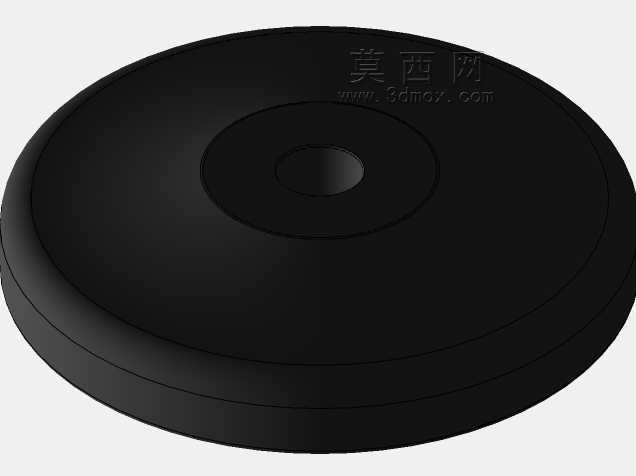

　　从安装边界尺寸来看，底座采用类椭圆形的宽面设计，相比同规格的圆形底座，更大的接地面积可以降低对地面的压强，在地面承载能力稍弱的厂房场景下也不会出现底座压陷地面的问题，底座边缘做了圆弧过渡处理，没有尖锐棱角，在车间内人员走动碰到脚座时也不会造成磕碰伤害。安装时只需要在设备底部的安装梁上预制对应M16螺纹的安装孔，或者配合法兰螺母将螺杆固定在设备安装孔位上，不需要额外的复杂连接结构，安装拆卸都很便捷，后期设备移位或者调整水平度时也可以快速操作。

　　在实际选型应用中，这类自流平支撑脚多用于食品加工生产线的输送段支撑、包装设备的整机支撑、工业检测设备的机脚固定，相比常规的固定脚杯，它的自适应调平特性可以大幅减少设备安装时的调平工时，尤其是在长距离输送线的安装中，每一段线体的多个支撑点不需要逐一垫垫片调整，只需要大致调整螺杆高度，底座就可以自动贴合地面完成受力均匀分布，能有效避免因为支撑点悬空导致的线体变形、输送带跑偏等问题。同时聚酰胺底座的绝缘特性，也可以在一些有防静电要求的场景下，配合对应的防静电垫使用，避免设备静电直接通过金属脚座传导到地面，满足车间的静电防护要求。在结构建模过程中，铰接部位的配合间隙是设计重点，间隙过小会导致摆动卡滞，无法实现自流平的角度自适应，间隙过大则会导致支撑存在晃动余量，影响设备的稳定性，设计时需要根据聚酰胺材料的成型收缩率预留合理的配合公差，保证铰接部位摆动顺畅同时没有多余的旷量。螺纹部分的强度校核需要结合额定负载做拉应力与弯曲应力的复合验算，保证在最大偏角状态下螺杆的应力依然在材料许用应力范围内，避免长期重载下出现螺杆断裂的失效问题。底座的加强筋布局也需要结合受力仿真做优化，在铰接受力点位置布置辐射状的加强筋，保证底座在承受重载时不会出现开裂变形，同时尽量控制底座的整体厚度，减少不必要的材料占用。
