M32规格不锈钢压缩式电缆密封锁紧结构

　　在工业电气柜、户外机电设备、防爆接线腔体的布线环节，电缆进出腔体位置的密封与固定一直是结构设计中容易被忽略却直接影响设备防护等级的核心细节，这款M32规格的金属压缩式电缆密封结构，正是针对中等线径动力电缆、控制电缆的穿舱固定需求开发的实用结构。不同于塑料材质的电缆接头在低温、强腐蚀、高机械冲击场景下易老化开裂的缺陷，这款采用不锈钢材质加工的密封套，可适配户外光伏逆变器、港口起重设备接线箱、化工区域防爆控制柜这类对部件耐候性、机械强度有严苛要求的使用场景，能在-40℃到120℃的环境温度区间内保持结构稳定性，不会因长期紫外线照射、盐雾侵蚀出现材质脆化问题。

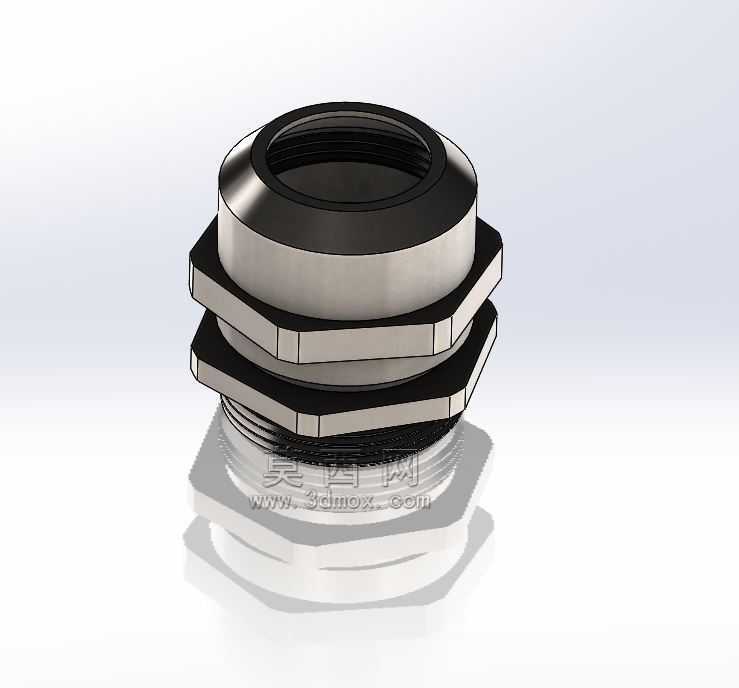

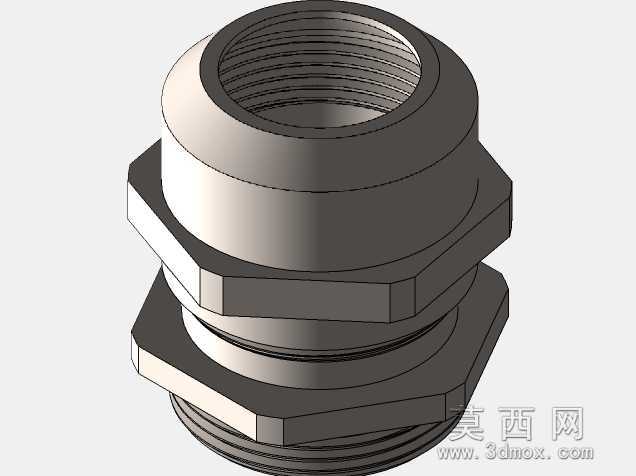

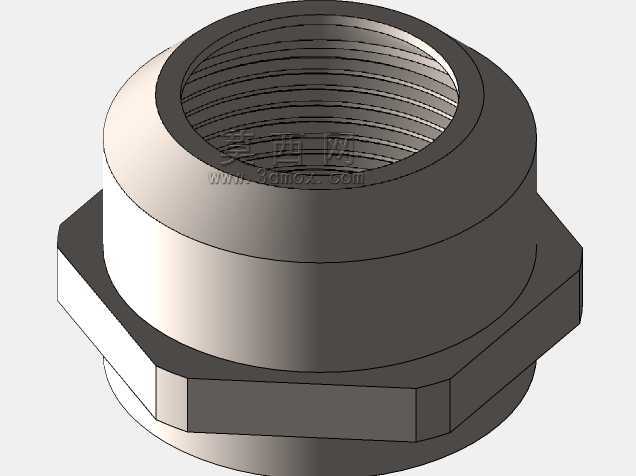

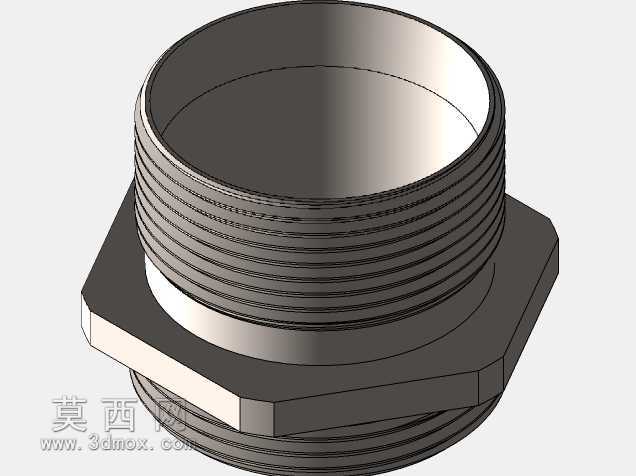

　　从结构功能来看，整套部件分为主体外螺纹座、锁紧六角螺母、压缩密封胶圈、防松垫片几个核心部分，主体外螺纹座的螺纹规格匹配标准M32公制细牙螺纹，可直接穿过柜体、接线盒上预先开好的M32安装孔，通过配套的六角螺母从腔体背面锁紧固定，安装时无需额外定制转接法兰，适配市面上绝大多数标准电气安装板的开孔尺寸，安装边界上，主体座穿板部分的长度适配2mm到6mm厚度的安装板材，无论是薄钢板折弯的电气柜壁，还是加厚的铸铝接线盒壁，都能通过调整螺母锁紧位置实现可靠固定，不会出现因板材厚度超出适配范围导致的锁紧不到位、密封面贴合不严的问题。

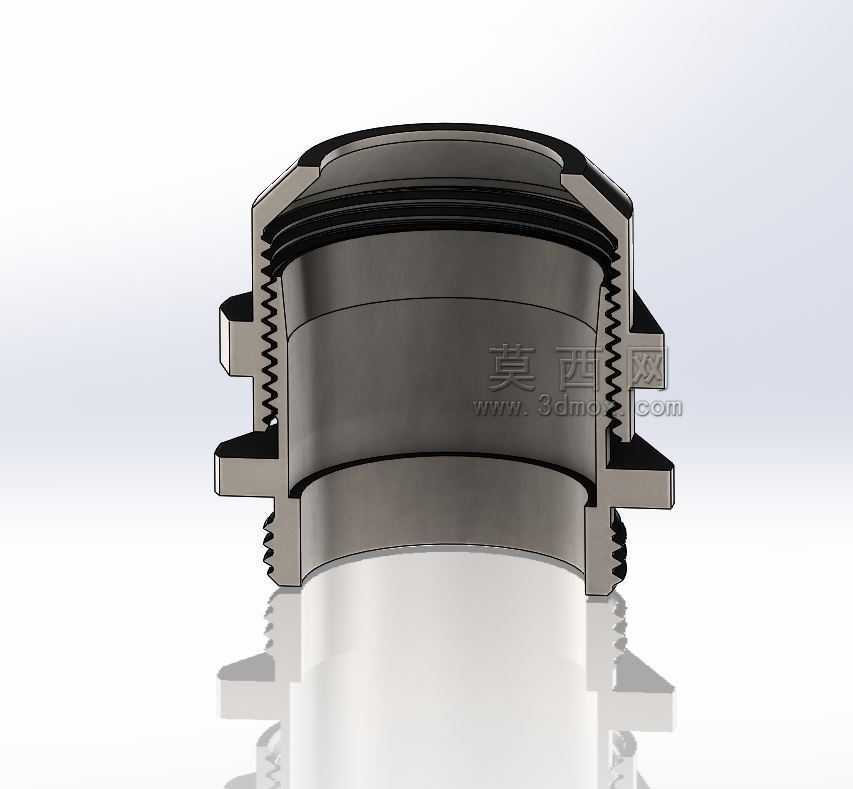

　　设计过程中，压缩式密封的核心逻辑是通过锁紧螺母旋入时的轴向推力，挤压内部的弹性密封胶圈产生径向形变，抱紧穿过的电缆外护套，同时在胶圈与电缆、胶圈与主体座内壁、主体座与安装板接触面之间形成连续的密封面，可达到IP68级的防护效果，能有效阻挡外界粉尘、水汽、油污进入设备腔体内部，避免内部电气元件因积尘、受潮出现短路、绝缘性能下降的故障。和市面上普通电缆密封套不同的是，这款结构在锁紧螺母与密封胶圈之间增加了带锥面的金属压环，旋紧螺母时压环会均匀施力在胶圈整个端面，避免胶圈局部受力过大出现挤裂、偏斜的问题，即使是外护套存在轻微椭圆度的电缆，也能通过胶圈的均匀形变实现全周抱紧，不会出现局部密封间隙。

　　在电缆适配范围上，这款M32规格的密封套可夹持外径18mm到25mm的圆形电缆，基本覆盖了常规3芯10平方、5芯6平方动力电缆，以及多芯控制电缆的外径尺寸，选型时无需针对每一种电缆线径单独采购对应规格的接头，减少了备件库存品类。结构上的六角外形设计完全适配标准开口扳手、活动扳手的锁紧作业，安装时不会出现圆形接头打滑、难以施加锁紧力矩的问题，每个六角面的尺寸公差控制在0.2mm以内，扳手卡合时不会出现滑边、崩角的情况，适合现场批量安装作业。另外，主体螺纹部分加工有标准退刀槽，螺母旋到底部时不会出现螺纹卡死、无法到位的问题，密封胶圈采用邵氏硬度65度的丁腈橡胶材质，抗老化性能优异，反复拆装3次以上仍能保持足够的抱紧力与密封性能，方便后期设备维护时的电缆更换、重新布线作业。

　　从实际使用的失效预防角度，这款结构在设计时特意在主体座与安装板的接触面上预留了密封垫圈安装槽，安装时配套橡胶平垫，可避免金属部件与安装板硬接触导致的接触面缝隙，同时能防止不同金属材质接触产生的电化学腐蚀问题，在沿海高盐雾、化工区域酸碱腐蚀的场景下，能大幅提升部件的使用寿命。锁紧螺母的端面加工有均匀的防滑齿，当螺母旋紧到位后，防松垫片的卡齿会嵌入螺母端面的齿槽内，避免设备运行过程中因长期振动出现螺母松脱、密封失效的问题，这一点在有电机、泵类等持续振动源的设备上尤为重要，很多现场出现的密封失效问题，往往不是胶圈老化导致，而是长期振动下螺母慢慢松退，胶圈失去压缩量后出现密封间隙。

　　建模过程中，所有配合面的公差都按照机械加工的实际工艺要求做了预留，外螺纹与内螺纹的配合间隙控制在合理范围，既不会因间隙过大出现锁紧晃动，也不会因间隙过小导致安装时螺纹咬死，六角部分的对边尺寸、对角尺寸完全符合国标紧固件的相关标准，现场安装时无需准备特殊工具，用常规的钳工工具就能完成装配。密封胶圈的形变空间也做了精准计算，当螺母旋到设计的锁紧位置时，胶圈的压缩率在30%左右，这个压缩率下既能保证足够的密封抱紧力，又不会因压缩量过大导致胶圈永久变形、失去弹性，很多非标准密封套出现的早期失效，就是因为胶圈压缩率设计不合理，要么压缩量不足密封不严，要么压缩量过大胶圈短期内就出现永久形变，无法维持密封效果。
