带防护结构面板安装式紧急停止按钮

　　在工业生产现场的各类设备操作面板、流水线工位控制端、大型机组本地操作盒上，急停按钮是触发频次极低但安全优先级最高的控件，任何存在机械运动风险、高压作业风险、工艺异常风险的设备端，都必须配置可快速触发的急停控件，而带防护结构的面板安装式急停，正是为了规避现场误触、杂物磕碰触发误停机问题设计的专用控件。这类带防护围挡的急停按钮，核心作用是在设备出现工艺异常、人员操作遇险、设备运行故障等紧急状态下，操作人员可快速拍压按钮触发设备全回路安全停机，切断动力输出、锁止运动机构，避免事故扩大；外围的半包围防护围挡，既不会阻碍紧急状态下的拍压操作，又能阻挡日常作业中工具滑落、物料剐蹭、人员无意触碰带来的误触发，减少非必要停机带来的生产损失。

　　从设计逻辑上看，这款急停按钮采用标准面板嵌装结构，安装适配直径22mm的标准面板开孔，这一尺寸是工业控制领域按钮类控件的通用安装孔径，可直接适配市面上绝大多数标准控制箱、操作面板、设备壁挂操作端的预留开孔位，无需额外扩孔或定制安装位，安装时从面板正面嵌入控件，背部通过配套锁紧螺母固定，安装后控件正面与面板表面贴合度好，防护围挡高出按钮头一定高度，形成物理防护边界，按钮触发头采用大直径蘑菇头设计，拍压接触面积大，紧急状态下无需精准瞄准即可顺利触发，拍压后按钮保持锁止状态，需顺时针旋转按钮头才能复位，避免触发后意外复位带来的二次风险。实际选型应用中，这类带防护的急停按钮常被用在焊接工作站操作盒、输送线本地控制端、机床操作面板、

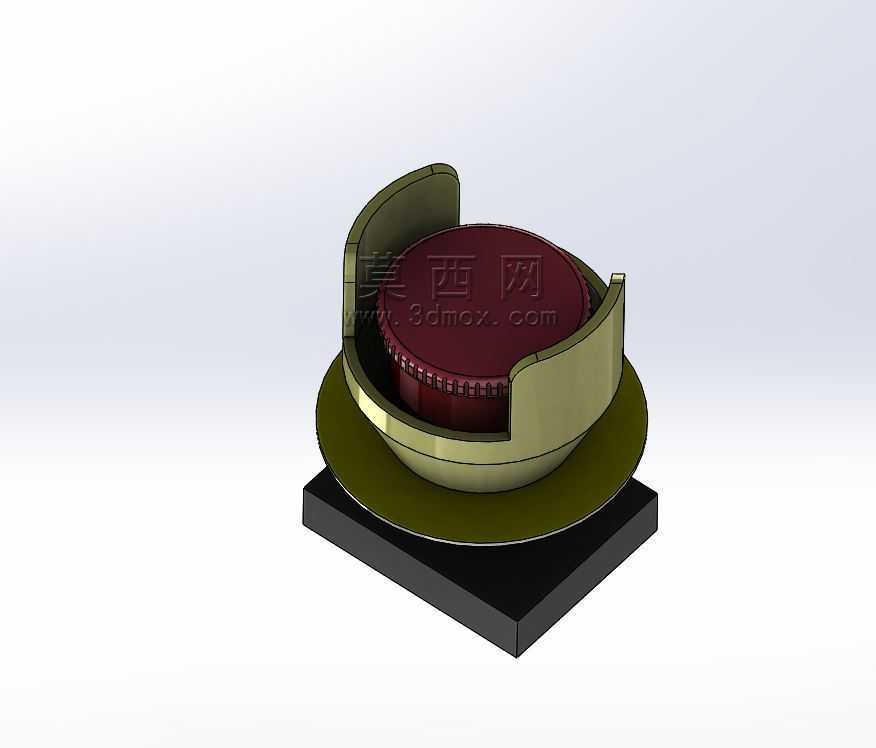

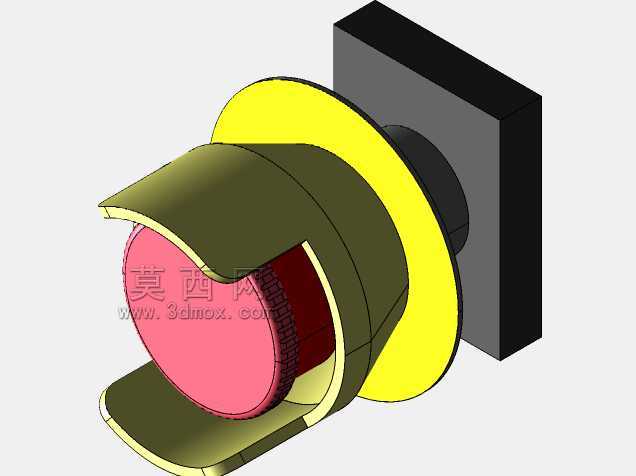

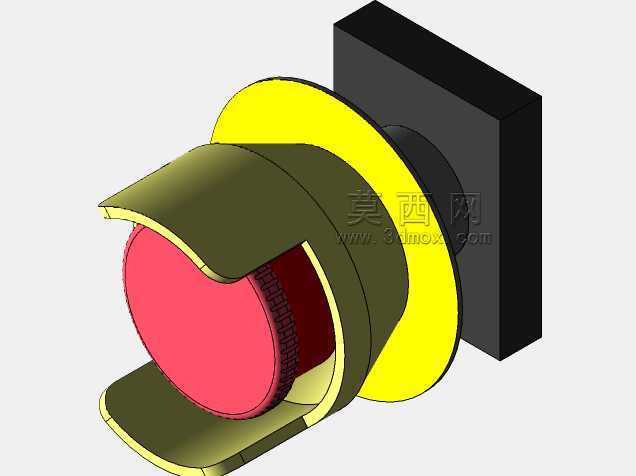

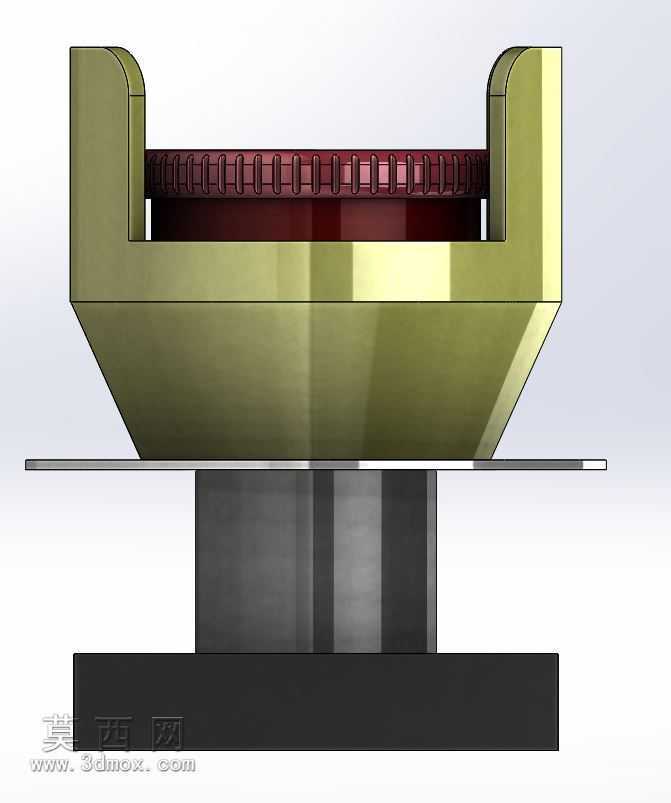

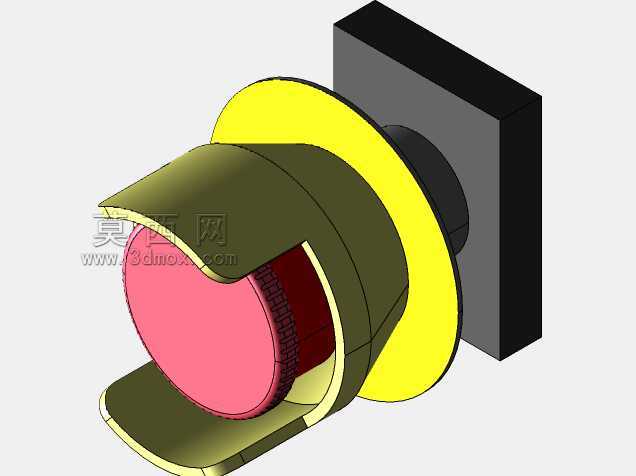

　　自动化装配线工位旁，相比无防护的普通蘑菇头急停，它的误触率可降低九成以上，尤其适合人员走动频繁、工具物料摆放靠近操作面板的生产场景，设计建模时充分还原了防护围挡的半包围结构，围挡两侧预留了足够的操作空间，不会因为防护结构的存在阻碍紧急状态下的操作动作，按钮底座与安装法兰的结构完全匹配实际安装流程，建模时还原了嵌装式结构的配合关系，可直接用于虚拟样机的操作面板布局验证、设备人机工程仿真，确认按钮安装高度、操作空间、防护范围是否符合安全设计规范。从结构细节上看，按钮整体分为底部安装基座、中部法兰固定座、蘑菇头触发端、外围防护围挡四个部分，安装基座位于面板背部，用于接入控制回路的接线端子，法兰固定座贴合面板正面，承担安装锁紧的受力，

　　蘑菇头触发端采用软质触感的设计，拍压时不会对手部造成磕碰伤害，外围防护围挡采用与按钮底座一体化的固定结构，无需额外单独安装防护套，减少现场安装的配件数量，也避免后期防护套脱落丢失的问题。在设备安全设计的验证环节，这类三维模型可直接导入设备整体装配中，模拟操作人员的操作动作范围，确认急停按钮的安装位置是否在操作人员可快速触及的范围内，防护围挡的高度是否足够阻挡日常误触，同时不会对紧急拍压动作造成阻碍，也可用于生成操作手册的示意图、设备安全培训的演示素材，帮助现场运维、操作人员快速识别急停控件位置，掌握正确的触发与复位操作方式。
