SICK光电接近传感器GRTE18SP2312三维建模作品

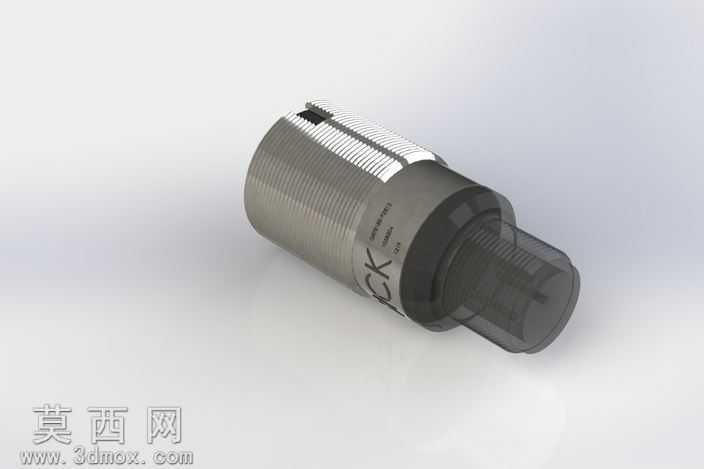

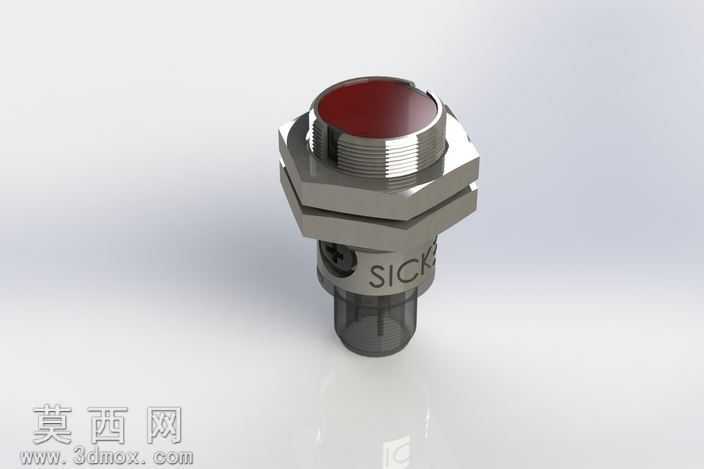

本作品为西克GRTE18SP2312型光电接近传感器的高精度三维建模成果，建模过程以还原实物真实结构与外观细节为核心目标，依托SolidWorks平台完成全参数化实体搭建，整体建模逻辑遵循工业元件从基准到细节、从主体到辅件的递进设计思路。建模初期首先确定传感器M18螺纹安装的主体基准轴，以此为核心搭建六角锁紧螺母的六棱柱结构、外螺纹段的标准牙型轮廓，严格匹配实物的安装尺寸公差，确保螺纹段、螺母对边尺寸与工业标准件规格完全一致。主体外壳部分采用回转类特征建模，还原金属壳体的阶梯式柱面结构，对壳体表面的品牌标识区域做凹陷特征处理，精准复刻实物上的SICK品牌字样刻印细节，金属壳体部分赋予磨砂金属材质，调整材质的粗糙度、反射率参数，模拟不锈钢机加工件的哑光金属质感。前端光学检测窗口部分，采用半透明深红色光学材质，调整材质的折射度、透光率与漫反射参数，还原光电传感器检测端红色滤光镜片的通透质感与色泽表现，镜片与金属壳体的配合间隙做0.1mm的精细化处理，还原工业元件的装配精度。尾部接线端部分，搭建半透明工程塑料材质的接头结构，还原塑料壳体表面的防滑纹理、卡扣细节，塑料材质调整为深灰半透明效果，模拟工程塑料的哑光磨砂质感，同时对接线端与主体的衔接台阶做倒角处理，还原实物的注塑工艺特征。建模过程中对所有可活动的锁紧部件做装配约束预留，六角螺母可沿螺纹段实现旋合动作模拟，整体模型支持参数化调整，可根据同系列不同规格传感器的尺寸快速修改特征参数。渲染阶段采用工作室柔光环境，搭配三点布光方案，突出金属壳体的边缘反光、红色镜片的通透折射效果，同时对模型的线体、颜色等细节做二次优化，添加细微的表面纹理提升真实感，最终呈现的模型可直接用于工业设备装配仿真、产线可视化演示、工控场景三维动画制作等场景，模型包含STEP、IGES等通用格式，可适配多数三维软件的导入使用需求，完整还原了该款光电传感器从外部安装结构到外观细节的全部特征，结构严谨细节丰富，具备较高的工业应用参考价值。
