威格特设备专用异形铰接支撑结构件

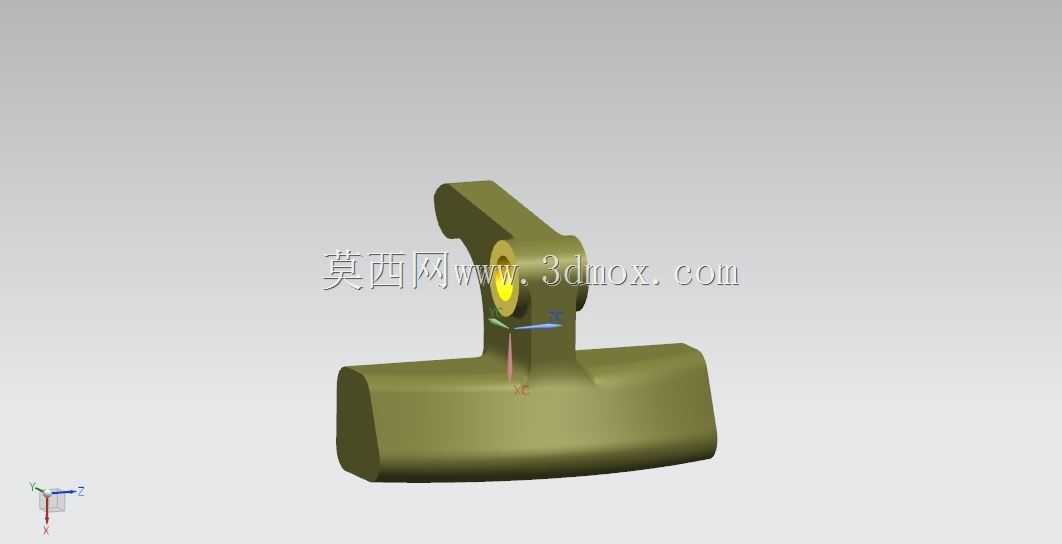

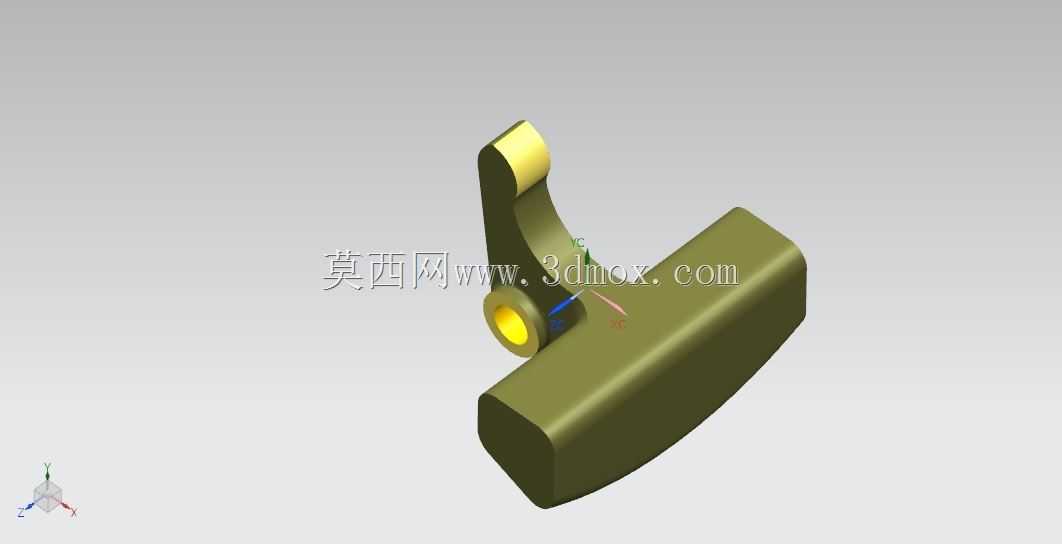

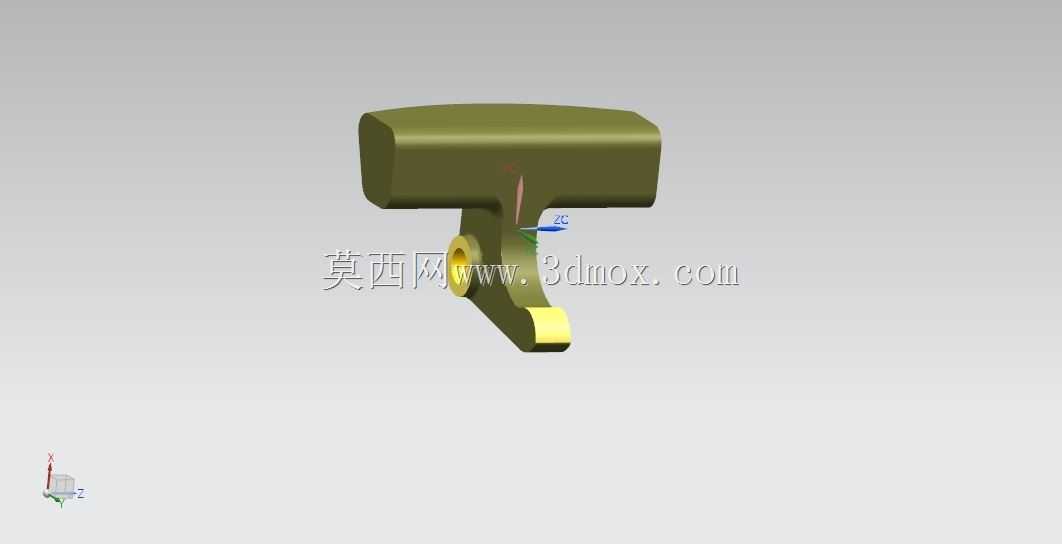

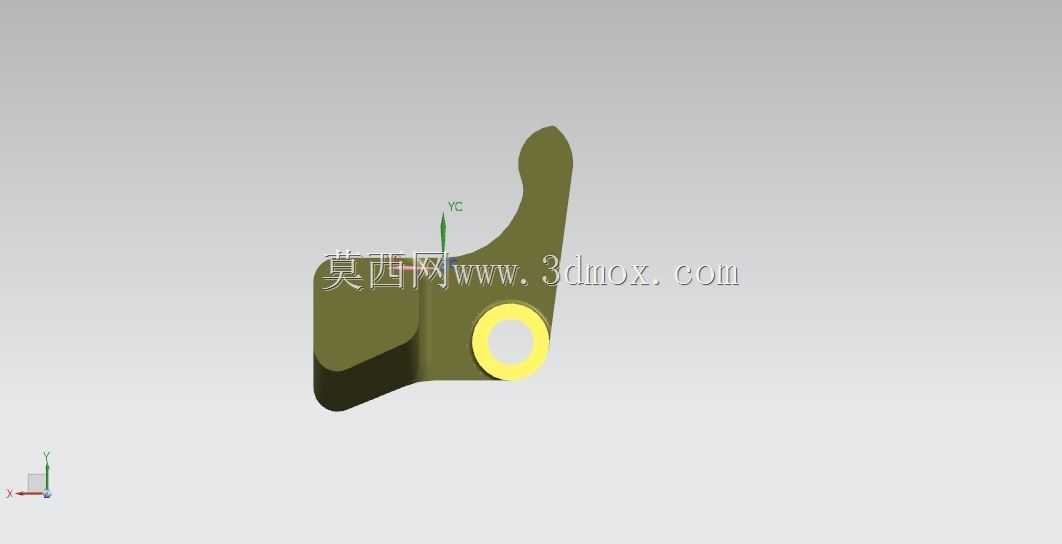

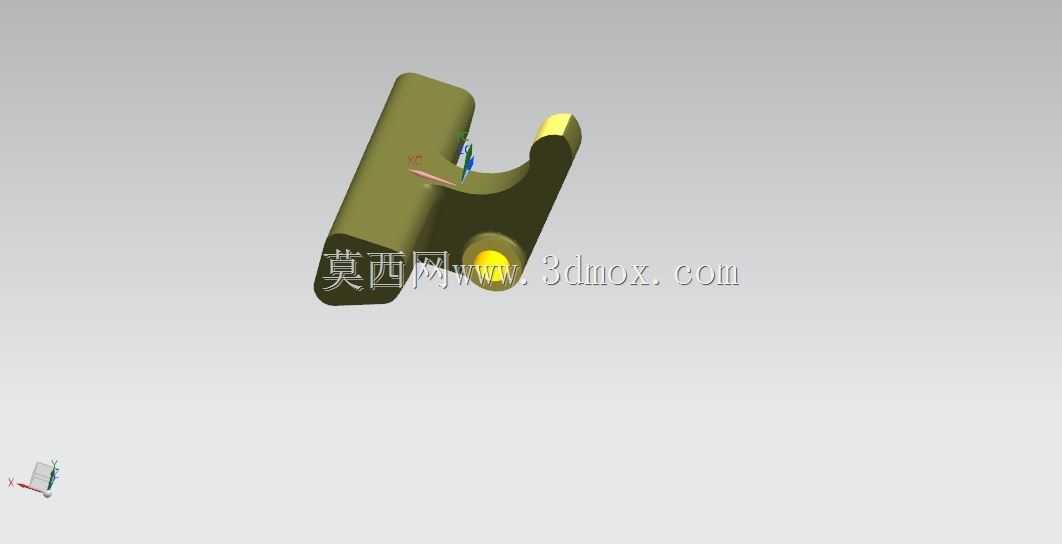

　　这类带铰接孔的异形支撑件，常见于重载工况的设备铰接点位，承担着部件间的载荷传递、相对转动限位的核心作用，在工程机械作业臂连接、专用设备开合机构、重载输送线翻转工位都能见到同结构原理的零件。从结构形态来看，零件主体为一体化成型的异形块状结构，一侧延伸出带弧度的钩状限位臂，下部设置同轴的铰接通孔，孔位周边做了加厚处理，用来抵消铰接销轴转动时带来的局部压应力，避免长期交变载荷下孔位出现椭圆变形、开裂失效的问题。设计阶段首先要匹配安装点位的转动行程，钩状臂的轮廓弧度是按照配对部件的转动轨迹做的仿形设计，既能够在最大转动角度下提供硬限位保护，又不会在部件正常转动范围内出现运动干涉，这部分轮廓的曲率是经过运动仿真反复校核的，要保证在全行程内，

　　零件与配对件的间隙始终保持在合理范围，既不会因为间隙过大出现晃动窜动，也不会因为间隙过小出现卡滞、磨损加剧的问题。铰接孔的尺寸公差需要严格匹配销轴的配合等级，一般采用基孔制的过渡配合，既保证销轴安装后不会出现径向窜动，又能让铰接转动的阻力保持在合理区间，孔的内壁需要做表面硬化处理，提升耐磨性能，因为铰接点位是长期反复转动的摩擦副，表面硬度不足会快速出现磨损失效，大幅缩短部件的维护周期。零件的安装边界需要结合整体设备的安装空间确定，主体块的厚度要匹配两侧安装耳板的间距，保证装入后不会出现轴向窜动，钩状臂的延伸长度要满足限位行程的要求，同时不能超出周边部件的安装空间，避免在设备组装时出现无法装入的问题。从受力角度分析，

　　零件的载荷主要集中在铰接孔周边以及钩状臂的根部，这两个位置在建模时做了圆弧过渡处理，避免直角结构带来的应力集中，尤其是钩状臂与主体块连接的根部，是承受弯矩最大的位置，过渡圆角的大小经过有限元分析校核，保证在额定载荷下，最大应力值低于材料的许用应力，留有足够的安全余量。这类零件一般采用中碳钢整体加工或者铸造成型后再做机加工，铸造成型的毛坯需要先做时效处理，消除内部残余应力，避免后续加工或者使用过程中出现变形，影响装配精度。铰接孔的加工需要保证同轴度以及圆柱度要求，孔的端面要与孔轴线保持垂直，避免销轴装入后出现偏载，导致局部磨损过快。钩状臂的限位工作面需要做平整处理，保证限位接触时受力均匀，不会因为接触面不平整出现局部点接触，

　　造成局部压溃变形。在实际设备运行中，这类铰接支撑件的可靠性直接影响整个机构的运行稳定性，一旦零件出现断裂或者过度磨损，会导致机构转动失控，甚至引发设备故障，所以在设计阶段除了结构强度校核，还要考虑日常维护的便利性，铰接孔位置要预留润滑脂加注的通道，保证摩擦副能够得到持续润滑，降低磨损速率。零件的外形没有多余的冗余结构，所有轮廓都是围绕功能需求设计，没有为了外观增加不必要的结构，最大化降低零件的自重同时保证结构强度，这也是机械结构设计中实用优先的典型体现，每个曲面、每个倒角、每个加厚区域都有对应的功能考量，不存在无意义的造型设计。
