十字辐条环形轮盘结构设计

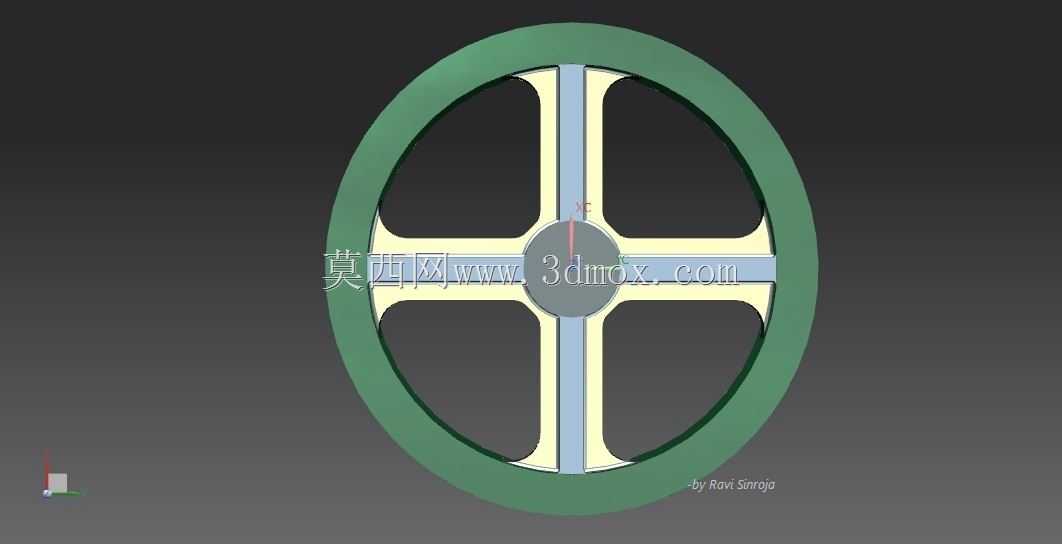

　　该环形轮盘构件的设计初衷，是适配轻载传动场景下的从动轮需求，常见于轻型输送设备的导向轮组、小型游乐设施的转动支撑、教具演示装置的传动轮等场景，这类场景对轮体的自重控制有较高要求，同时需要保证径向受力的均匀性，避免转动过程中出现偏摆卡顿。从结构设计逻辑来看，外围采用等厚环形轮缘设计，轮缘的截面为矩形结构，宽度方向预留了标准嵌装软质包胶层的卡槽余量，实际使用时可根据接触摩擦需求嵌装橡胶或聚氨酯包胶，增大接触面摩擦力同时降低运行噪音，轮缘的外圆面做了微小的倒角处理，避免装配和运转过程中锐边划伤操作人员或配套接触构件。中心部位设置圆柱形轮毂，轮毂内孔预留了标准键槽的加工余量，可根据配套轴径的实际尺寸做最终精加工，

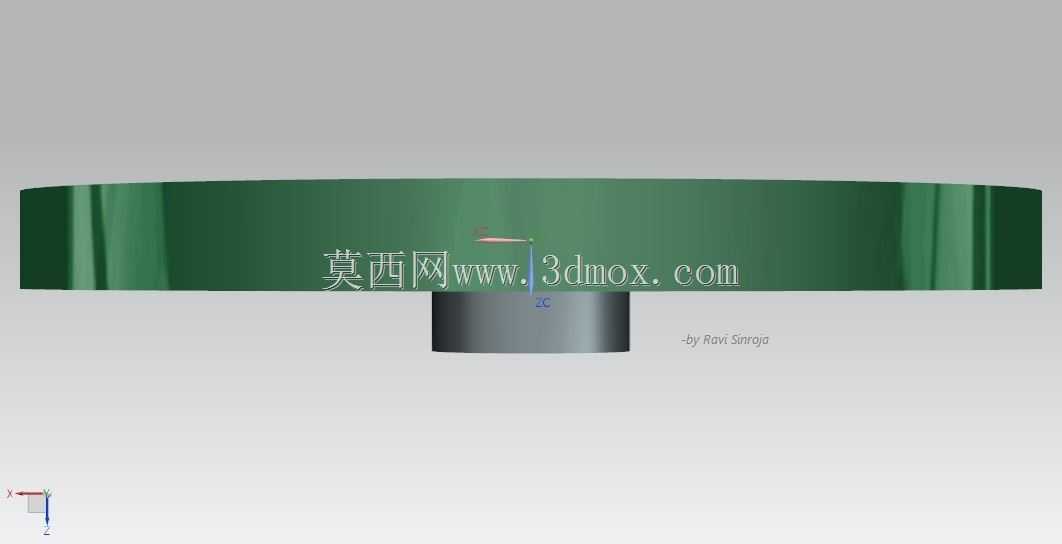

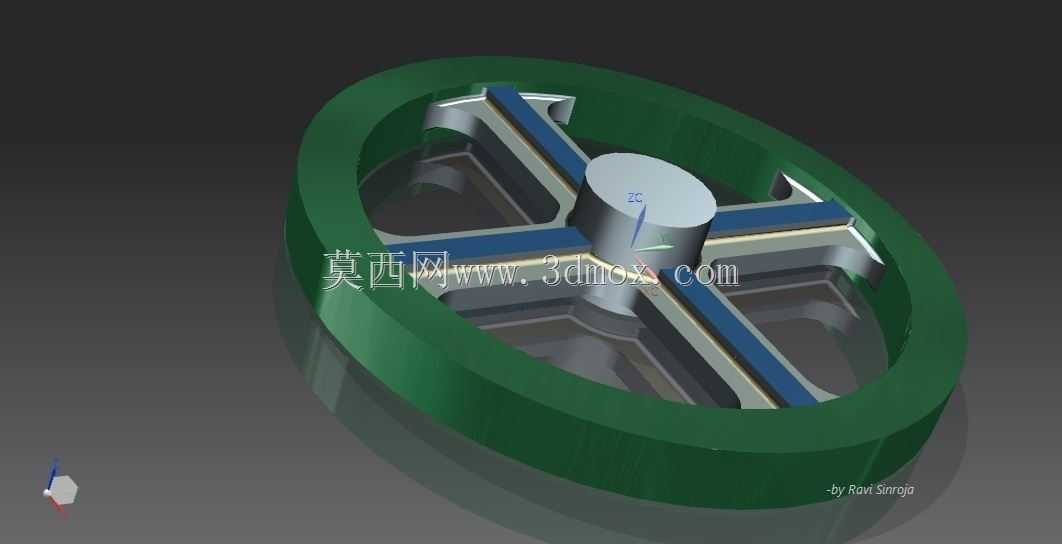

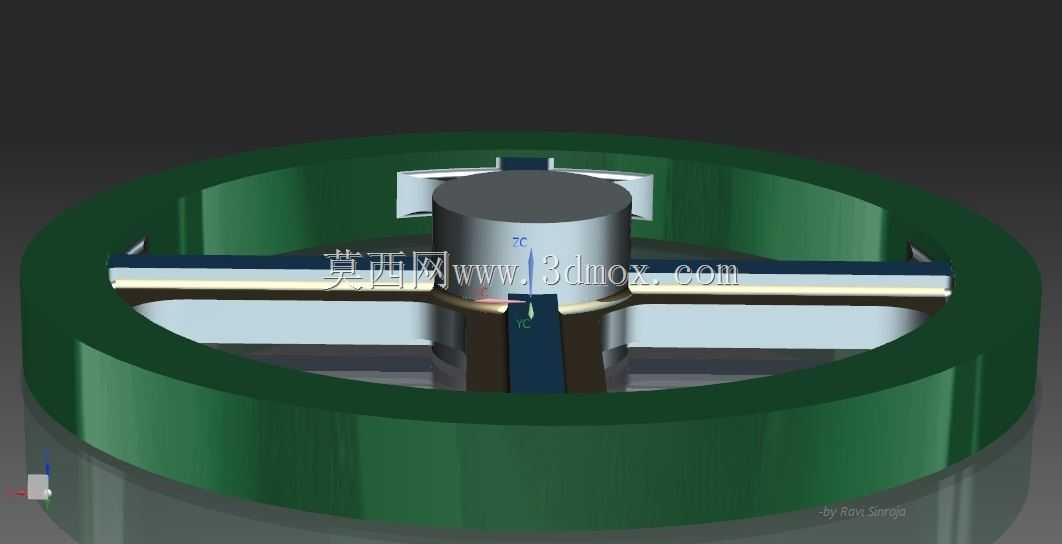

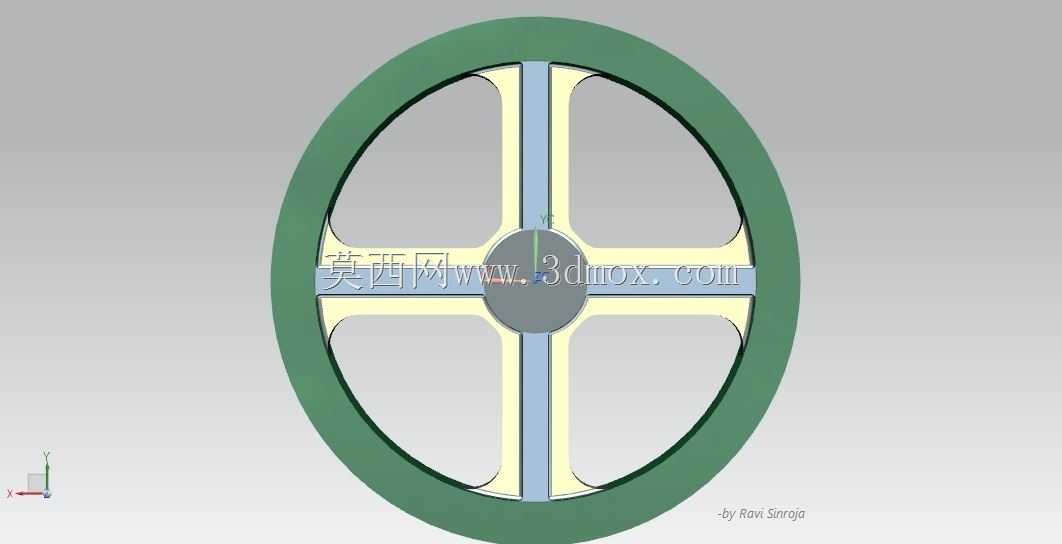

　　轮毂的轴向长度略大于轮缘厚度，保证与传动轴装配时的轴向定位面足够，避免运转时轮体发生轴向窜动。连接轮毂与轮缘的部分采用十字形等宽辐条结构，四根辐条沿轮毂周向90度均匀分布，辐条的截面采用矩形带圆角的设计，既避免了应力集中导致的辐条根部断裂问题，也在保证支撑强度的前提下最大化去除了冗余材料，相比实心轮盘结构，自重可降低60%以上，转动惯量也随之大幅降低，能够有效降低驱动端的动力损耗。辐条与轮毂、轮缘的连接位置均做了渐变圆弧过渡处理，圆弧半径根据受力仿真结果做了匹配优化，在径向载荷作用下，应力能够均匀分散到整个辐条截面，不会在连接位置出现应力集中点，经过有限元受力验证，在额定径向载荷下，最大应力值远低于常用45号钢的许用应力值，

　　安全系数满足轻载传动场景的使用要求。从安装边界来看，轮缘的外圆直径、轮毂内孔的基准直径、辐条的厚度、轮体的总轴向厚度均遵循通用机械零部件的尺寸系列标准，能够直接适配多数现有轻载传动机构的安装尺寸，不需要对配套机架或传动轴做额外改造，替换原有同规格轮体时可直接装配。实际使用过程中，十字辐条的间隙还可作为通风散热通道，当轮体用于有一定温升的传动场景时，转动过程中气流可通过辐条间隙带走轮毂与轴配合位置产生的摩擦热量，避免长时间运转导致的配合面过热抱死。设计过程中也充分考虑了加工工艺性，整个轮体可采用一体铸造成型后做精加工，也可采用板材切割后焊接成型，两种加工方式都能实现批量生产，加工成本较低，适合中小批量的设备配套需求。

　　轮体的形位公差控制遵循通用转动件的标准要求，轮缘外圆相对于轮毂内孔的径向圆跳动、轮缘端面相对于轮毂轴线的端面圆跳动均控制在轻载传动允许的公差范围内，保证运转时的平稳性，不会出现周期性的振动。针对不同的使用场景，该结构还可做灵活调整，比如用于腐蚀性环境时可更换为不锈钢材质加工，用于有防静电要求的场景时可在轮缘包胶层中添加抗静电剂，辐条表面也可根据需求做喷涂或氧化处理，提升环境适应性。
