户外落地式天然气调压计量集成装置

　　这套集成装置主要面向城镇燃气管网末端、工商业用户供气支路的调压计量场景，替代传统分散安装的阀组、调压件、计量表拼接方案，解决现场散件安装施工周期长、管路排布杂乱、后期运维排查点位分散的痛点，适配小区供气支网、小型工业用户厂区进气端、商业综合体燃气接入点等多种户外布设场景，无需搭建专用设备间，依托立式支架即可直接落地固定，大幅降低现场施工的土建成本。

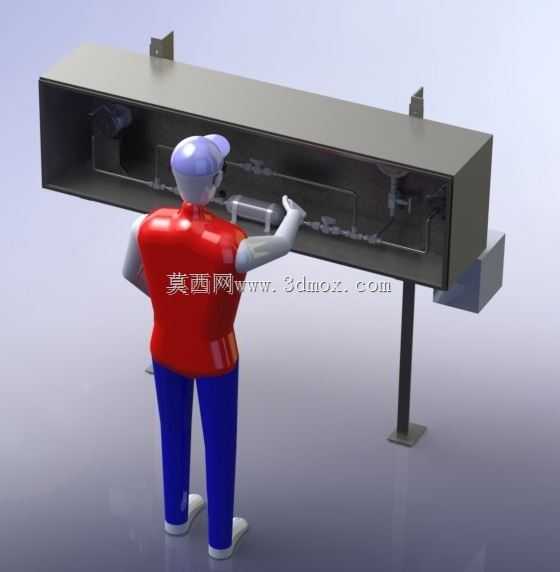

　　装置整体采用长条形卧式箱体结构，主体防护箱体采用冷轧钢板弯折焊接成型，箱体背部预留两个壁挂安装耳板，底部配套立式单柱支撑支架，支架底部带方形安装法兰盘，可通过膨胀螺栓直接固定在水泥硬化基础上，整体安装边界控制在长度1.8米、宽度0.4米、箱体中心距地面安装高度1.2米的范围内，既满足操作人员站立操作的人体工学高度要求，也避免地面积水、杂物堆积对管路阀件的侵蚀。箱体采用单侧开门结构，日常运维时可直接开启箱门操作内部阀件，关闭箱门后可实现防雨、防尘、防外力磕碰的防护效果，适配户外长期露天布设的环境要求。

　　内部管路采用横向排布的集成式设计，从进气端到出气端依次整合了进气切断阀、过滤组件、调压阀组、计量段、出气控制阀，所有阀件之间采用无缝钢管焊接连通，减少法兰连接点位的泄漏风险，管路通径根据常用供气流量等级匹配DN50规格，调压段可根据后端用户的压力需求适配不同调压比的阀件，将上游管网的中压燃气调整至用户端可用的低压稳定压力，计量段预留了流量计安装位，可直接接入流量计量设备实现用气量统计，无需额外改造管路。

　　设计阶段优先考虑运维操作的便利性，所有阀件的操作手柄、仪表显示面均朝向箱门开启侧，操作人员站立在箱体正前方即可完成所有阀门启闭、压力读数、滤芯更换的操作，无需探身进入箱体内部；管路排布时特意预留了不小于100mm的操作间隙，相邻阀件之间不会出现操作干涉，更换易损件时无需拆解相邻管路，可直接单独拆卸故障部件。箱体内部预留了走线槽位，可将压力变送器、流量计的信号线统一规整布线，从箱体底部的防水穿线孔引出至远端监控系统，实现供气压力、流量的远程实时监测，适配智慧燃气场站的数字化运维需求。

　　结构强度设计上，箱体钢板厚度不小于2mm，外部安装耳板、底部支撑支架均采用加厚型钢焊接，整体可承受12级风力的载荷，不会出现支架变形、箱体晃动的问题；所有钢制部件表面均做环氧富锌底漆加聚氨酯面漆的防腐处理，可耐受户外酸雨、高低温交变的环境，设计使用寿命不低于15年。管路焊接完成后整体做水压气密性试验，试验压力为1.5倍额定工作压力，保压30分钟无泄漏才会进入后续装配工序，从结构层面规避燃气泄漏的安全风险。

　　不同于传统散件安装的燃气阀组，这套集成装置在出厂前就完成了所有阀件的预装、试压、调试，现场仅需连接进出气管路、固定支撑结构即可投入使用，现场施工周期从传统的3-5天缩短至4小时以内，同时统一的管路排布也让后期运维的排查路径更清晰，运维人员可快速定位故障点位，降低日常巡检的工作量。箱体侧面预留了泄压口，当内部管路出现超压情况时，泄压阀可自动开启泄放超压气体，泄放方向朝向箱体外侧无人区域，避免超压引发的安全事故。
