带有限元应力云图的立式承载框架结构

　　这类立式承载框架多应用于工业生产环节的物料暂存、反应罐体配套支撑、中型工艺设备的承载基座场景，在化工配料、散料中转、小型反应工序配套中较为常见，区别于普通型材拼接的简易支架，该结构在设计阶段就同步完成了力学仿真验证，能适配带动态载荷、物料偏载的实际工况。从结构布局来看，整体采用底部方形承载基座搭配上部圆形围合框架的组合形式，四根主支撑立柱沿底部方形基座的四个角点垂直布置，立柱底部设置带安装孔的脚座，可通过膨胀螺栓或焊接方式与地面基础、设备平台固定，安装时需保证四个脚座的平面度公差控制在每米0.5毫米以内，避免安装后产生附加装配应力。上部圆形围合框架采用多圈环形型材叠加布置，环形框架之间通过横向、斜向的加强筋条交叉连接，

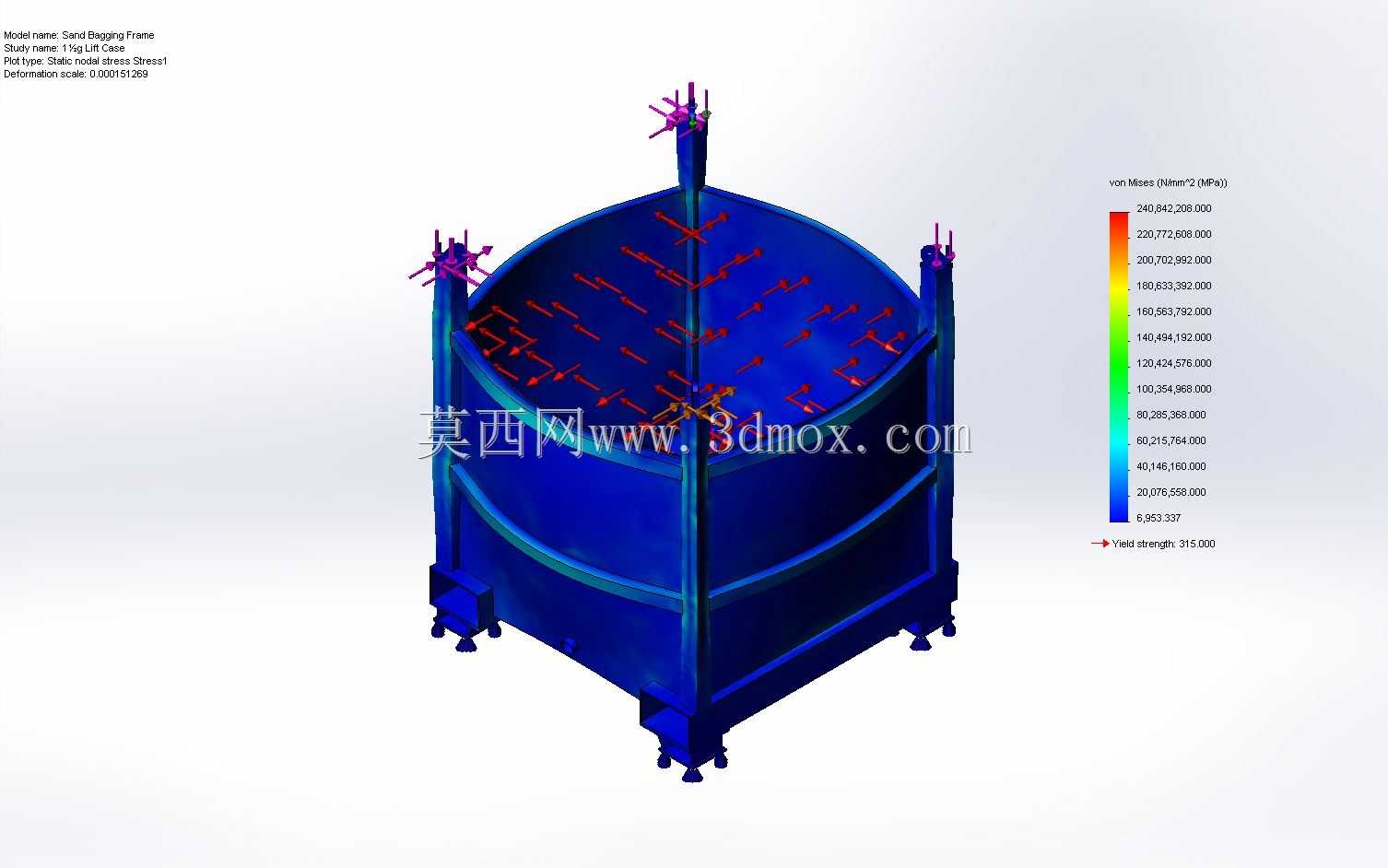

　　筋条的排布方向对应实际承载时的应力传递路径，在物料装填、设备运行产生振动时，可将局部集中载荷快速分散到整个环形框架，再通过四根主立柱传递到下方基础，避免局部型材因应力集中出现变形。顶部伸出的多组带连接接口的支杆，用于固定上方配套的进料管路、检测元件或搅拌组件，支杆的位置经过受力校核，避开了框架上部的应力集中区域，即使上方挂载的设备运行时产生小幅振动，也不会在支杆与主框架的连接位置产生疲劳损伤。从仿真云图的应力分布结果可以看出，框架的高应力区域主要集中在主立柱与底部基座的连接位置、环形框架与主立柱的衔接处，设计时在这些位置额外增加了三角形加强筋板，筋板的厚度比主框架型材厚2毫米，有效降低了衔接位置的应力峰值，

　　让整个框架的应力分布更均匀，最低安全系数满足1.5倍额定载荷的设计要求。在实际选型应用时，需要先确认框架的额定承载上限，该结构的承载边界主要由主立柱的截面尺寸、底部脚座的连接强度决定，当用于承载液态物料罐体时，还要额外考虑物料晃动产生的动载荷系数，通常动载荷系数取1.2即可覆盖常规工况的载荷波动。框架的外形尺寸适配直径两米以内的圆形罐体或工艺设备，底部方形基座的边长比上部圆形框架的直径大300毫米，保证放置时的稳定性，整体高度可根据配套设备的安装需求调整立柱长度，但调整时需要同步重新校核立柱的长细比，避免立柱过长出现失稳问题。安装过程中，需要先将底部基座的四个脚座调整至同一水平面，再依次拼接上部的环形框架与加强筋，

　　所有焊接位置需要满焊处理，焊后进行去应力退火，避免焊接残余应力影响框架的整体强度。日常使用中，需要定期检查主立柱与环形框架的连接位置是否出现变形、焊缝开裂的情况，尤其是在长期承受偏载的工况下，每半年需要对连接螺栓的预紧力进行一次复紧，保证框架的结构稳定性。这类经过仿真验证的框架结构，相比传统经验设计的支架，在相同承载能力下可减少约15%的型材用量，同时避免了因结构强度不足导致的设备倾覆、变形等安全隐患，在中小型工业设备的配套支撑场景中具备较高的实用价值。
