立式齿轮传动树脂搅拌混合装置结构设计

　　在复合材料成型、树脂浇注、化工配料这类生产场景里，树脂物料的均匀混合是直接影响后续制品成型质量的核心工序，不少车间早期采用的手持搅拌、简易桨叶搅拌设备，经常出现桶壁附近树脂沉积、固化剂分散不均、搅拌轴晃动蹭桶的问题，这套立式齿轮传动的混合装置，就是针对敞口圆桶盛装树脂的工况做的定向结构设计。整套设备采用落地式安装布局，底部是整块铣削加工的钢制安装底座，底座上预留了四个地脚螺栓安装孔，安装时可直接固定在车间硬化地面或者配套的操作平台上，不需要额外搭建高架支撑结构，底座的平面度公差控制在0.1mm/m范围内，避免长期运行出现机架偏斜。支撑立柱采用厚壁矩形钢管焊接成型，上端连接齿轮传动箱的安装平台，下端和底座满焊连接，

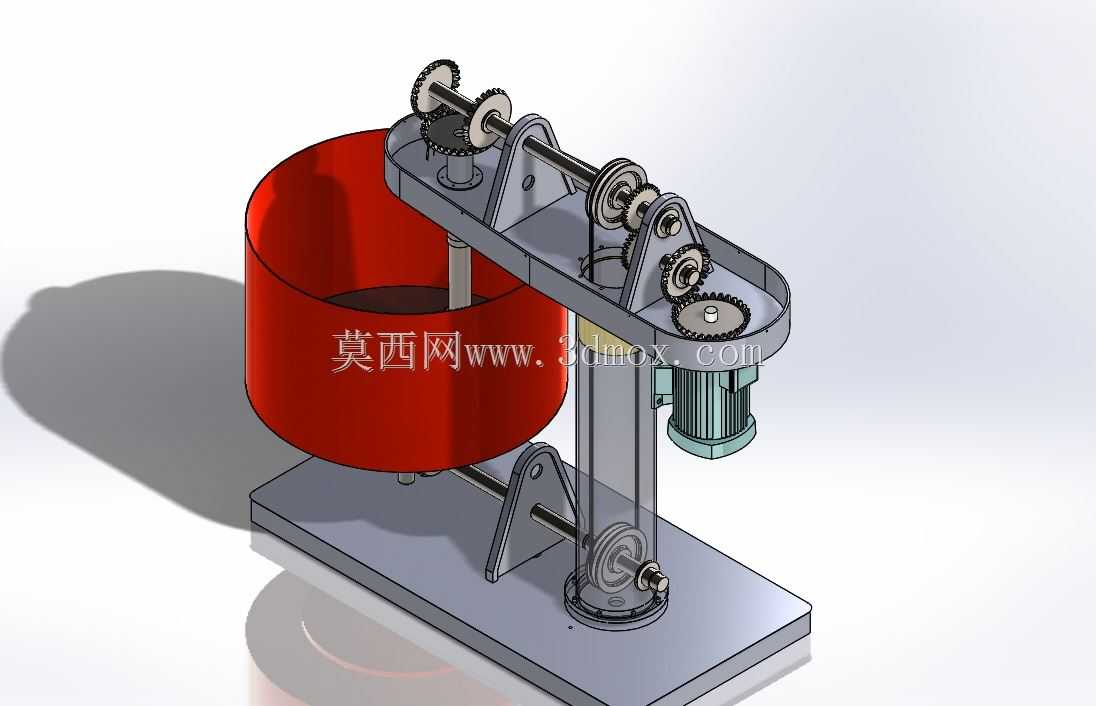

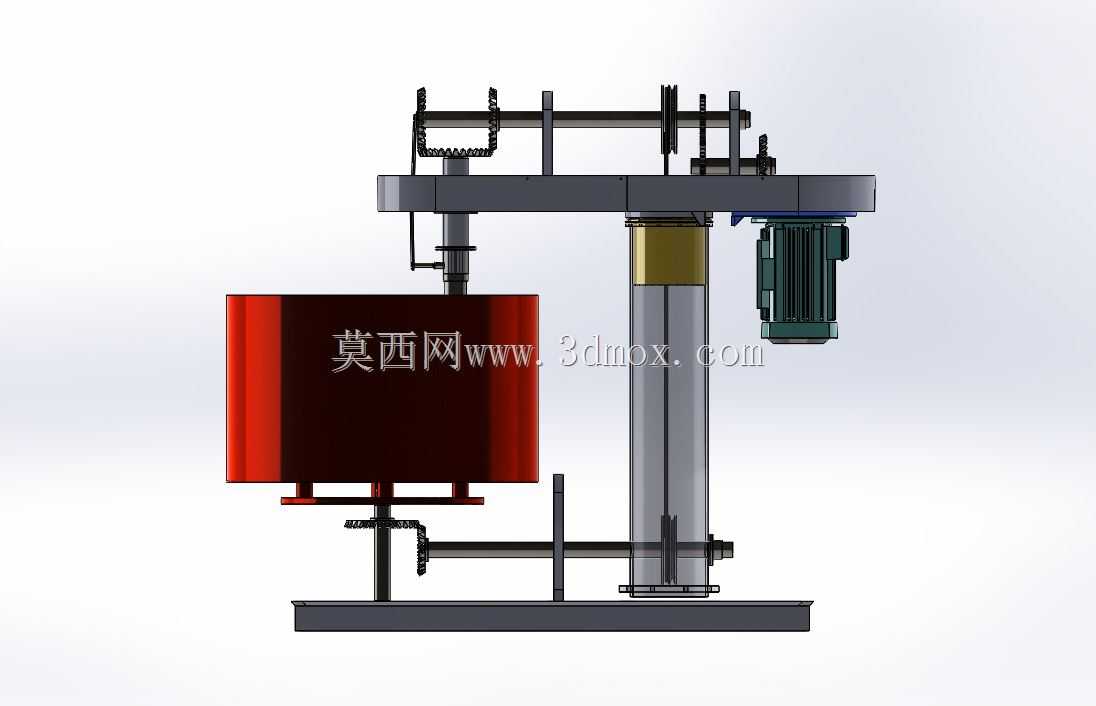

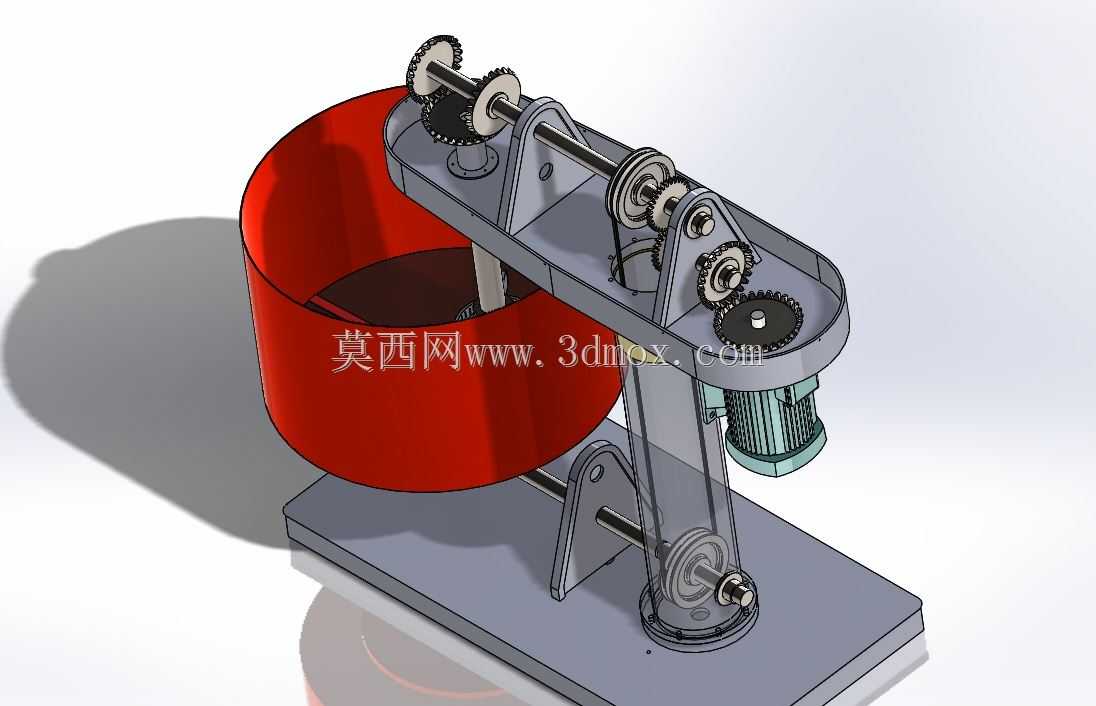

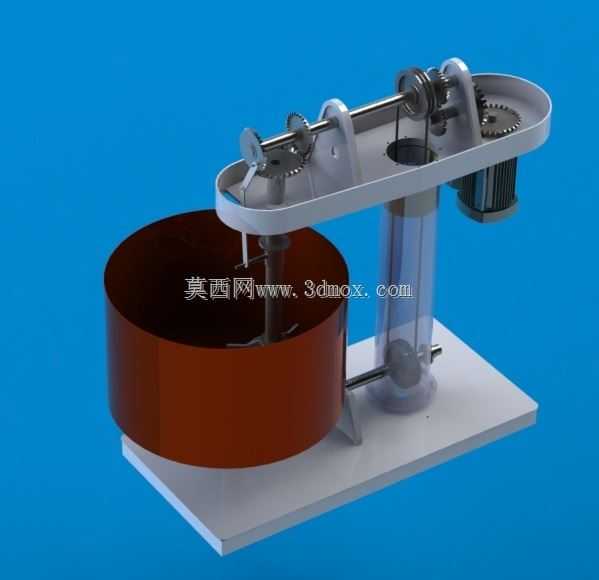

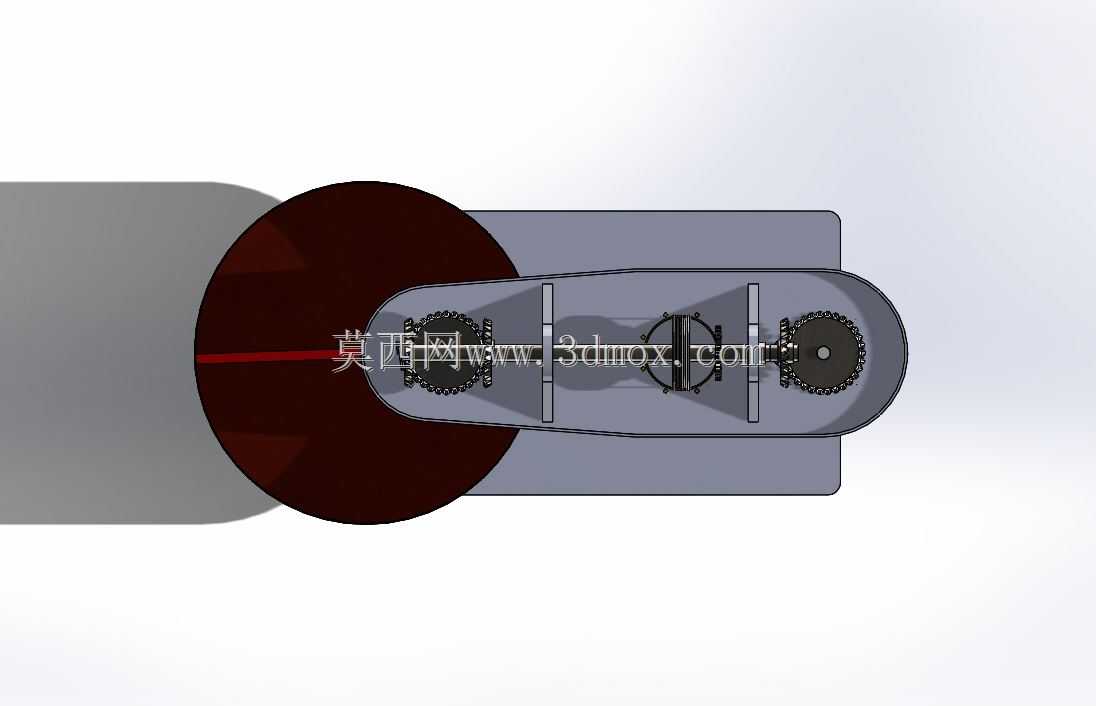

　　焊缝处做了去应力处理，避免焊接变形导致传动部件同轴度偏差。传动系统全部布置在立柱上端的封闭箱型结构内，动力输入端采用立式安装的驱动电机，电机输出轴通过第一组圆柱齿轮将动力传递到水平布置的传动轴上，传动轴上配置了多组不同齿数的传动齿轮，可根据不同树脂的粘度、混合工艺要求切换传动比，调整搅拌桨的输出转速——针对高粘度环氧树脂混合时可选用低转速大扭矩档位，针对低粘度不饱和树脂混合时可切换高转速档位提升混合效率。搅拌轴从传动箱下端垂直向下伸出，轴端可根据物料特性换装不同结构的搅拌桨，图中配套的是适配大敞口圆桶的桨叶结构，作业时搅拌轴可伸入配套的红色圆桶内部，桨叶距离桶底预留20-30mm的间隙，既不会刮蹭桶底造成容器磨损，

　　也能将桶底沉积的填料、固化剂充分搅动起来。设备的安装边界设计充分考虑了车间常用200L敞口料桶的尺寸参数，搅拌中心到立柱内侧的距离刚好匹配标准料桶的半径，料桶可直接推放到搅拌轴正下方的定位区域，不需要额外调整设备位置，单人即可完成上料、对位、搅拌的全流程操作。传动箱外侧设置了透明观察盖板，日常巡检时可以直接观察齿轮啮合面的润滑状态、齿面磨损情况，不需要拆解整个箱体就能完成润滑脂补充、紧固件紧固的日常维护工作。搅拌轴的支撑采用上下两组角接触球轴承配对安装，可同时承受搅拌过程中产生的径向载荷和轴向窜动力，即使搅拌高粘度物料出现负载波动，轴端的径向跳动量也能控制在0.05mm以内，不会出现桨叶蹭桶、轴封漏料的问题。

　　整套设备的传动齿轮全部采用渐开线圆柱直齿结构，加工精度等级为7级，齿面做了淬火处理，硬度达到HRC45-50，长期满负载运行也不会出现齿面点蚀、断齿的失效问题。在实际生产应用中，这套装置除了用于树脂类物料混合，也可适配涂料、胶粘剂、食品浆料等类似粘度的敞口容器物料搅拌作业，只需要更换对应材质的搅拌桨、调整传动比就能适配不同工况。设计过程中特意将电机安装位置布置在传动箱的侧下方，降低了整个设备的重心高度，运行时的振动幅度更小，不需要额外做混凝土基础减震，普通的环氧地坪车间地面就能满足安装要求。设备的所有外露金属部件都做了喷塑防腐处理，接触物料的搅拌轴和桨叶采用304不锈钢材质，避免长期接触树脂、固化剂等化工物料出现锈蚀污染物料的问题。料桶放置区域的底座表面做了防滑纹路处理，料桶对位后不会因为搅拌过程中的物料反作用力出现偏移，不需要额外设置桶体固定夹具，减少了操作步骤。传动系统的润滑采用锂基脂润滑，密封结构采用双唇口密封圈，可避免润滑脂泄漏滴落到物料桶内造成污染，同时也能防止搅拌过程中挥发的树脂蒸汽进入传动箱内部，附着在齿轮表面影响传动效率。
