工业烟气余热回收换热装置结构设计

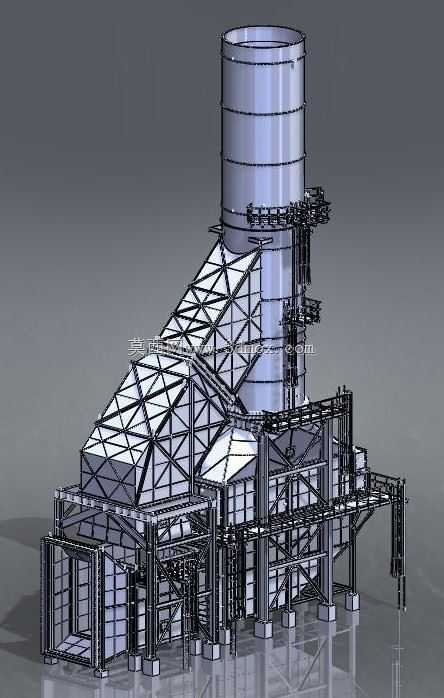

　　在冶金、建材、火电等高耗能工业生产场景中，生产环节排出的高温烟气往往携带大量未被利用的热能，直接排放不仅造成能源的极大浪费，还会提升厂区周边热排放强度，余热回收装置正是针对这类工况开发的核心热能回收装备，可将烟气中的余热置换出来用于生产补热、生活供暖或工质预热，直接降低生产环节的综合能耗。这套装置的整体结构采用立式塔体搭配下部扩展换热腔的布局，上部圆柱形塔段为烟气导流与均流段，下部带桁架围护的扩展腔体为核心换热区，侧面设置的多组平台与爬梯结构，是为了满足日常运维中对换热模块、清灰机构、检测仪表的检修操作需求，所有平台的护栏高度、踏步间距均按照工业设备运维安全规范设置，避免运维作业出现安全隐患。从结构设计逻辑来看，

　　下部扩展腔体采用变截面扩径设计，是为了降低高温烟气流经换热区的流速，延长烟气与换热面的接触时间，提升整体换热效率，腔体外部的型钢桁架结构并非单纯的围护装饰，而是承担了换热模块承重、腔体壁面抗形变加固、外部附属件安装载体的多重作用，因为高温工况下设备壁面会产生热胀冷缩形变，桁架的型钢节点采用铰接与刚性连接结合的方式，可释放部分热应力，避免长期运行出现焊缝开裂、结构变形问题。设备的进出口设置在下部腔体的侧方，分别对接上游生产设备的排烟道与下游的烟气处理管路，安装时需要注意进出口的法兰对接面需做耐高温密封处理，同时整个设备的基础支座采用多点分布式承重设计，每个支座下方都需要对应做混凝土承重基础，避免设备运行过程中出现不均匀沉降，

　　拉扯连接烟道造成密封失效。上部的圆柱形塔段内部设置有导流板与均流格栅，可将经过换热后的烟气均匀导入后续排放或处理环节，避免出现局部烟气流速过快、带水带尘的问题，塔体外部的多层环形平台对应塔段上的检测口、清灰口位置，运维人员可通过侧面的斜爬梯到达各层平台，完成仪表校准、积灰清理等操作。在换热模块的布局上，核心换热管束采用模块化组装方式固定在下部腔体内，每个模块都可通过腔体侧面的检修门单独抽出更换，不需要整体拆解设备外壳，大幅降低后期运维的工作量与停机时间，腔体下部设置的灰斗结构可收集烟气中沉降的粉尘，通过下方的卸灰机构定期排出，避免粉尘在换热面堆积降低换热效率。设计过程中需要重点考虑不同工况下的热膨胀补偿问题，

　　塔体与下部腔体的连接位置设置有膨胀节结构，可抵消不同段体因温度差产生的轴向形变，外部桁架与设备壁面的连接点预留有长圆孔调节余量，避免热应力传递到桁架结构造成连接节点损坏。设备的整体安装边界需要预留足够的侧面检修空间，尤其是换热模块抽出方向需要预留至少单模块长度两倍的操作空间，顶部不需要额外预留过高空间，因为塔体顶部为烟气出口，对接后续烟道即可，设备周边的管路布局需要避开爬梯与平台的通行区域，避免影响日常运维通行。从实际运行的角度，这类装置可将300-600摄氏度的高温烟气余热回收60%以上，回收的热量可通过换热工质输送到生产环节的预热工序，比如用于加热锅炉给水、预热生产原料、烘干工序补热等，直接减少生产环节的燃料消耗，同时经过换热后的烟气温度大幅降低，可减少后续降温除尘设备的运行负荷，兼具节能与环保双重价值。结构建模过程中需要重点核对各型钢的选型、节点连接方式、换热模块的安装间隙、密封结构的配合尺寸，避免实际生产组装时出现干涉问题，尤其是高温工况下的形变余量需要在建模阶段就提前核算，将热膨胀的位移量预留到配合间隙中，保证设备长期高温运行的结构稳定性。
