油气取样用LUNO集成式计量装置

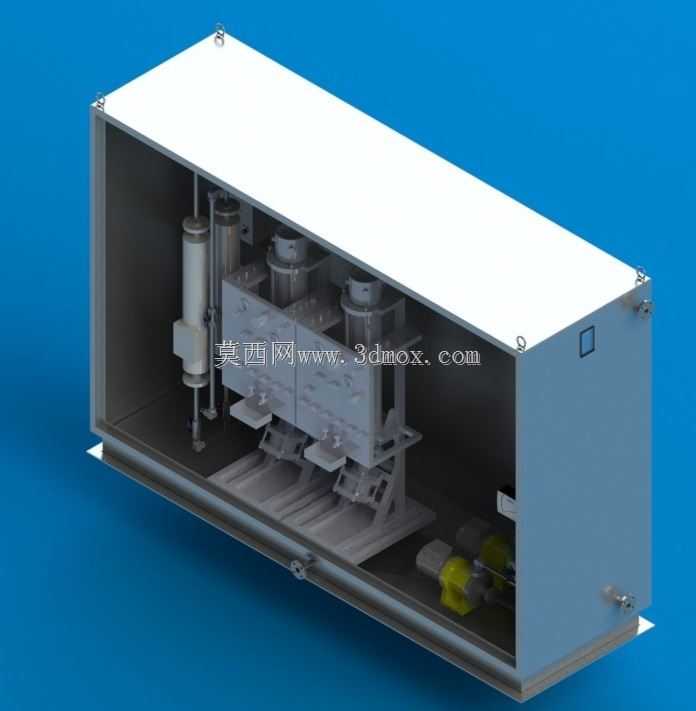

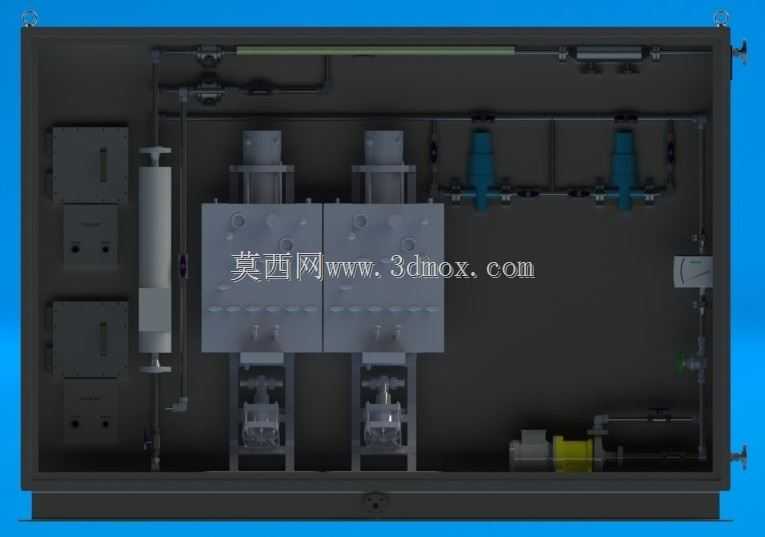

　　在油气田井口、集输站场的日常生产运维环节，介质取样与参数计量是掌握油品物性、核算输送量、把控生产工况的核心环节，传统分散式的取样与计量组件多采用现场零散配管安装的方式，不仅占用站场操作空间，还容易因管路排布杂乱引发介质残留、取样代表性不足、维护操作动线交叉等问题，这套集成式计量取样装置正是针对这类现场痛点完成的结构化设计。整套设备采用箱式集成布局，将计量回路、取样支路、过滤组件、控制阀门、压力缓冲单元全部整合在封闭的安装箱体内，所有管路沿箱体背板做分层排布，上层预留介质进出的主接口，可直接与站场的工艺主管线做法兰对接，无需现场额外裁剪配管，能大幅缩短现场安装的施工周期。从结构设计逻辑来看，设计阶段优先考虑了不同介质工况的兼容性，

　　针对含杂质的原油、含凝液的天然气介质，在取样支路前端设置了多级过滤缓冲结构，避免杂质进入计量腔室造成组件卡滞，同时在计量单元前后配置了独立的切断阀，可在不切断主工艺管线的前提下完成计量组件的在线校准与更换，不会影响站场的正常生产运行。箱体内部的组件排布严格遵循操作动线逻辑，需要日常操作的取样口、阀门手轮全部布置在靠近箱门的一侧，操作人员打开箱门即可完成取样操作、参数读取，无需探身进入箱体内部，日常巡检的可视角度也覆盖了所有易漏点与仪表显示面，能快速排查跑冒滴漏隐患。安装边界方面，箱体采用壁挂式安装结构，背部预留了四个标准化的安装挂点，适配站场常见的型钢支架与混凝土墙面安装需求，箱体的进出管接口统一设置在箱体顶部，

　　接口间距符合油气站场工艺配管的通用规范，可直接对接常规口径的工艺管线，无需额外做变径调整；箱体侧面预留了透气与泄压结构，即使内部管路出现微量介质泄漏，也能及时将可燃气体导出，避免在封闭箱体内积聚引发安全风险。功能特性上，这套装置同时具备在线计量与定点取样两大核心功能，计量回路可实时监测管线内的介质流量、压力参数，取样支路可实现不同工况下的代表性取样，避免了传统取样方式中管线死段残留介质影响样品准确性的问题；双计量单元的冗余设计，可在单路组件维护时切换至备用回路，保证计量与取样功能的连续性。针对油气生产现场的防爆要求，箱体内所有电气组件的安装位置都做了隔爆处理，管路连接全部采用金属密封结构，可适应野外站场的温差变化与振动工况，

　　不会因长期运行出现密封失效问题。在建模过程中，所有管路的弯折半径、组件安装间隙都严格按照机械装配的公差要求设置，阀门手轮的操作空间预留了足够的扳手操作余量，过滤器的拆卸方向也预留了足够的抽拉空间，后期维护时无需拆除周边其他组件即可完成滤芯更换，整套结构的集成化设计相比传统分散安装的组件，占地面积缩减六成以上，现场安装的焊口数量减少七成，能有效降低现场施工的质量风险与后期运维的工作量。
