壁球网球训练发球休闲装置结构设计

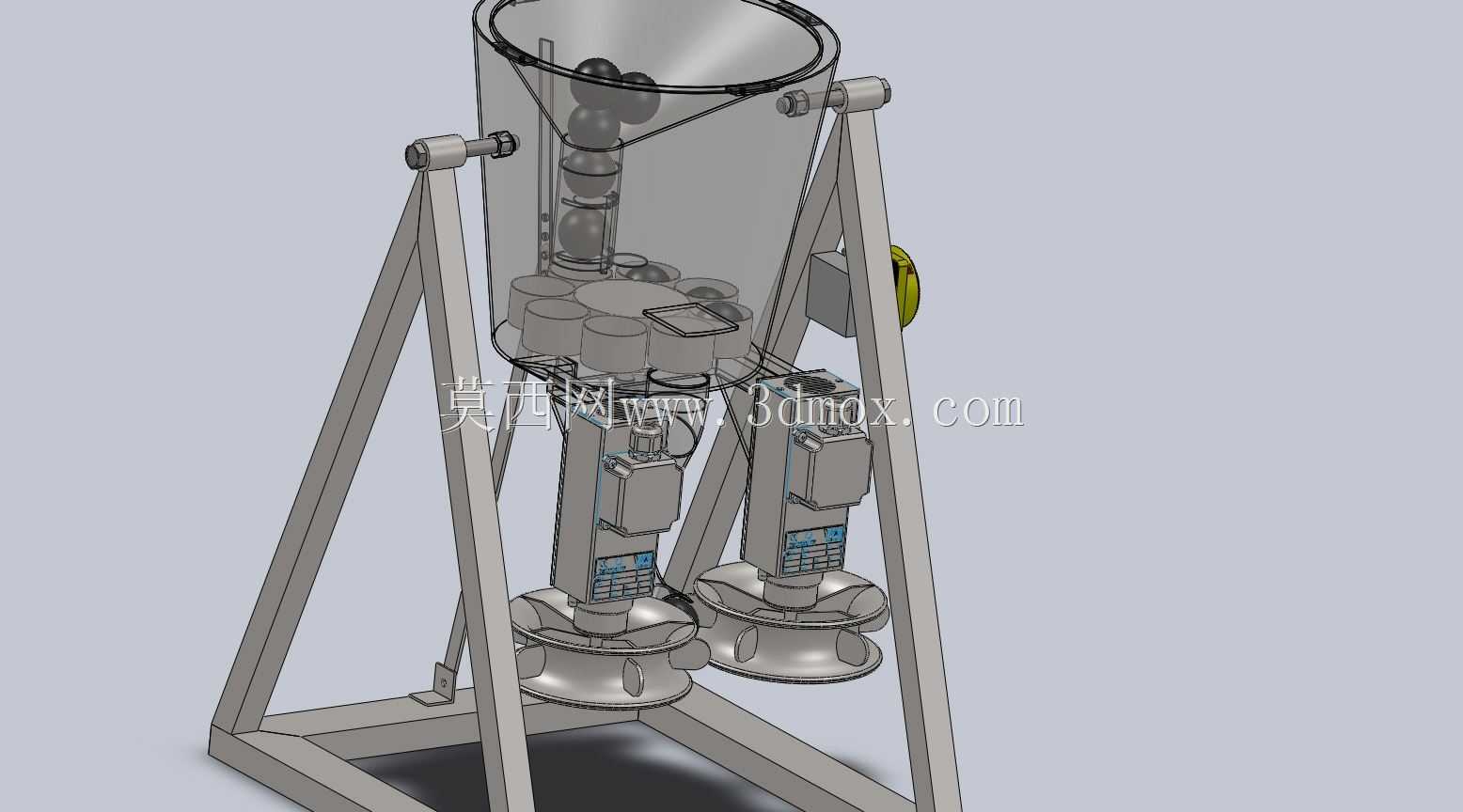

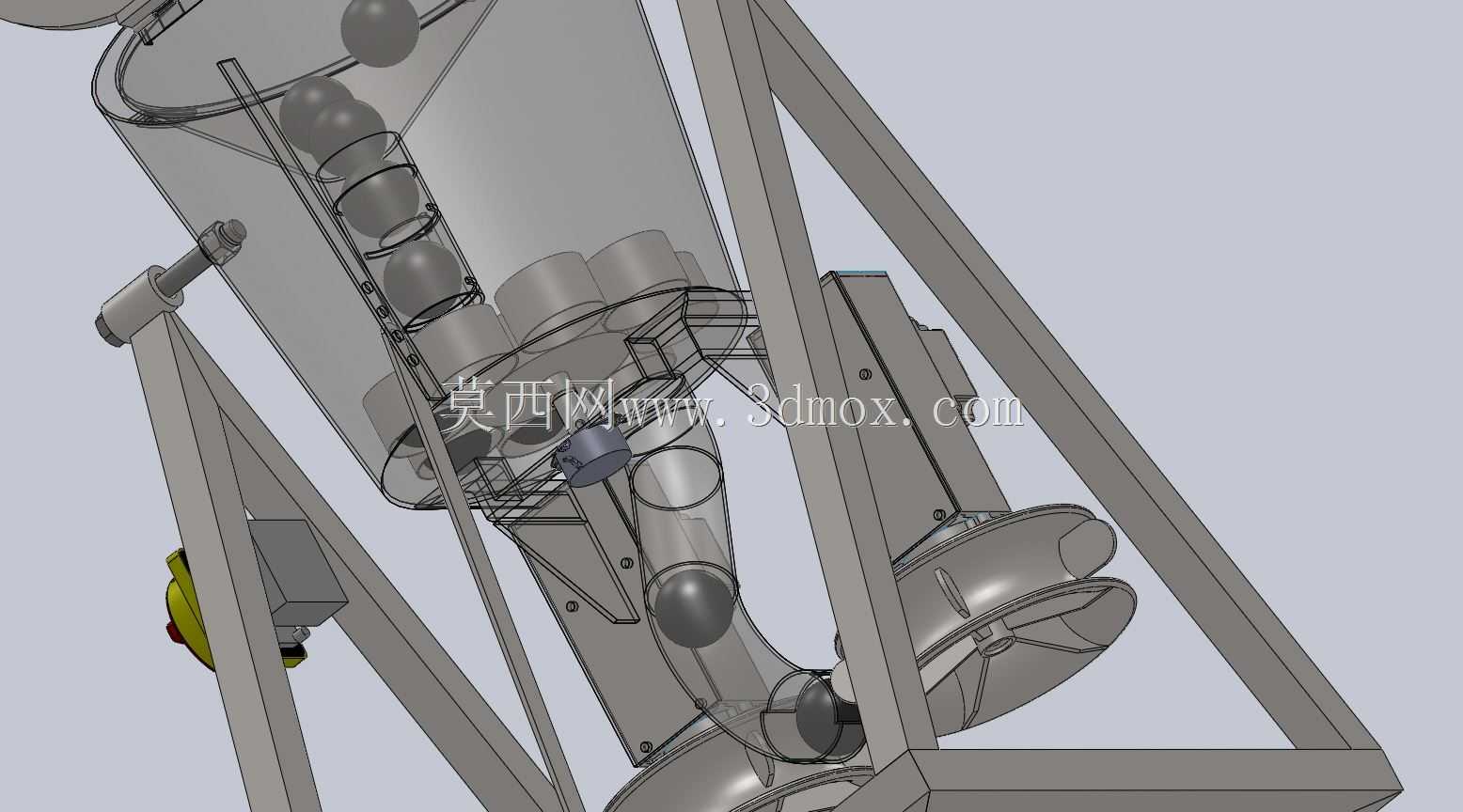

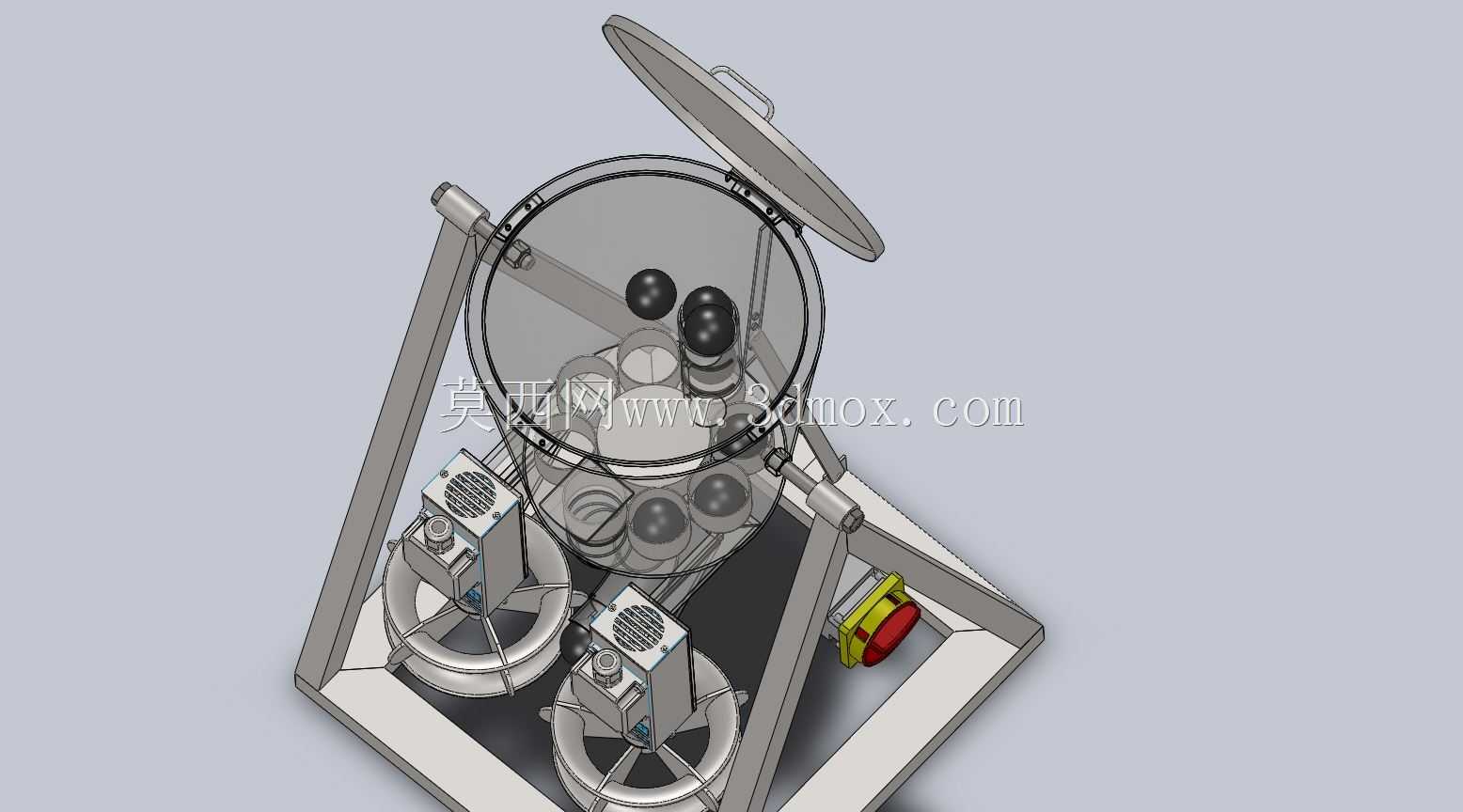

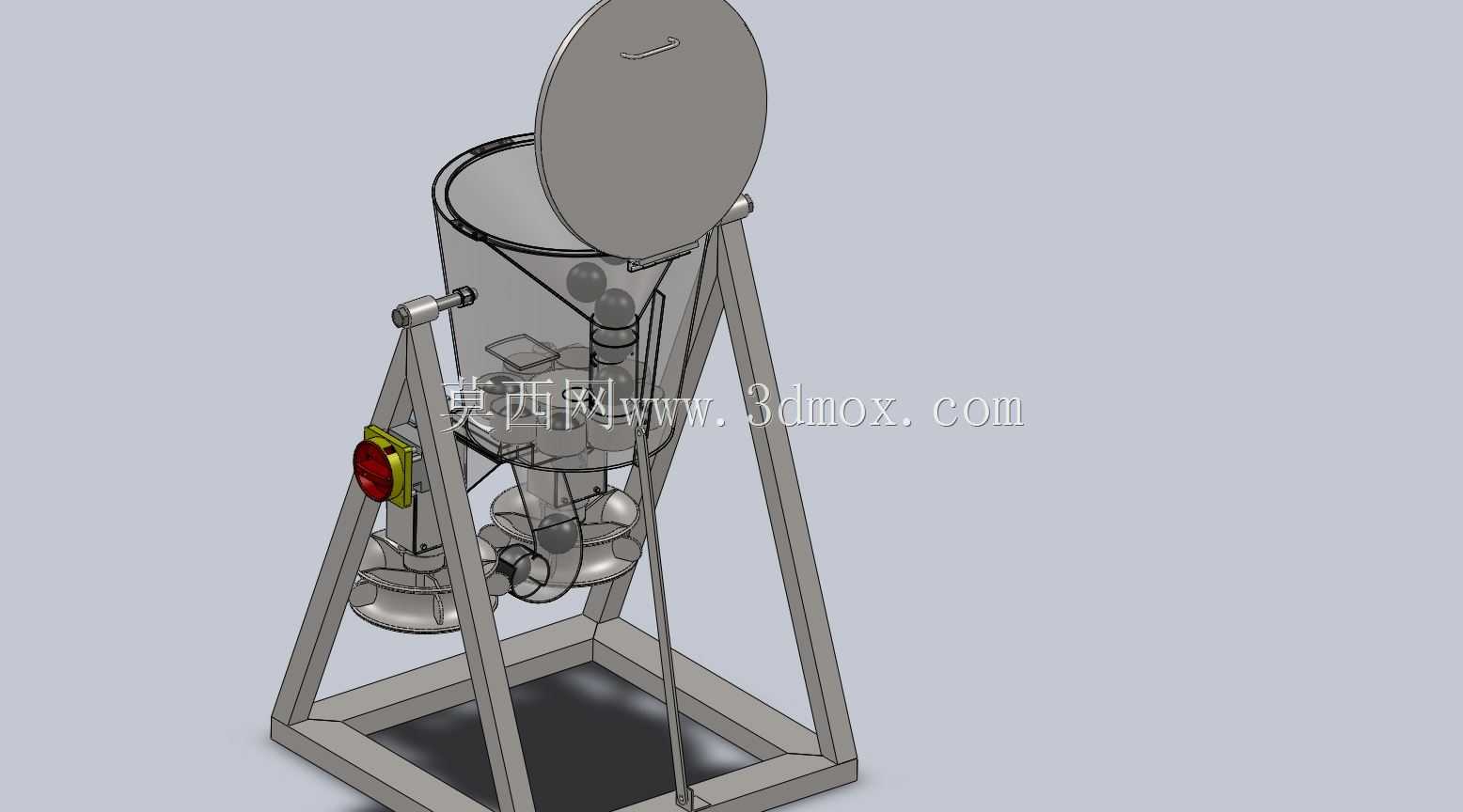

　　这套装置的设计初衷，是填补小型球类自主训练场景的设备空白，面向社区休闲区、小型运动场馆、家庭庭院这类非专业竞技场地的使用需求，解决单人练习壁球、网球时缺乏陪练、发球节奏不可控的实际问题。从结构布局来看，整体采用框架式方管焊接承托结构，底部框架做了加宽外伸的支脚设计，安装时不需要额外打膨胀螺栓固定，依靠自身结构重量即可抵消发球时的后坐力，适配平整水泥地、铺装地砖、人造草坪等多种常见场地，整体占地边界控制在1.2米见方以内，高度不超过1.5米，不会占用过多活动空间，也不会对场地周边的通行造成阻碍。上部的储料仓采用透明可视的桶式结构，上翻盖带嵌入式提手，单次可容纳20-30个标准训练用球，仓体倾斜角度经过反复校核，

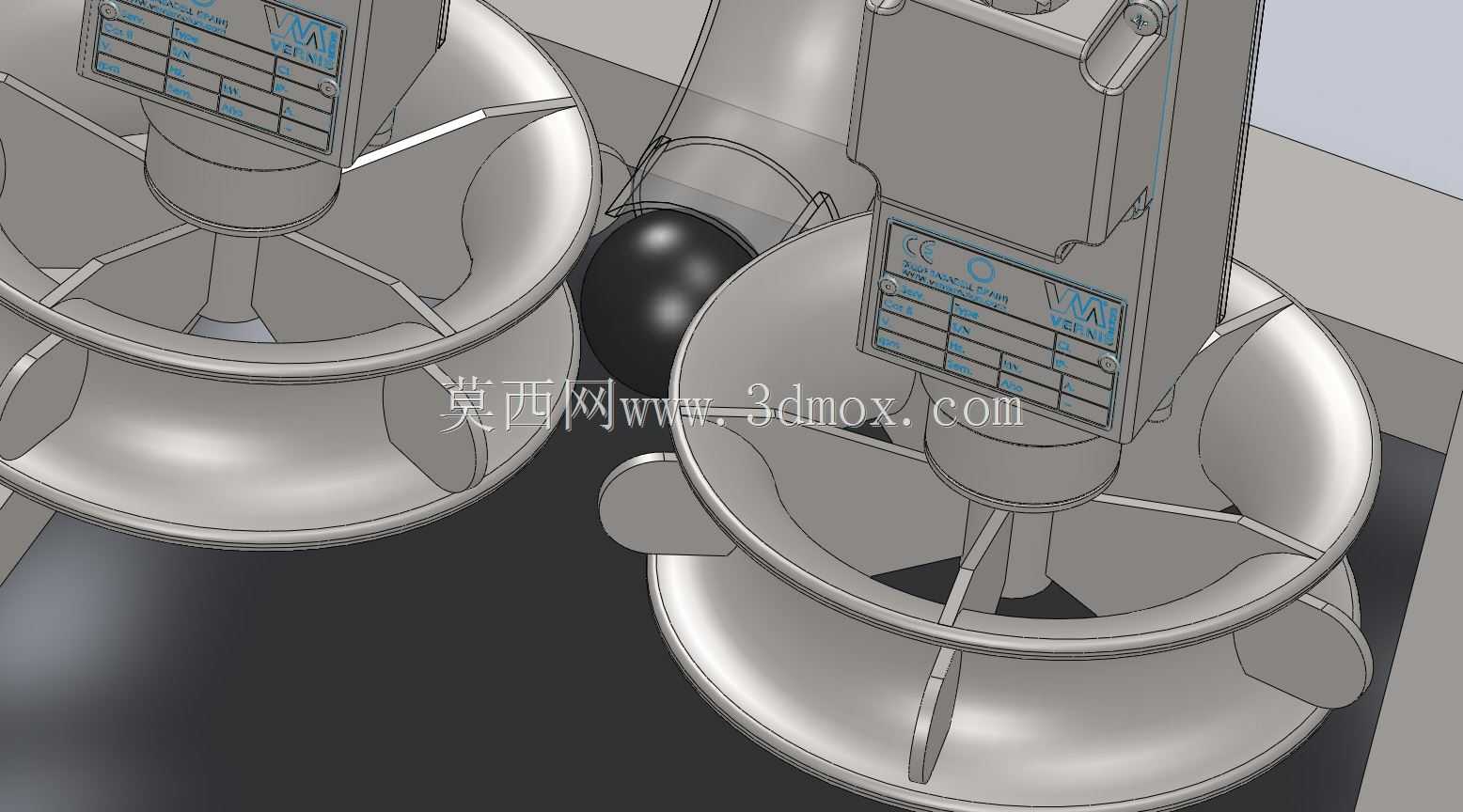

　　能够依靠重力让球自然滑落到下方的发球轮组位置，不需要额外设置拨球、送料的复杂机构，既降低了制造成本，也减少了卡球的故障概率。仓体与底部框架的连接采用双侧铰接轴结构，可以根据训练需求调整俯仰角度，对应不同的发球落点高度，适配平击发球、高吊发球等不同的训练模式，铰接位置设置了锁紧旋钮，调整到位后可以直接锁死，避免发球过程中出现角度偏移。下部的双发球轮组采用对称布置结构，每个轮组独立配置调速驱动单元，可以通过调整两轮的转速差来控制发球的旋转方向与转速，既可以发出无旋转的平快球，也可以模拟上旋、下旋的实战发球效果，轮组的间隙做了可调设计，能够兼容直径65mm左右的标准壁球与直径70mm左右的训练网球，

　　不需要更换零件就可以实现两类球类的发球切换。装置侧部设置了急停按钮与调速控制模块，所有电控元件都做了防水防尘的密封处理，适配户外半露天的使用场景，线路全部内置在框架方管的空腔内，避免运动过程中球体砸到线路造成损坏。从设计思路上，整套结构没有采用复杂的定制化零件，大部分结构件都可以采用标准方管、标准紧固件、通用调速电机进行组装，储料仓可以采用透明亚克力或者食品级PC板材加工，加工门槛低，后期维护更换零件也十分方便。考虑到休闲使用的场景，框架的所有棱角位置都做了圆弧倒钝处理，没有突出的尖锐结构，避免使用者捡球、调整设备时被磕碰划伤。发球口的位置做了导向圆弧过渡，避免球体出仓时与结构边缘摩擦造成表皮磨损，延长训练球的使用寿命。

　　在实际使用中，使用者只需要提前将训练球倒入储料仓，调整好需要的发球角度、轮组转速，就可以实现间隔3-8秒的自动连续发球，不需要专人操作设备，单人即可完成多落点的击球训练，也可以调整到低速档位，作为儿童球类启蒙的休闲娱乐设备使用。结构的重心经过配平计算，即使将储料仓调整到最大仰角位置，整体重心依然落在底部支脚的支撑边界以内，不会出现倾翻的风险。底部支脚的下端可以选配橡胶防滑垫，在光滑的室内地砖场地使用时，能够进一步增大摩擦力，降低设备工作时的震动与滑移。
