原油取样系统油气处理设备结构设计

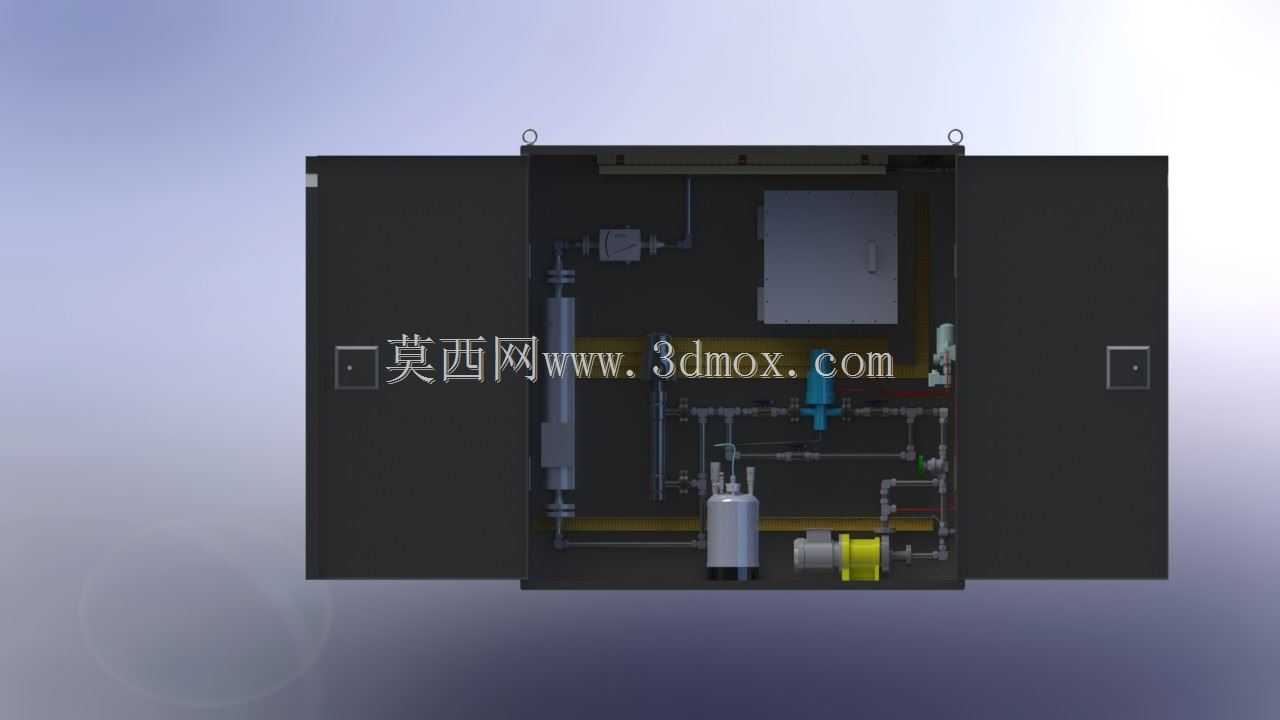

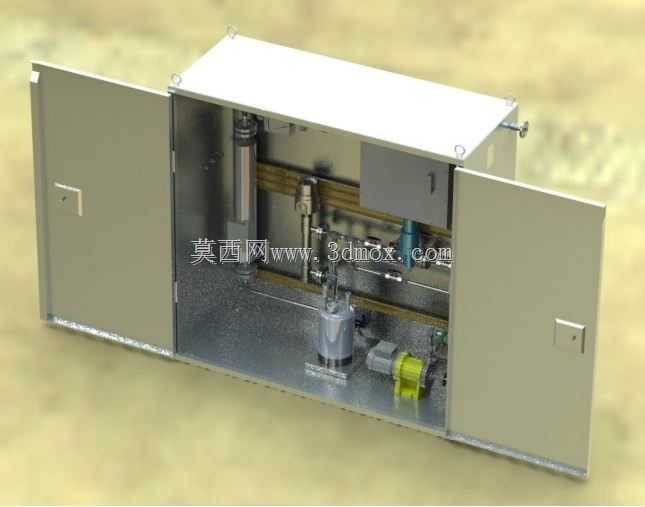

　　在油气开采与集输场站的日常运维环节，原油介质的物性参数核验是把控油品质量、核算输送损耗、优化集输工艺的核心前置环节，这套集成式原油取样装置，正是针对野外场站、中转油库的现场采样需求设计的落地式集成设备。从结构布局来看，整套装置采用双开门壁挂/落地两用柜体作为承载主体，柜体采用冷轧钢板折弯焊接成型，门板内侧设置加强筋避免长期户外使用出现形变，柜门配置按压式机械锁具，非运维时段可完全封闭内部管路与元件，减少风沙、雨水对精密阀件与计量元件的侵蚀，柜体顶部预留吊环安装位，侧面开设穿线孔与管路外接法兰接口，可直接对接站场原有原油输送主管路，无需额外搭建大型安装支架。内部管路采用分层排布逻辑，上层预留介质缓冲空间，

　　避免主管路压力波动直接冲击采样元件，中层集成流量调节、压力适配、样品分流的阀组结构，可根据不同油品粘度调整采样通路的通径适配件，针对高凝点原油的采样需求，管路侧方预留了伴热元件安装位，可加装电伴热带与保温层，避免低温环境下原油凝结堵塞采样通路；下层布置采样瓶固定位与动力辅助元件，其中采样瓶卡位采用快拆式结构，可适配不同规格的标准采样容器，黄色标识的动力元件负责为低流速工况下的采样通路提供辅助动力，确保采样过程中介质流速稳定，取出的样品能真实反映主管路内原油的实时组分，不会出现分层、杂质沉积导致的样品失真问题。从安装边界来看，柜体整体宽度控制在1.2米范围内，高度不超过1米，深度0.4米，不管是壁挂安装在站场管架侧方，

　　还是落地放置在计量间的预留空位，都不会占用过多操作空间，柜门开启角度可达150度，运维人员可直接接触到所有内部阀件与管路接头，日常更换密封件、清理过滤器滤芯的操作无需拆解柜体主体，大幅降低现场运维的工作量。这套装置的设计核心，是把原本分散布置的采样阀、减压阀、过滤器、样品容器固定结构全部集成到封闭柜体内，替代传统开放式采样点容易出现的介质滴漏、样品受污染、操作安全隐患等问题，在实际应用场景中，不管是采油井场的单井产出液采样，还是长输管线站场的外输原油质量核验，或是储油罐的进出介质采样，都可以通过调整内部阀组的适配参数满足使用需求，管路连接全部采用标准法兰与卡套接头，可直接对接不同通径的站场工艺管线，无需定制特殊转接头。

　　在结构设计过程中，充分考虑了油气场所的防爆要求，所有电气元件的安装位都设置了独立的隔爆腔，柜体边角全部做圆弧钝化处理，避免磕碰损伤，内部管路的固定采用弹性管卡，可抵消介质输送过程中产生的管路振动，避免长期振动导致接头松动泄漏，采样出口设置了防滴漏接液盘，采样完成后残留的介质会汇入接液盘统一回流到污油收集管路，不会直接滴落到地面造成环境污染与安全隐患。不同于实验室用的精密采样设备，这套装置完全针对工业现场的复杂工况设计，所有外露元件都做了防腐蚀处理，可适应野外场站高低温、高湿度、多风沙的使用环境，操作逻辑简单，一线运维人员经过简单培训即可完成采样操作，无需掌握复杂的设备调试技能，采样过程全程在封闭柜体内完成，可大幅降低原油介质挥发带来的职业健康风险，也能避免开放式采样过程中介质洒落带来的消防隐患。
