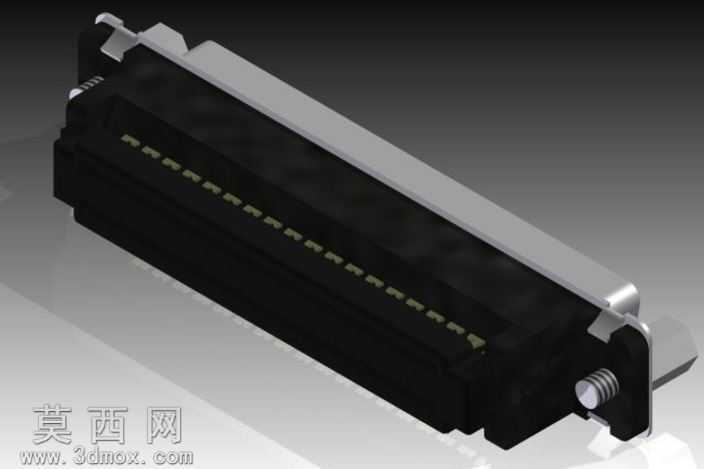

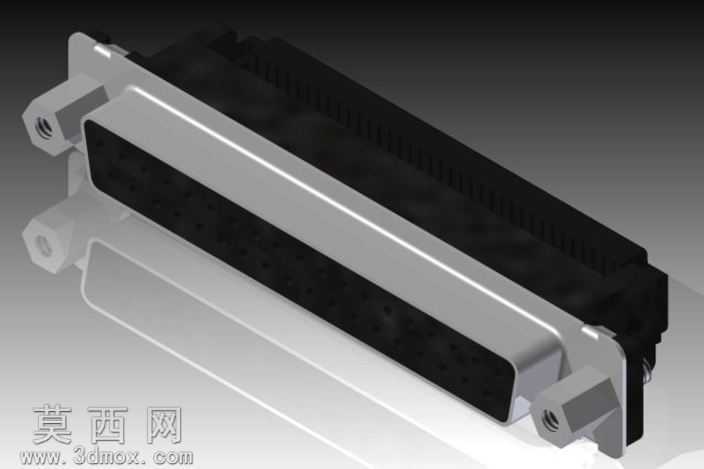

DB37超小型卷曲风格连接器三维设计

本作品为DB37超小型卷曲风格连接器的三维数字化模型，建模阶段依托专业三维设计软件完成全参数化构建，全程遵循实际工业连接器的生产制造尺寸规范，对产品各部分结构进行1:1精准还原。建模过程中首先搭建连接器整体装配基准框架，先完成两侧带安装固定孔的金属支架结构建模，对支架上的螺纹安装孔、定位卡槽、弯折加强结构进行精细化特征绘制，确保安装结构的尺寸公差符合电子设备装配的通用标准。随后完成主体绝缘基座的建模，基座采用长条形规整结构，对基座内部的端子排布槽位、端子固定卡位、与金属支架的配合卡扣结构逐一进行特征构建，37个连接端子的排布严格遵循DB37接口的标准定义，每个端子的压接部位、接触部位的结构细节都做了完整还原，保证端子与绝缘基座的装配关系完全符合实际产品的装配逻辑。尾部的压线防护结构同样做了精细化建模，对压线部位的防滑纹理、线缆固定卡扣的结构都进行了细致刻画，还原卷曲风格连接器尾部的线缆固定设计。材质渲染阶段，针对不同部件的物理属性赋予对应材质：两侧金属支架赋予哑光锌合金材质，还原压铸件的细腻金属质感与轻微磨砂表面效果；主体绝缘基座赋予黑色阻燃PBT工程塑料材质，还原工业塑料的低光泽度黑色表面质感；内部连接端子赋予镀锡铜合金材质，呈现金属端子的亮银色金属光泽；尾部压线结构赋予与基座一致的黑色工程塑料材质，同时对不同部件的边缘倒角、分型线等工艺细节进行渲染表现，让模型视觉效果贴近真实量产产品。结构设计上，该模型完整呈现了超小型DB连接器的紧凑化设计特点，在有限的空间内完成37路信号连接端子的排布，两侧的安装支架既可以实现连接器在设备面板上的螺丝固定，也可以实现对接端的锁附固定，避免连接松脱；卷曲式的尾部结构可以更好地适配不同线径的连接线缆，压接式的端子设计能够保证线缆与端子的可靠连接，降低接触电阻提升连接稳定性。建模过程中对各部件的装配间隙进行了合理设置，还原实际产品的装配公差，既保证各部件可以完成虚拟装配，也能直观体现产品的装配流程与结构配合关系，可用于电子设备结构设计时的接口适配校验、连接器相关的教学演示、产品选型参考等场景。
