卡车双腔制动气室三维结构设计

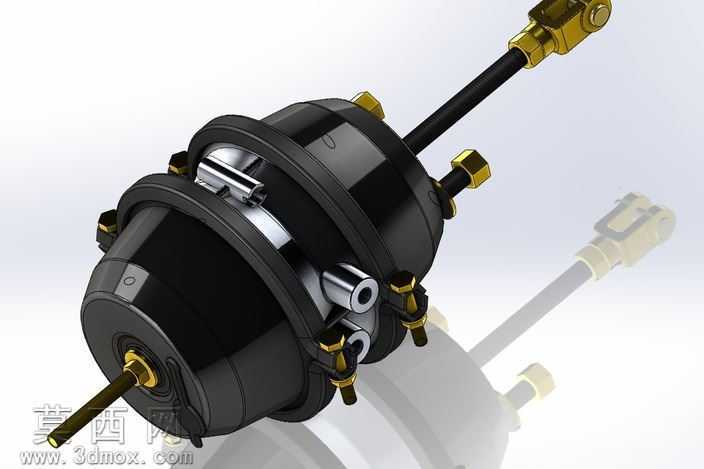

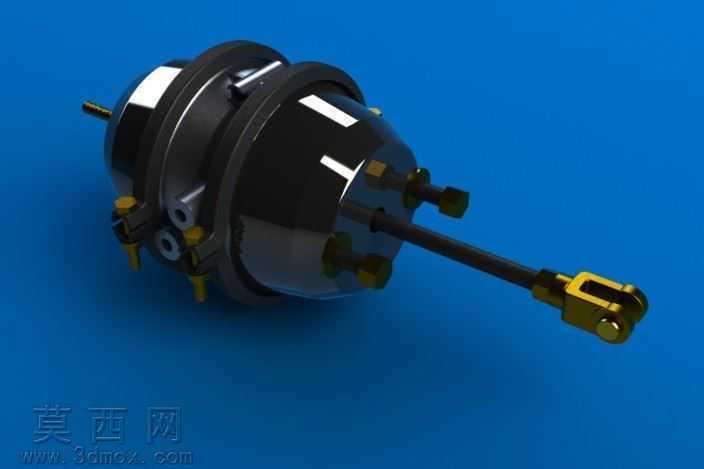

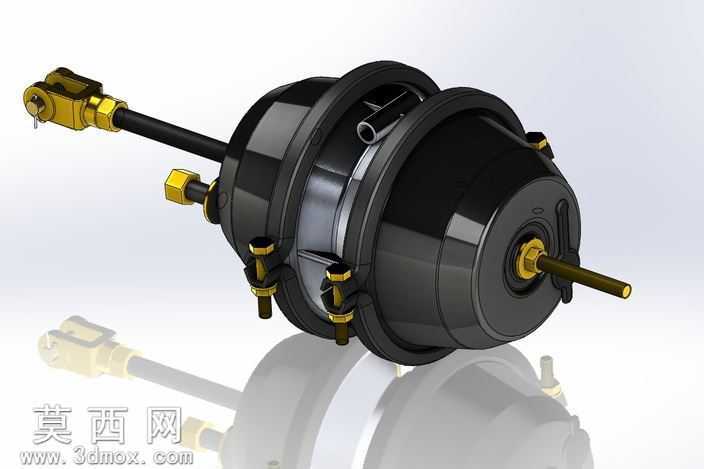

本作品为卡车制动系统核心部件双腔制动气室的三维建模成果，建模过程依托参数化三维设计软件完成，整体采用自顶向下的装配设计思路，先完成整体功能尺寸的框架搭建，再逐一拆分壳体、推杆、接头、紧固卡箍、密封组件等子零件进行独立建模，确保各部件间的装配公差符合商用车制动部件的行业设计规范。材质渲染阶段针对不同部件做了精细化区分：主体冲压壳体采用哑光黑色金属材质，还原实际产品的喷塑防锈表面质感，表面添加细微的颗粒纹理模拟真实工艺痕迹；进出气接头、调节螺栓、推杆端头采用亮面黄铜金属材质，调整金属粗糙度与反射参数，呈现金属机加工后的光洁质感；推杆杆身采用发黑处理的碳钢材质，做出轻微的磨砂金属反射效果；密封胶圈部位采用哑光黑色橡胶材质，添加细微的橡胶纹理与低反光参数，还原橡胶件的视觉特征。结构设计上完整还原了双腔制动气室的功能结构，包含行车制动腔与驻车制动腔的独立腔体结构，清晰呈现了膜片、回位弹簧、推杆传力结构的装配关系，同时还原了产品上的快插接头、固定吊耳、调节机构等细节结构，所有接口尺寸、安装孔位均参考实际商用车型的配套部件参数进行1:1还原。建模过程中对壳体的冲压圆角、卡箍的抱紧结构、接头的螺纹细节都做了精细化处理，没有出现几何破面、重叠面等建模问题，装配体添加了合理的运动约束，可直观演示制动过程中推杆的伸出、回位动作，清晰展示断气制动的工作逻辑，能够直观呈现该部件在行车制动、驻车制动以及应急断裂制动场景下的工作原理，可用于制动系统结构教学、产品改装参考、维修原理演示等场景。
