板料剪切加工用冲压剪切模具结构

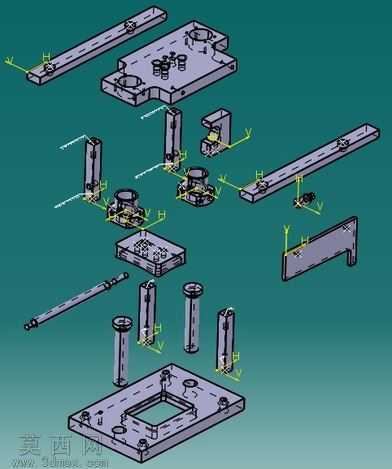

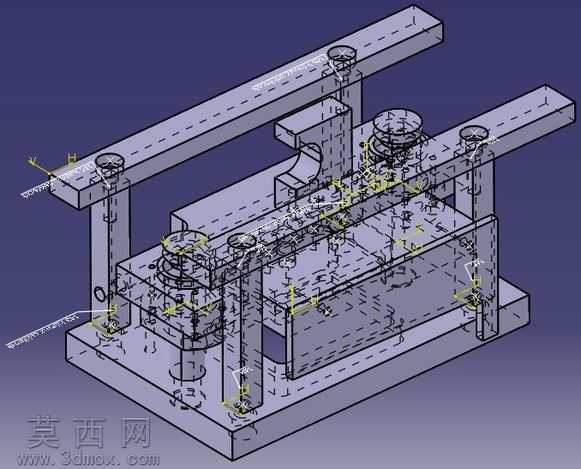

本套剪切模具采用三维参数化建模方式完成整体装配设计，建模过程中严格遵循冲压模具设计规范，对上下模座、导柱导套、凸模固定板、凹模镶块、卸料板、定位挡料销、弹性卸料组件、连接紧固件等全部零部件进行1:1等比例实体建模，完整还原模具的实际装配关系与运动逻辑。建模阶段优先完成各零部件的基础实体特征搭建，通过拉伸、切除、阵列、镜像等特征操作构建零件主体结构，对导套配合面、凸模刃口、凹模刃口等关键配合与工作部位添加精确的尺寸公差约束，保证各零件装配时无干涉错位，上下模合模行程符合板料剪切的工艺要求。整体装配采用自下而上的建模逻辑，先完成单个非标零件的建模与标准件的调用装配，再通过同轴、重合、平行等配合约束完成总装搭建，同时对模具的开模、合模、冲切、卸料全行程进行运动仿真校验，排查运动过程中零部件的干涉问题，确保模具动作顺畅无卡滞。材质配置上，上下模座采用铸铁材质模拟，呈现哑光灰铸铁的金属质感，导柱导套等导向件采用轴承钢材质，设置高光亮面金属质感体现精加工表面特征，凸模、凹模等工作零件采用合金工具钢材质，刃口部位做细化处理体现高硬度加工面的质感，弹性卸料元件采用聚氨酯橡胶材质，设置半透明哑光弹性体质感区分金属结构件。结构设计上采用后侧导柱模架布局，导向精度稳定，适合中小型板料的连续剪切作业，定位装置采用固定挡料销搭配侧刃定位的组合形式，保证板料送进步距精准，卸料装置采用弹性卸料结构，冲切完成后可及时将卡箍在凸模上的板料卸下，避免带料问题影响连续生产，凹模采用镶块式结构，刃口磨损后可单独更换镶块，降低模具维护成本。设计过程中充分考虑板料剪切的工艺特性，凸模与凹模的刃口间隙根据常规剪切板料的厚度设置合理取值，保证冲切断面平整无毛刺，同时对模具的安装固定槽、起重孔等附属结构进行完整建模，满足模具实际加工、装配、吊装的使用需求，整体结构紧凑，导向精度可靠，可直接用于同类剪切模具的设计参考与工艺验证。
