u-bloxGNSS评估套件工业外壳三维设计

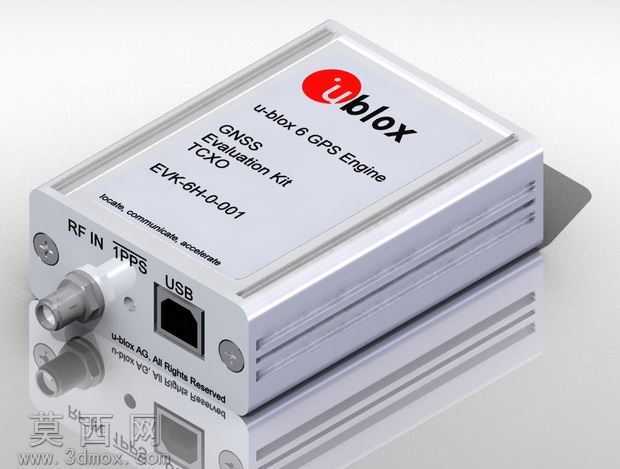

本作品为u-blox品牌GNSS评估套件的工业级外壳三维建模作品，建模过程围绕实物产品的工业设计细节展开，完整还原了评估套件的外观结构与接口布局。建模初期先对实物进行尺寸测绘，确定铝合金外壳的长宽高比例、边角倒角弧度、壳体拼接缝隙等基础参数，采用拉伸、切除、倒角等基础建模命令搭建外壳主体框架，保证壳体的方正造型与金属加工工艺特征匹配。外壳表面的品牌标识、产品型号丝印区域采用贴图映射结合浅浮雕建模处理，还原丝印文字的排版位置与标识比例，顶部红色u-blox品牌logo、GNSS Evaluation Kit等产品说明文字的位置、字号均与实物保持一致，还原工业产品的标识规范。接口部分的建模是本次设计的重点，前端面板的RF IN射频接口、1PPS接口、USB接口均按照实物接口的尺寸、形状进行精细化建模，射频接头的螺纹结构、接口内芯的触点细节、USB接口的内部卡槽结构都做了还原，接口周围的固定螺丝位置、面板上的小字标注也逐一对应实物布局，保证接口部分的装配合理性。壳体侧面的散热槽采用阵列切除命令制作，还原金属外壳的散热结构设计，壳体拼接处的卡扣、螺丝固定柱等内部装配结构也做了简化建模，兼顾外观展示与结构合理性。材质渲染阶段，外壳主体采用磨砂铝合金材质，调整金属粗糙度、反射参数还原工业铝合金外壳的哑光金属质感，接口部分的金属接头采用亮面镀铬材质，USB接口内部的塑料胶芯采用黑色哑光塑料材质，丝印文字采用不同颜色的哑光油墨材质区分，渲染时采用柔和的工作室打光，突出金属外壳的质感与接口细节，底部添加柔和倒影增强产品展示的立体感，整体建模严格遵循工业产品的实际尺寸与工艺特征，可用于产品展示、结构参考、装配验证等场景。
