金属加工用气动导体机械结构设计

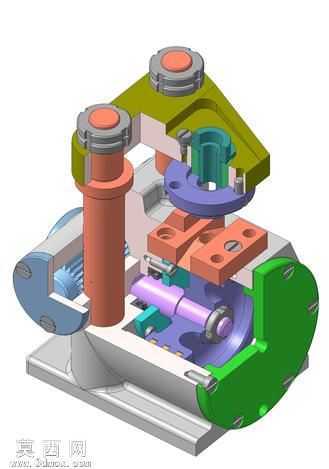

本作品为面向金属加工场景的气动导体三维结构模型，采用三维建模软件完成全参数化装配设计，建模过程中严格遵循机械设计公差配合规范，对每一个零部件的尺寸、装配间隙、运动行程都做了精准的参数约束，确保整体结构在虚拟装配环境下无干涉、可实现预设的气动传动动作。模型渲染阶段采用了工业级材质映射方案，针对不同材质的零部件做了差异化的材质属性设置：金属基座部分赋予了哑光铸铝材质，还原金属切削加工后的细腻磨砂质感，调整了材质的粗糙度与金属度参数，模拟实际生产中铸件表面的轻微反光特性；顶部的调节旋钮采用了橘红色工程塑料材质，添加了细微的颗粒纹理，符合工业操作件的防滑设计特征；传动杆件部分分别设置了镀铬光亮金属、紫色阳极氧化铝合金、绿色涂装钣金件等不同材质，通过调整环境光遮蔽、漫反射、高光层级，让不同材质的视觉区分度清晰，整体渲染效果贴近真实工业设备的实物观感。结构设计上，模型采用分层式布局，底部为一体化铸造的安装基座，预留了标准的安装固定孔位，可直接适配金属加工设备的工作台安装需求；中部为气动传动核心腔室，内置横向布置的气动活塞杆组件，搭配紫色的传动导向套与限位结构，保障气动动作的直线度与行程精度；上部设置了两组对称布置的柱状调节组件，顶部带操作旋钮可实现输出压力的微调，组件外部搭配绿色的防护盖板，既可以遮挡内部传动结构避免加工碎屑落入，也通过卡扣式的盖板设计方便后期的维护拆装；侧边设置了蓝色的端盖结构，内置密封槽可安装气动密封圈，保障腔室的气压密封性。设计思路围绕金属加工场景的实际使用需求展开，兼顾了结构的功能性与装配工艺性，所有零部件均采用标准化的机械结构设计，非标准件也预留了合理的加工余量与拔模斜度，可直接对接后续的加工生产环节，整体结构紧凑，传动路径清晰，气动动作响应直接，能够满足金属加工工序中对气动执行部件的精度、稳定性、易维护性的多重要求，模型的装配层级划分清晰，可单独拆解每一个零部件查看结构细节，也可用于气动传动结构的教学演示、设备改造参考等场景。
